Product Detail

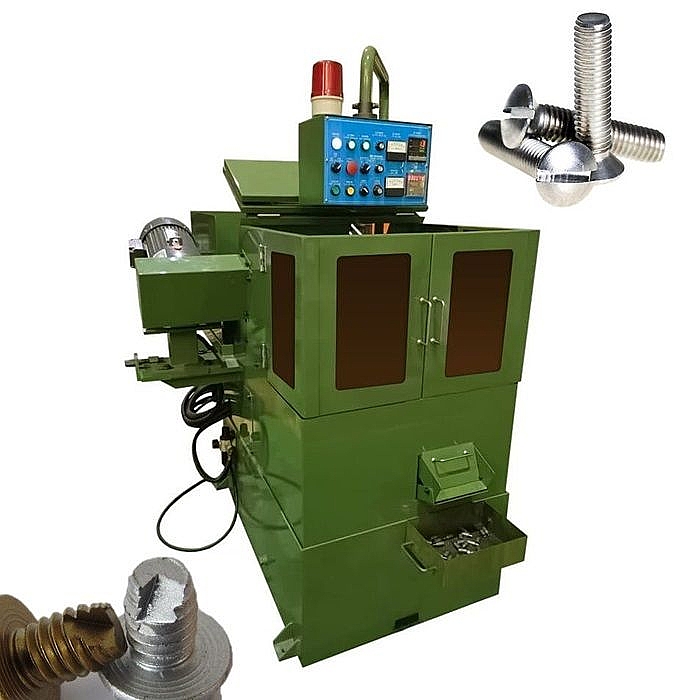

ШЛИЦЕФРЕЗЕРНЫЙ СТАНОК ДЛЯ БОЛТОВ И ВИНТОВ

  • Item Number: 185420
  • Product Category: РЕЗЬБОНАКАТНОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА БОЛТОВ, САМОРЕЗОВ И СПЕЦИАЛЬНЫХ ДЕТАЛЕЙ
  • Out of Stock
  • Comments

Описание

  • Шлицефрезерный станок c одной/двойной фрезой применяется в условиях серийного, малосерийного производства, для отраслевых стандартов ОСТ - автоматический шлицефрезерный автомат для прорезывания дисковой фрезой плоского шлица на головке или конце стержня шурупов и винтов.
  • Станина машины: цельнолитая, легированная сталь.
  • Код (коды) ТНВЭД ЕАЭС: 8459691000 или 8459699000.
СВЯЖИТЕСЬ С НАМИ ФОТО ОБОРУДОВАНИЯ
  • Гарантия
  • Доставка
  • Пусконаладка
  • Кредитование
  • info@solarbear.tw

Full Description

Поставщик: SOLAR BEAR ENGINEERING CO., LTD.
Страна происхождения: Тайвань


Особенности

Оборудование для фрезерования шлицев в защитном кожухе применяется для винтов, шурупов и саморезов, изготавливаемых согласно отраслевому стандарту - ОСТ, производство которых исключает технологию формирования шлицев методом холодной штамповки. Процесс расточки отличается высокой точностью, стабилен и происходит на больших скоростях. Уровень шума при производстве не превышает 80 Дб. Удаление стружки происходит автоматически, в результате чего исключает образование заусенцев на головке крепежных изделий.



Станина машины: цельнолитая, легированная сталь.

Характеристики

Шлицы крепежных изжелий небольших диаметров обычно фрезеруют за один проход, больших диаметров — за два прохода. Черновое фрезерованиешлицев, в особенности больших диаметров, иногда производится фрезами нагоризонтально-фрезерных станках, имеющих делительные механизмы. Чистовое фрезерование шлицев дисковыми фрезами производится только в случае отсутствия специального станка или инструмента, так как оно не дает достаточной точности по шагу и ширине шлицев.  



Конструктивные особенности оснастки шлицефрезерного станка (материал - карбид вольфрама)

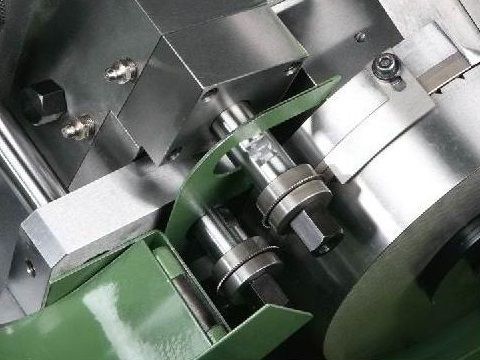

Оснастка шлицефрезерного станка состоит из инструментальной поворотной подающей головки (см. рисунок ниже) с одним или двумя ручьями каждый на один типоразмер изделия, а также из 2х фрез. Стойкость фрезы российского производства для фрезеровки головки изделий из углеродистой стали составляет примерно 10,000-20,000 шт. изделий; для фрезеровки головки изделий из нерж. стали Макс. 5000 шт. Стойкость фрез зависит от производителя самой фрезы и размера винта. Фрезы могут быть переточены для последующего использования. После переточки стойкость фрезы снижается (ничего не вечно), поэтому ряд производителей после отработки нормы сразу меняют фрезы на новые. Изношенная фреза влияет на размер заусенца. На станках Тайванского производства с 2-мя фрезами заусенца нет при обработке головки винтов из углеродистой стали. При фрезеровки фрезой российского производства винтов из нерж. стали от заусенцев избавиться полностью не получиться, необходима дополнительная шлифовка.





Спецификация

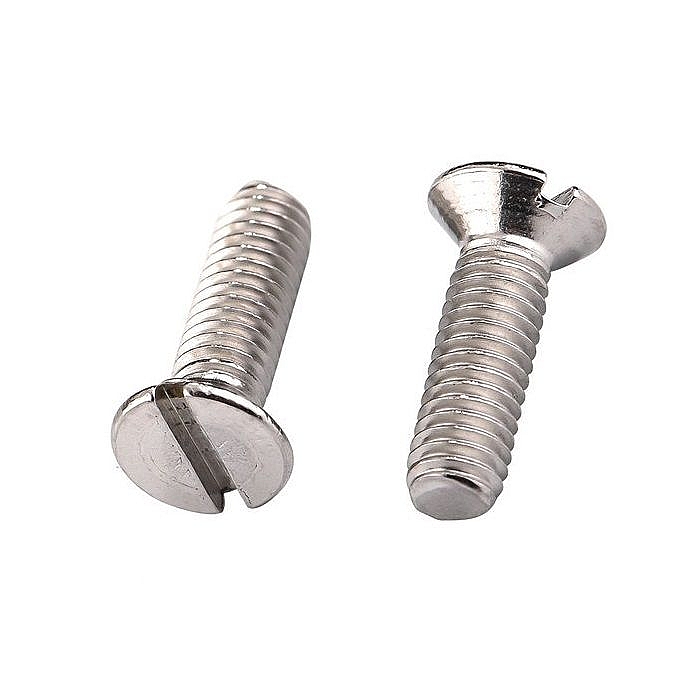

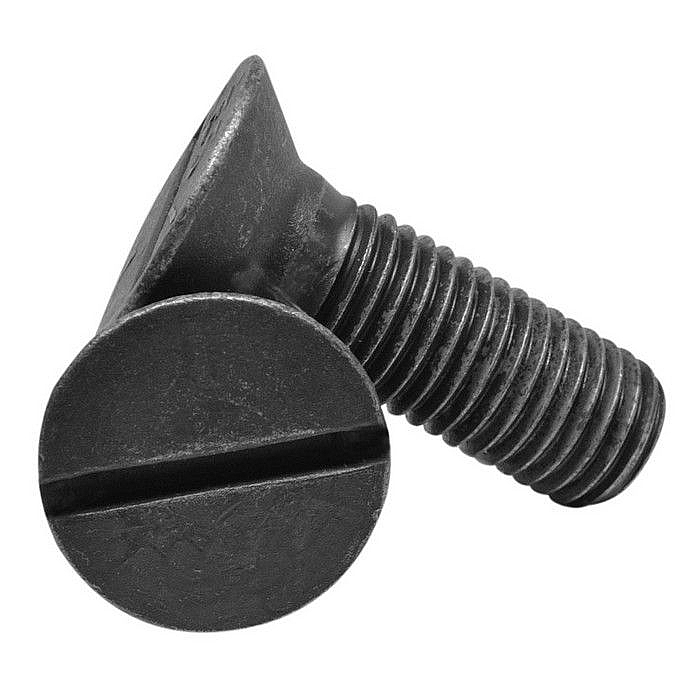

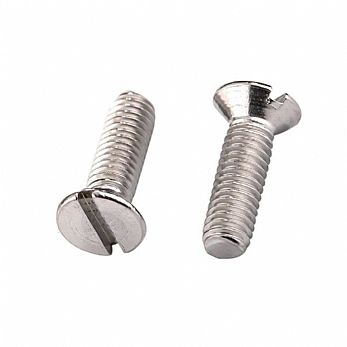

АВТОМАТ ДЛЯ ФРЕЗЕРОВАНИЯ ПЛОСКОГО ШЛИЦА НА ГОЛОВКЕ БОЛТОВ И ВИНТОВ



Автомат в закрытом защитном кожухе Автомат с двумя фрезами

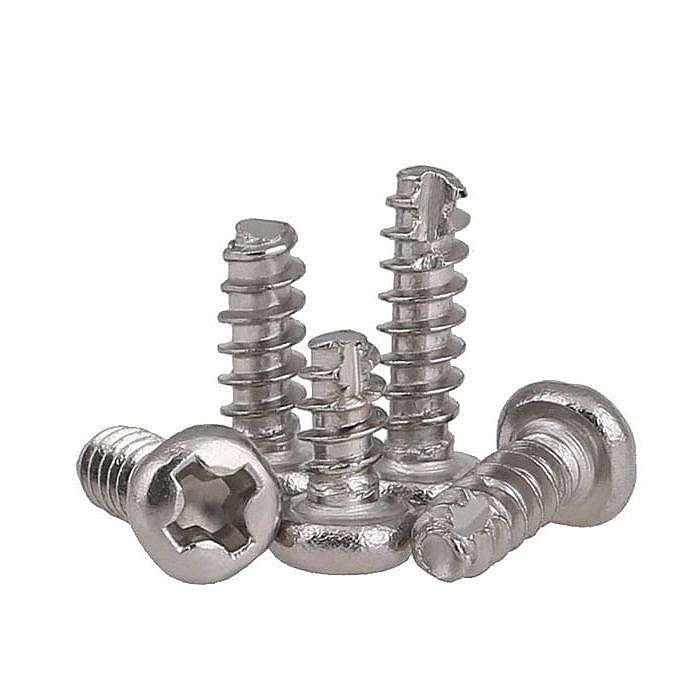

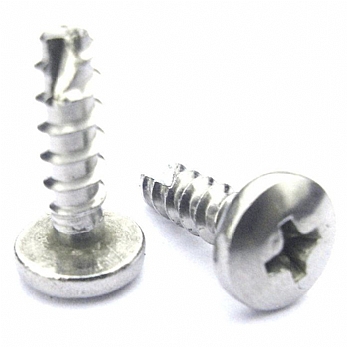

АВТОМАТ В ЗАКРЫТОМ ЗАЩИТНОМ КОЖУХЕ ДЛЯ ФРЕЗЕРОВКИ НА ТОРЦЕ ВИНТОВ

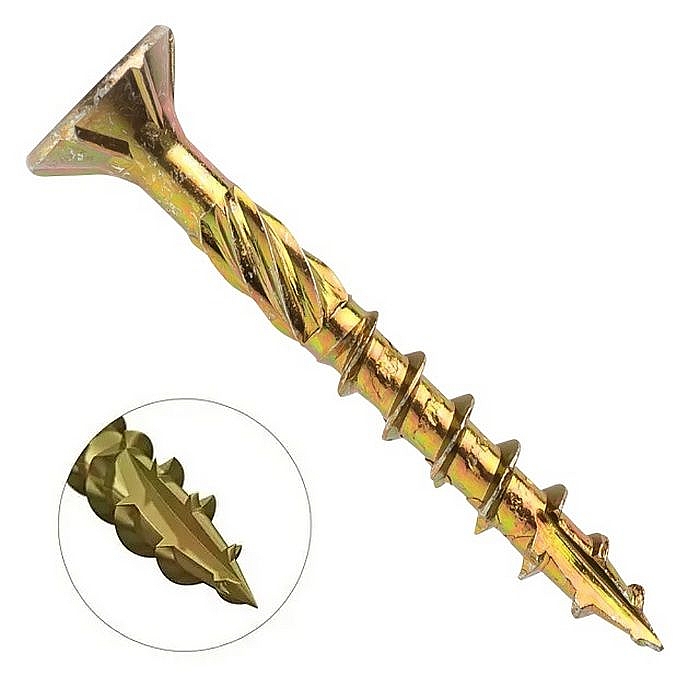

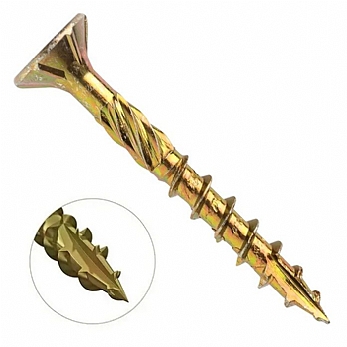

АВТОМАТ ДЛЯ ФРЕЗЕРОВКИ НА ТОРЦЕ ВИНТОВ, ШУРУПОВ И САМОРЕЗОВ ДЛИНОЙ МАКС. 600 ММ





Технология

Прямобочные шлицы и шлицы эвольвентного профиля на валах образуют червячной фрезой методом обкатывания. Фреза вращается и одновременно совершает движение подачи (перемещение вдоль оси заготовки), заготовка также вращается с частотой, зависящей от числа образуемых шлицев.

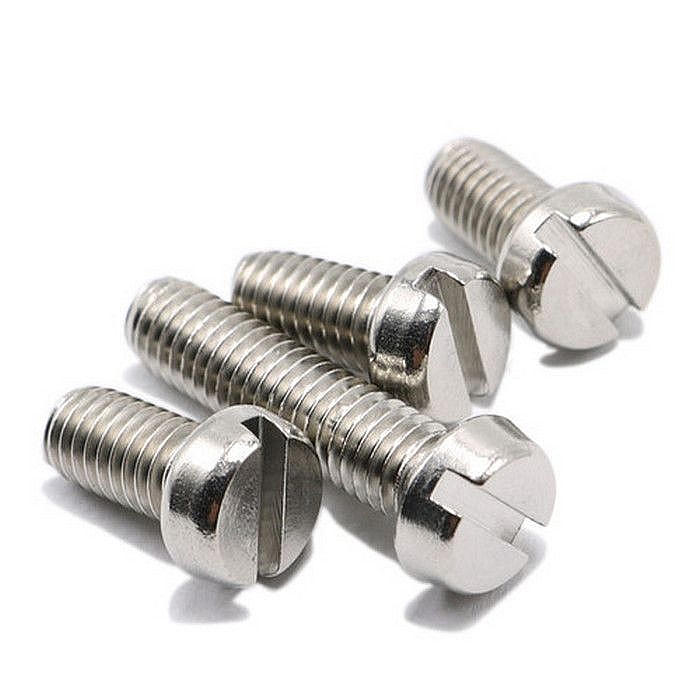

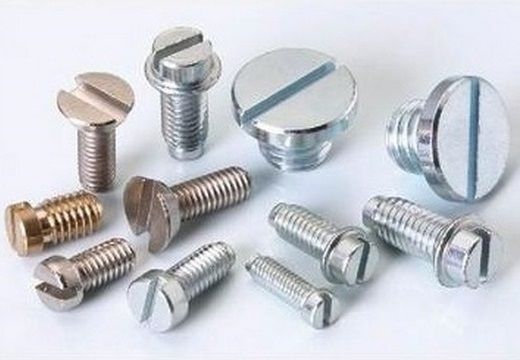

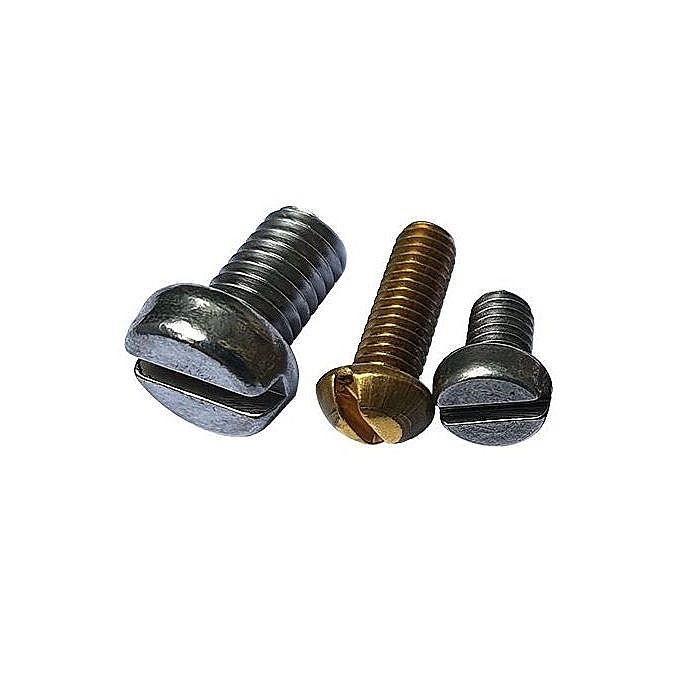

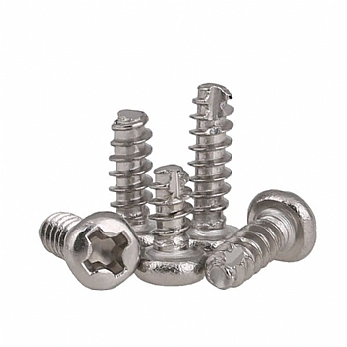

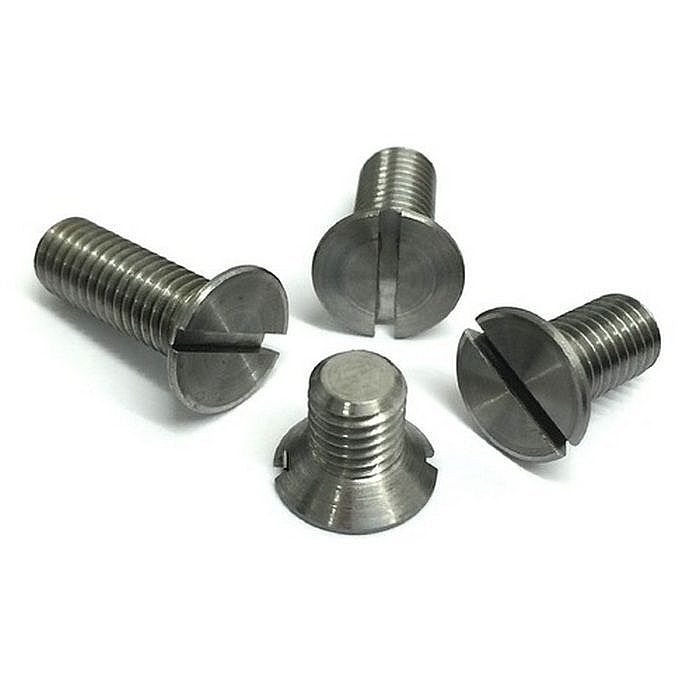

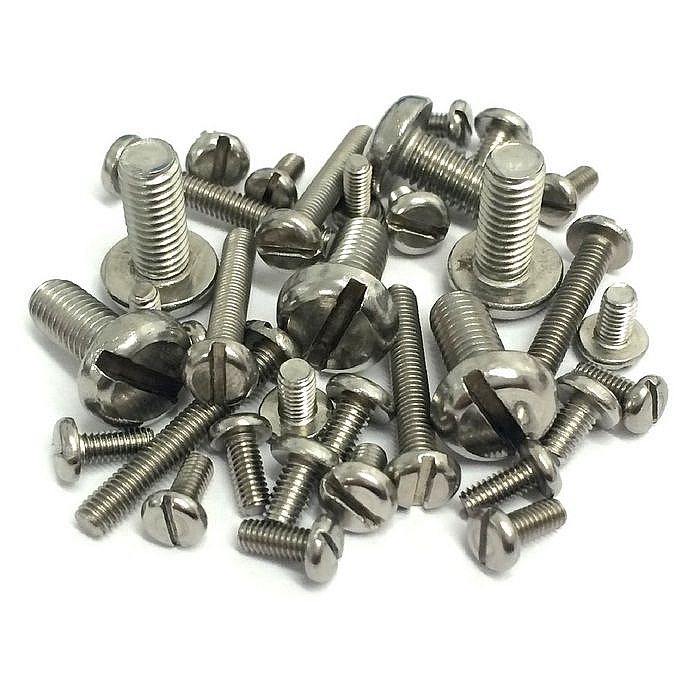

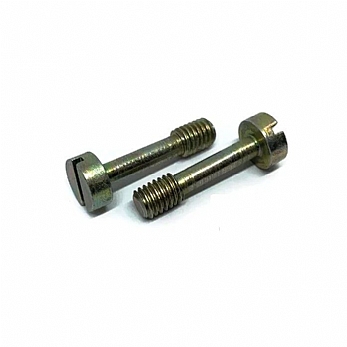

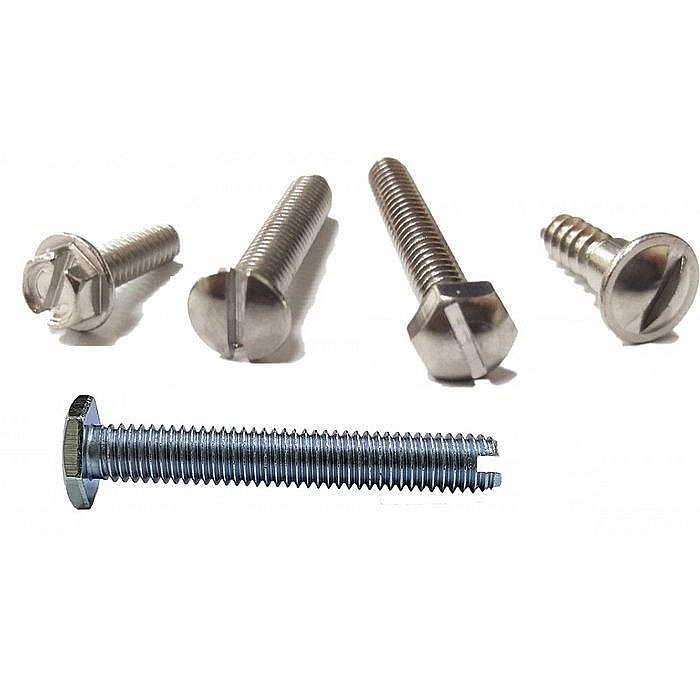

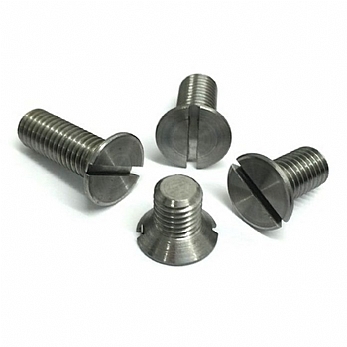

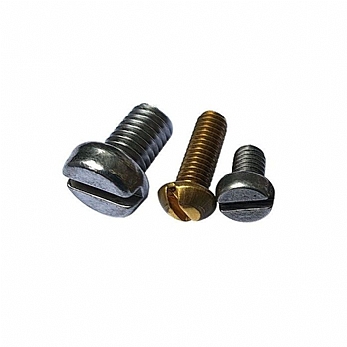

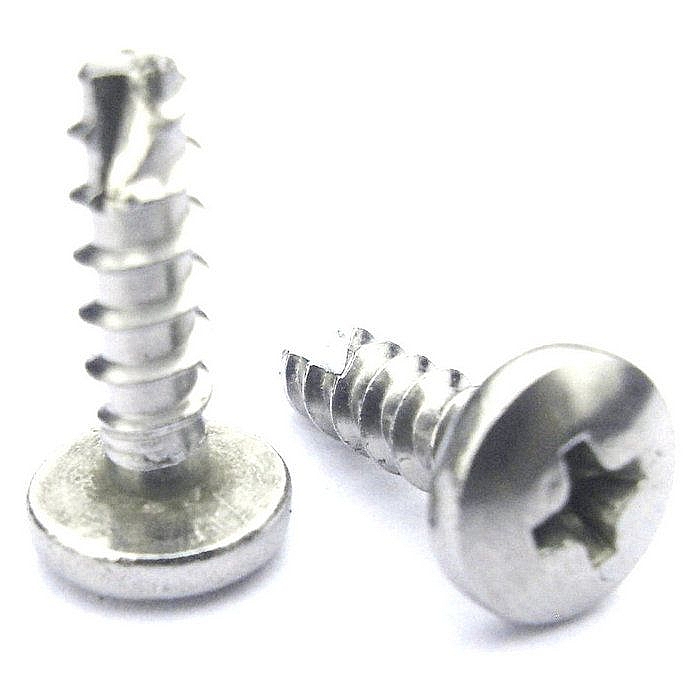

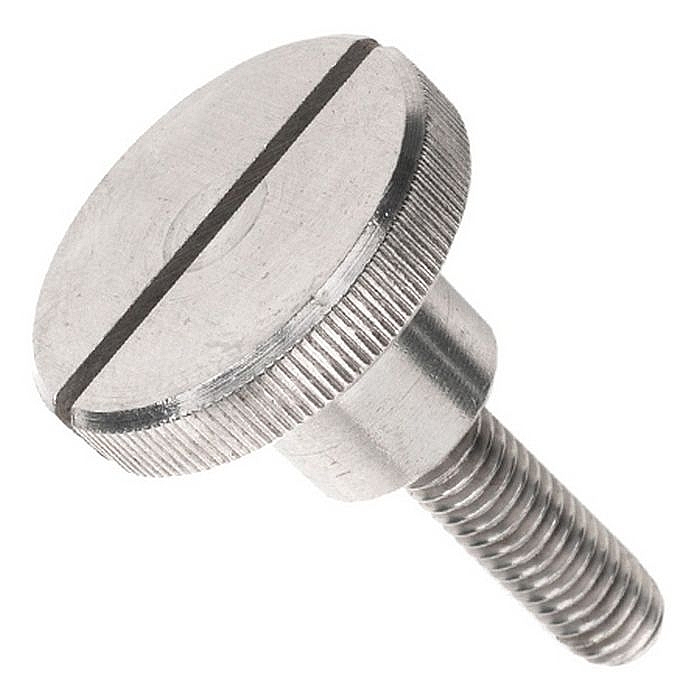

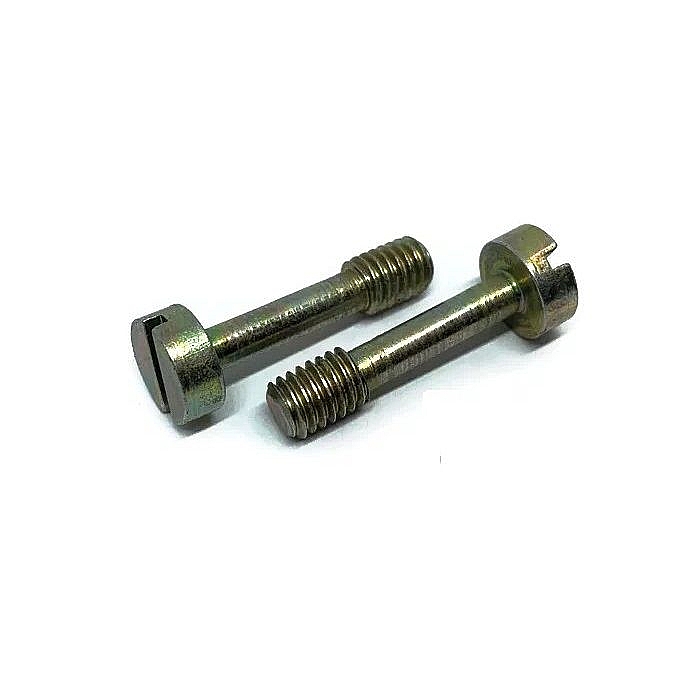

Перечень фрезеруемых изделий Автомат с двумя фрезами









КОМПЛЕКТУЮЩИЕ КАТЕГОРИИ



АВТОМАТЫ ДЛЯ ВЫСАДКИ САМОРЕЗОВ, ВИНТОВ И ШУРУПОВ
ВЫСАДОЧНЫЕ АВТОМАТЫ ДЛЯ ПРОИЗВОДСТВА БОЛТОВ





Видео-презентация оборудования, инструмента и оснастки из Тайваня
