Особенности

Компания была основана в 1965 году и в настоящее время уже более 55 лет является крупнейшим профессиональным производителем стальных гаек в мире.

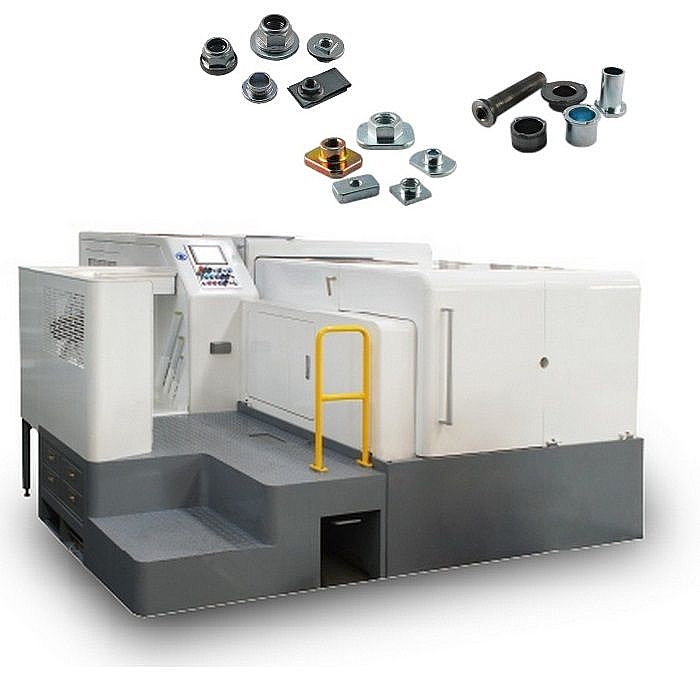

Холодновысадочные автоматы прецизионной серии SAN SHING P SERIES - это результат систематического поступательного усовершенствования технологий холодной высадки, успешно реализованных в холодновысадочном оборудовании базовых серий SAN SHING B SERIES. Для достижения более высокой точности холодновысадочные автоматы прецизионной серии SAN SHING P SERIES оснащены многими функциями, такими как система линейной подачи проволоки, главный ползун с рукавом, коленчатый вал со втулкой скольжения и пневматической муфтой сцепления тормозной системы – все они обеспечивают точность продукции при высадке. Отличительной особенностью прецизионных станков является наиболее высокая эксплуатационная технологичность и точность конструкции (высокая ценность при эксплуатации).

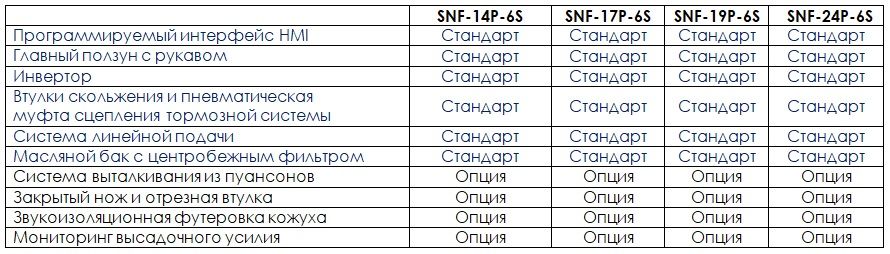

Комплектующие холодновысадочного автомата P-SERIES

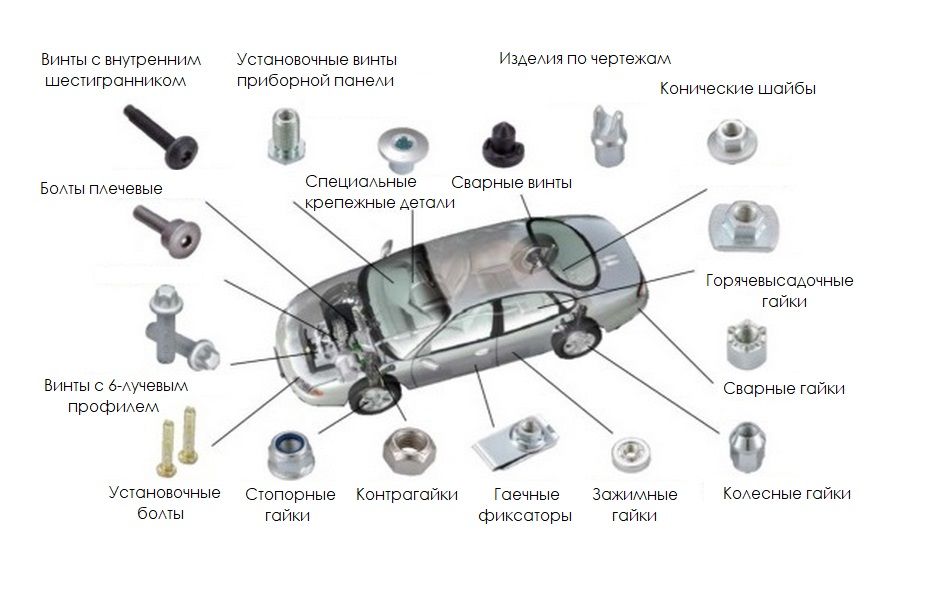

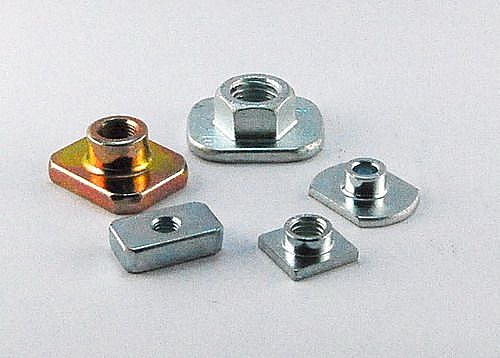

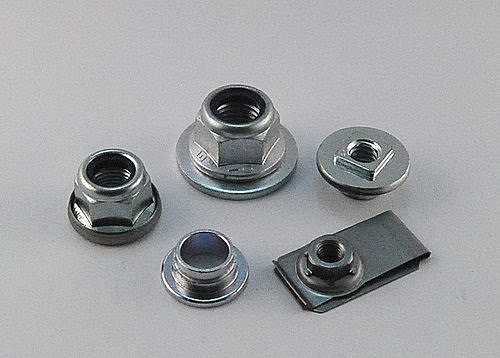

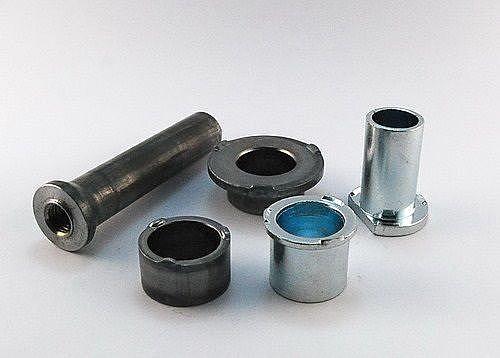

Перечень изготавливаемых автонормалей

Характеристики

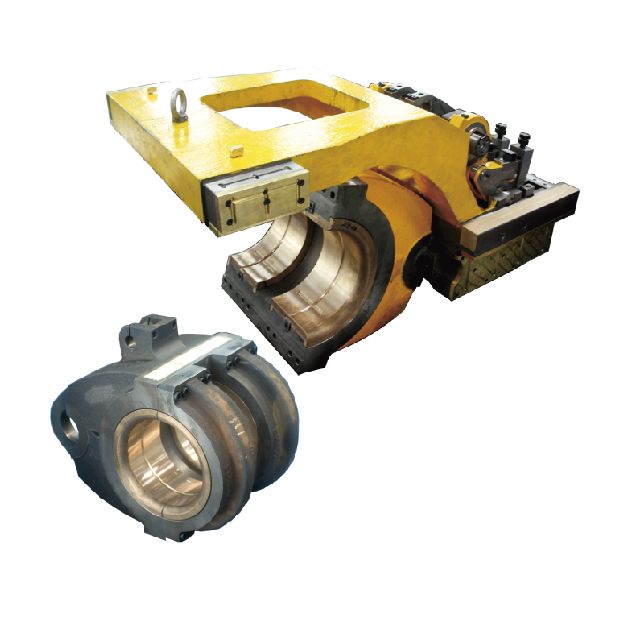

Рукав высадочного ползуна & втулки скольжения.
Втулки скольжения в масляной камере под высоким давлением позволяют добиться более долгого срока эксплуатации машины. Рукав высадочного ползуна повышает точность изготовления продукции.

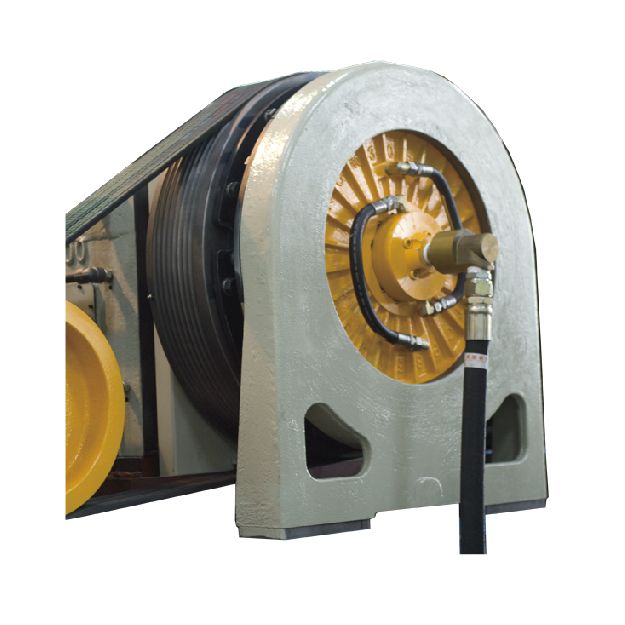

Пневматическое сцепление и торможение.
Останавливает главный высадочный ползун каждый раз в задней мертвой точке, максимально открывает зону оснастки машины для работы с пуансонами и матрицами.

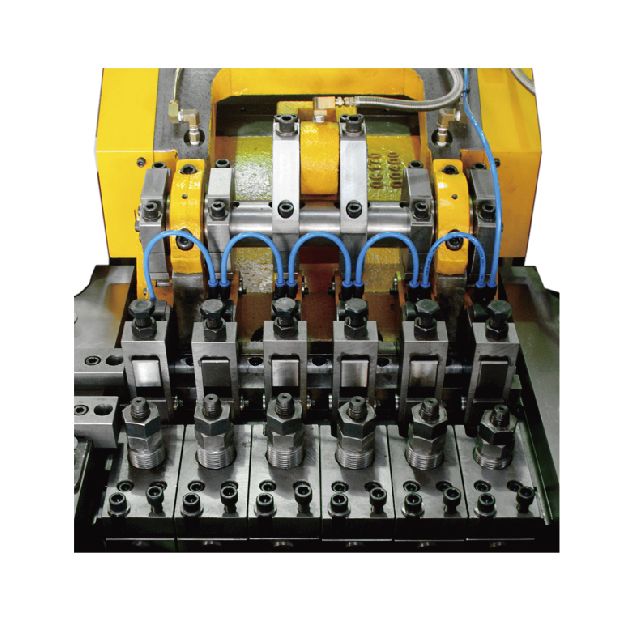

Блок выталкивателей из пуансонов (Опция).
Производит одновременное выталкивание изделия из пуансонов с изменяемым ходом согласно требованиям широкого ассортимента продукции.

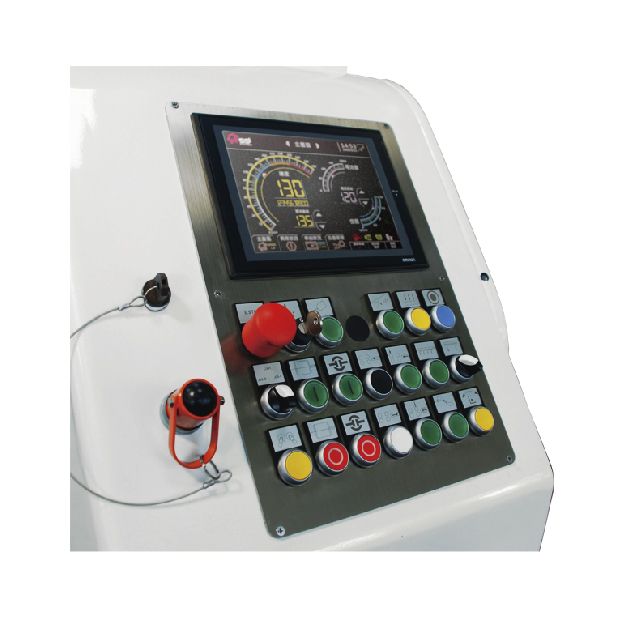

Программируемый HMI.
Отображает производственную информацию, производит счет продукции и мониторинг ресурса инструмента, упрощает производственный контроль.

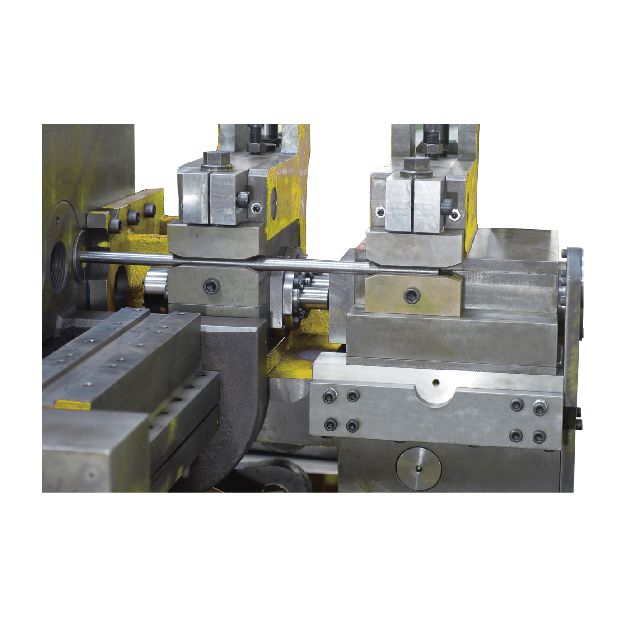

Точный механизм линейной подачи проволоки.
Современные модели холодновысадочных автоматов оснащены очень точной системой линейной подачи проволоки и высокоскоростным отрезающим кулачком, обеспечивающие отклонение по весу отрезанной заготовки не более 0.2%! Линейная подача проволоки пришла на замену устаревшей традиционной подаче проволоки роликами, обеспечивая непревзойдённую точность отрезанных заготовок без необходимости применения упора проволоки. В отличие от традиционных подающих роликов, захваты линейной системы подачи спроектированы для всего диапазона диаметров проволоки, поэтому для работы требуется всего один комплект захватов. Механизм линейной подачи проволоки с помощью зажимных призм имеет преимущества по сравнению с роликовыми механизмами: отсутствие проскальзывания проволоки и возникновения царапин и поперечных отпечатков, повышенную точность подачи (до 0.01 мм), возможность подачи коротких (с отношением длины к диаметру, равным 0.75) и длинных заготовок (с отношением длины к диаметру, равным 30), а также возможность подачи мягких материалов (например, алюминия или меди) без повреждения или деформирования их поверхности. Линейная система подачи также обеспечивает большую точность отрезанных заготовок за счёт отсутствия проблем, связанных с тормозом и сцеплением традиционного механизма подачи. Механизм позволяет настраивать допуск на отрез заготовки с точностью до 1% (L = 0,6D), тем самым сокращает процент отходов сырья и увеличивает ресурс инструмента.

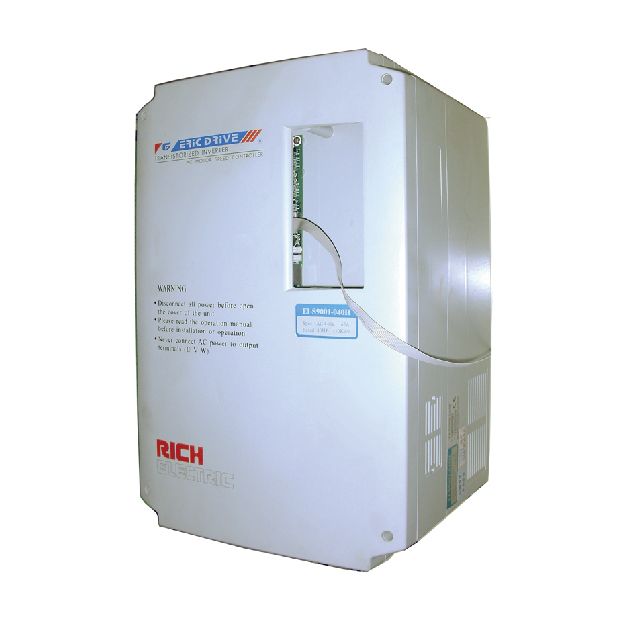

Инвертор.
Обеспечивает переменную регулировку скорости для достижения оптимальной производительности.

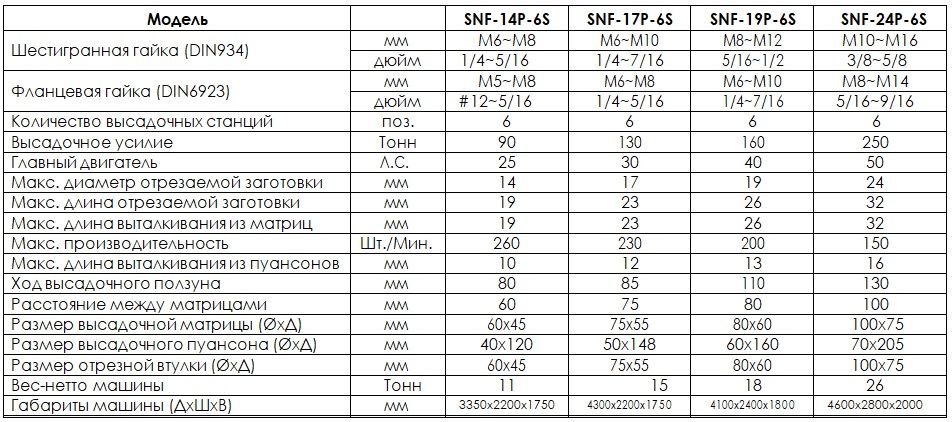

Спецификация

Технология

Моток калиброванного металла с помощью кран-балки устанавливается на размоточное устройство и кусачками освобождается от вязок. Конец калиброванного металла выпрямляется и заправляется в подающие ролики холодновысадочного автомата. Из калиброванного металла на холодновысадочных станках производится высадка заготовок гаек. Технологический инструмент для штамповки гаек разделяется на инструмент матричного блока и инструмент пуансонной головки. Матричный блок служит для крепления отрезной и высадочных матриц и устанавливается в специальный проем станины пресса. Инструмент сборного матричного блока включает матрицы, матрицедержатели, проставки, опорные втулки, выталкиватели. Крепление матрицедержателей в блоке производится винтами в боковые скосы и специальными крышками. Регулировка матриц не предусматривается, а их соосность с пуансонами достигается путем регулировки пуансонодержателей и пуансонов, установленных в пуансонной головке. Пуансонная головка крепится к ползуну специально предусмотренными винтами и допускает регулировку в горизонтальной и вертикальной плоскостях; регулировка зазора между матрицей и пуансоном производится клином в переднем крайнем положении ползуна. От точности установки и регулировки инструмента зависит качество высаживаемых гаек и стойкость инструмента.

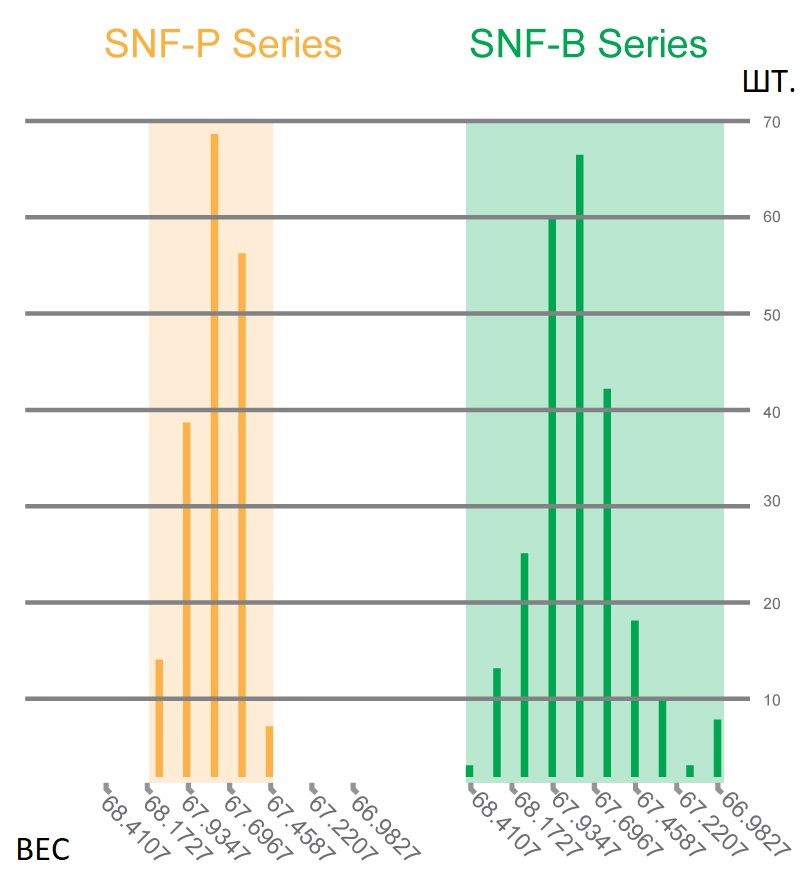

АНАЛИЗ ВЕСА ОТРЕЗАННОЙ ЗАГОТОКИ
