Особенности

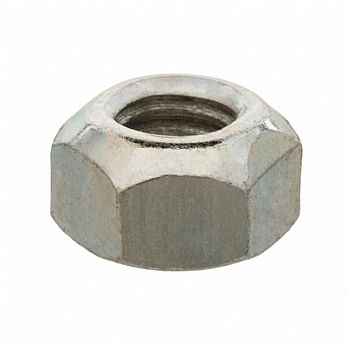

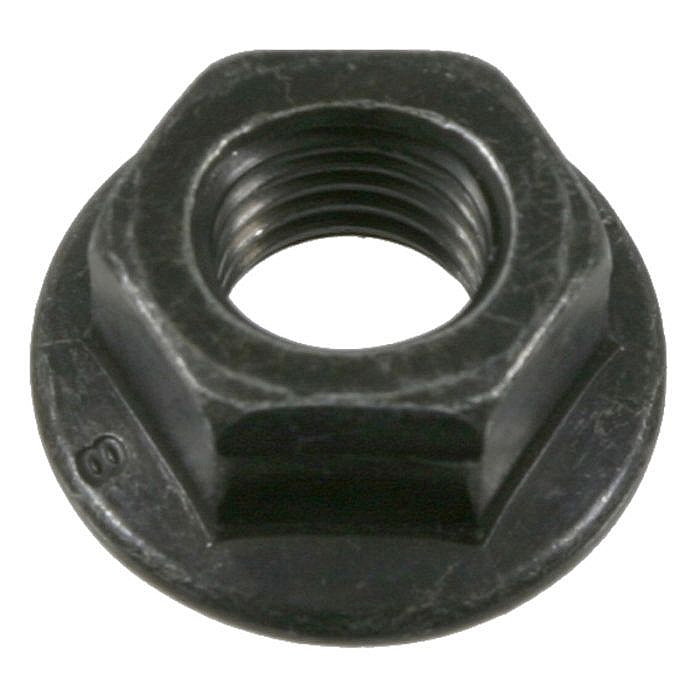

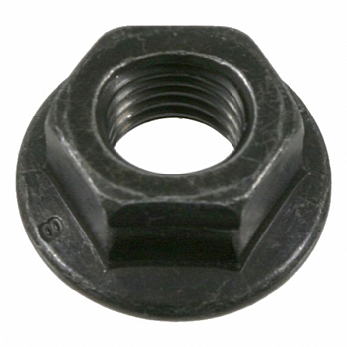

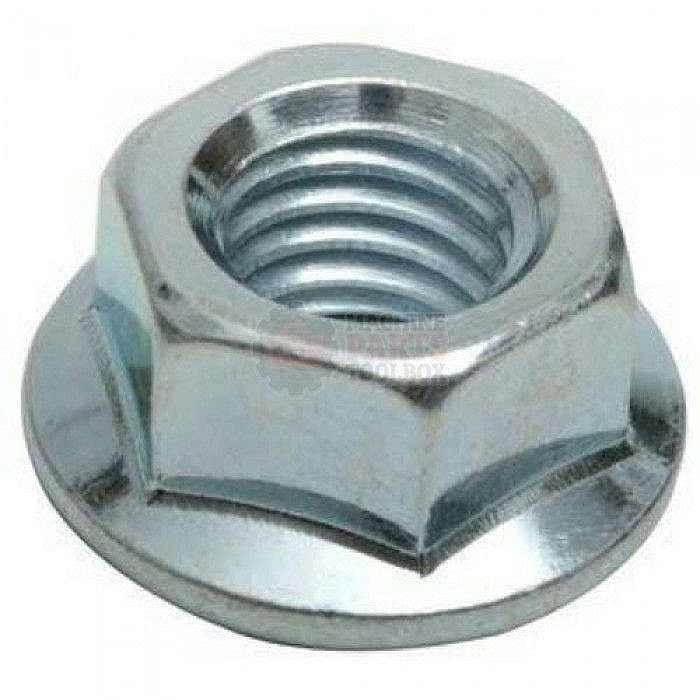

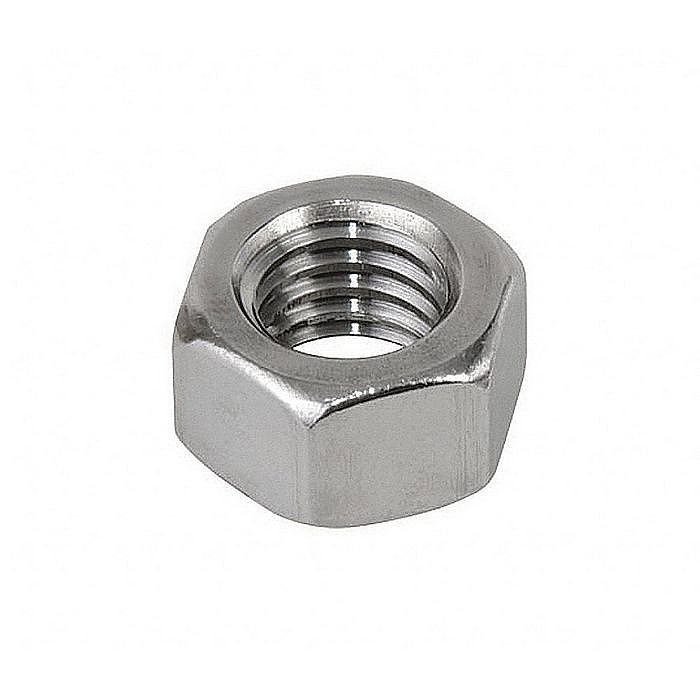

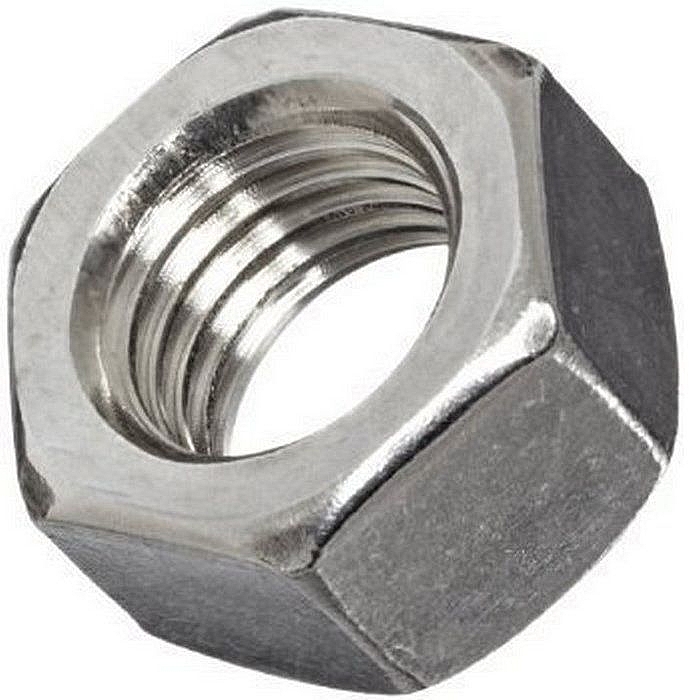

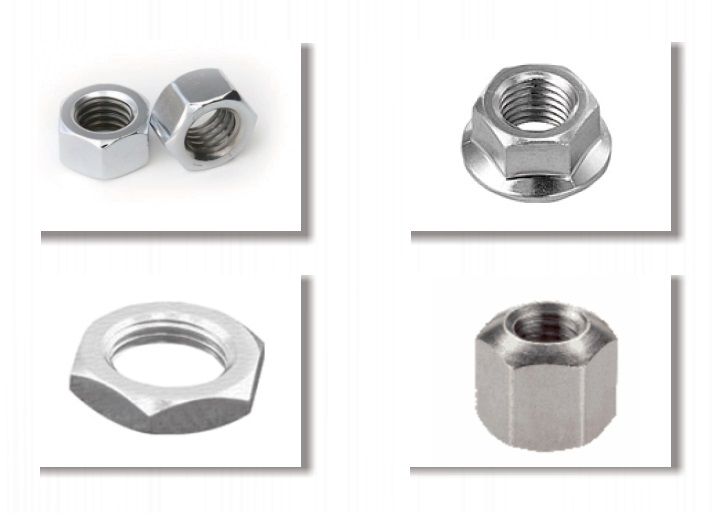

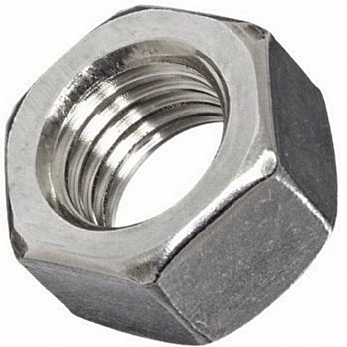

Гайки самоконтрящиеся

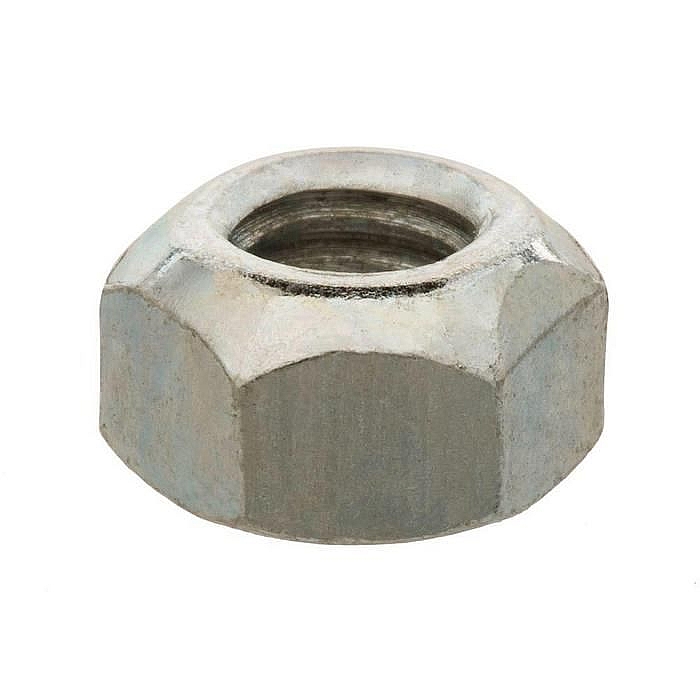

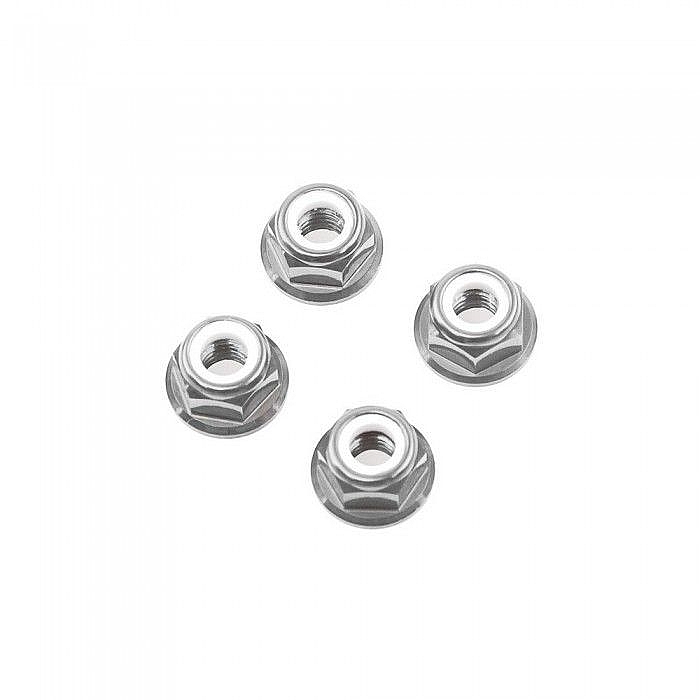

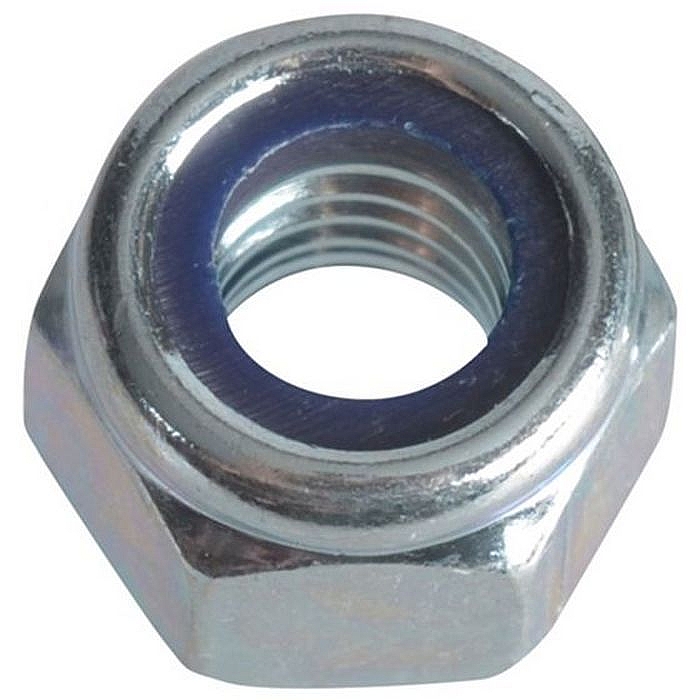

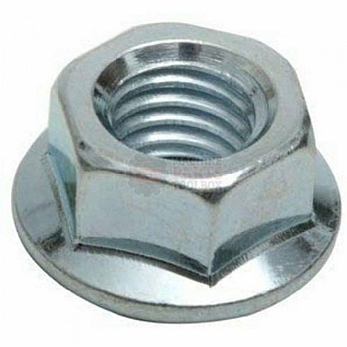

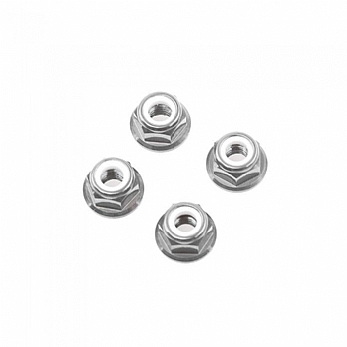

Самостопорящимися называют гайки, обеспечивающие стопорение за счёт дополнительных сил трения, возникающих между деформированными участками резьбы гайки или неметаллической вставки и резьбой стержневой детали – болта, винта, шпильки. Деформированный участок резьбы препятствует свободному (без усилия) завинчиванию или отвинчиванию гайки. Гайки цельнометаллические самостопорящиеся деформированные производят фирмы во многих странах мира. Одна из известных фирм США «Aztech Lock Nut Co.» выпускает их с 1978 года. Это гайки деформированные по граням, по торцу в двух и более точках, комбинированно по конусу и торцу, а также по прорезным частям выступа на торце. Производит она и гайки с нейлоновым кольцом. Фирма «RAMCO» (США) выпускает гайки шестигранные, деформированные по торцу, прорезные. В Европе с 80-х годов прошлого века шведская фирма «Bulten AB» начала производство самостопорящихся гаек с фланцем деформированных по трем площадкам наконусном выступе (под 120 градусов друг от друга) под товарным знаком «Tri-loc», а также с торца по витку резьбы. Английская фирма «Crest Industrial» предлагает гайки деформированные по торцу, по граням, по ребрам у торца, сверху по конусу в двух и трех точках. Ещё одна английская фирма «D. S. Fasteners Ltd.» производит гайки, деформированные по ребрам, конусу фаски на эллипс, по торцу. Гайки самостопорящиеся производят также фирмы Германии, Франции, Италии, Китая, Тайваня и многих других стран.

Оборудование для обжатия стопорных гаек

Обжатие производится на специальных автоматах после нарезки (раскатки) резьбы. Автоматы применяются для придания гайкам овальной формы, путем их сжимания по параллельным граням. Обжатие может производиться в радиальном направлении (по граням или по торцевому выступу), в осевом направлении или под углом к оси резьбы со стороны торца или торцевого выступа. Деформирующее усилие производится гидравлической системой, при этом сила сжатия гайки может регулироваться, что позволяет производить деформацию различных типоразмеров гаек на одном станке. Параметры работы оборудования отображаются на цифровой панели. Система сигнализации предупреждает об отсутствии заготовки и других нештатных ситуациях. Устройство отбраковки дефектной продукции автоматически удаляет брак.

Перспектива производства самостопорящихся гаек в России и странах СНГ

По мнению специалистов, самостопорящиеся гайки могут быть отнесены к наукоёмким крепёжным изделиям. Несмотря на растущее использование таких гаек в самой разной продукции - автомобилях и велосипедах, тракторах и сельхозмашинах, детских колясках и игрушках, строительных конструкциях и зерносушилках - применяемость их отечественной промышленностью определённо мала. Причина – недостаточная информированность и квалификация разработчиков техники, незначительные объёмы выпуска таких гаек в России. Необходимо значительное увеличение и развитие их производства, сокращение зависимости от закупок за границей. Повсеместное использование самостопорящихся гаек в промышленных изделиях и конструкциях позволяет не только сократить количество крепёжных деталей в соединениях, но и на порядок увеличить надёжность соединений и межремонтное обслуживание техники.

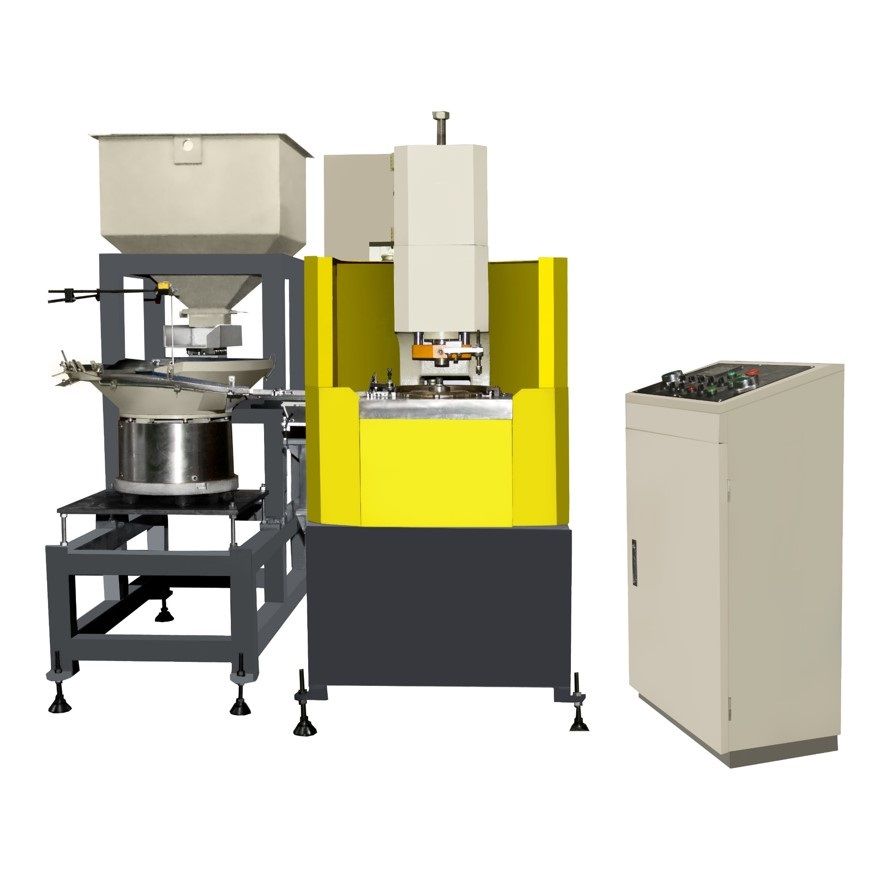

Серия НК

• Литая прочная станина С-формы.
• Сжатие изделий с концевой задержкой.
• Контроль хода, быстрая скорость возврата.
• Контроль уровня загрузки вибробункера.
• Сигнализация отсутствия заготовок изделий в вибробункере.
• Отбраковка дефектной продукции.
• Защита от перегрузок.
• Управление при помощи ПЛК (программатор или программируемый логический контроллер).

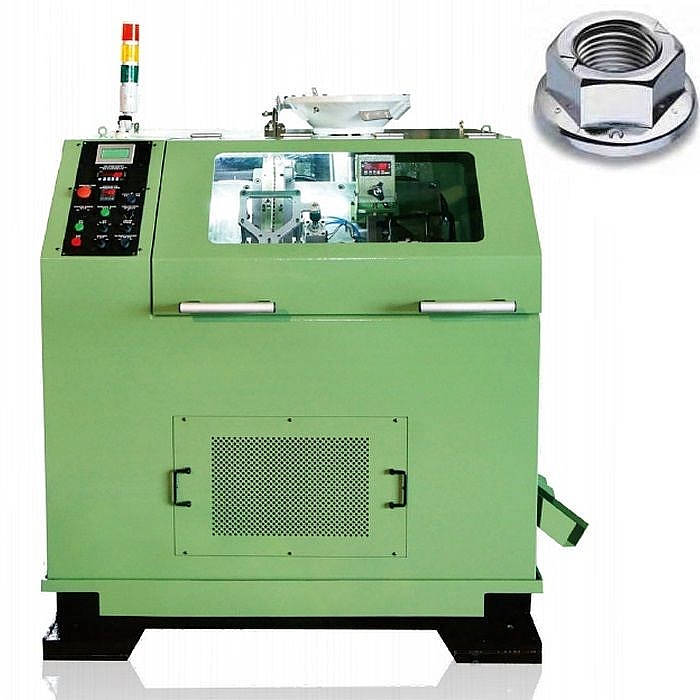

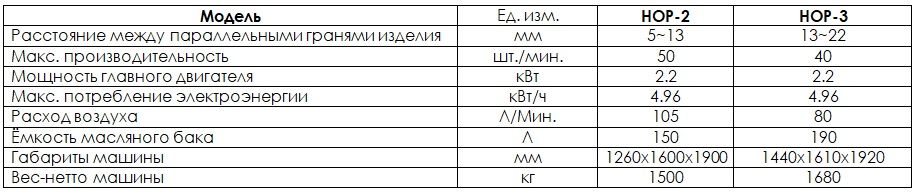

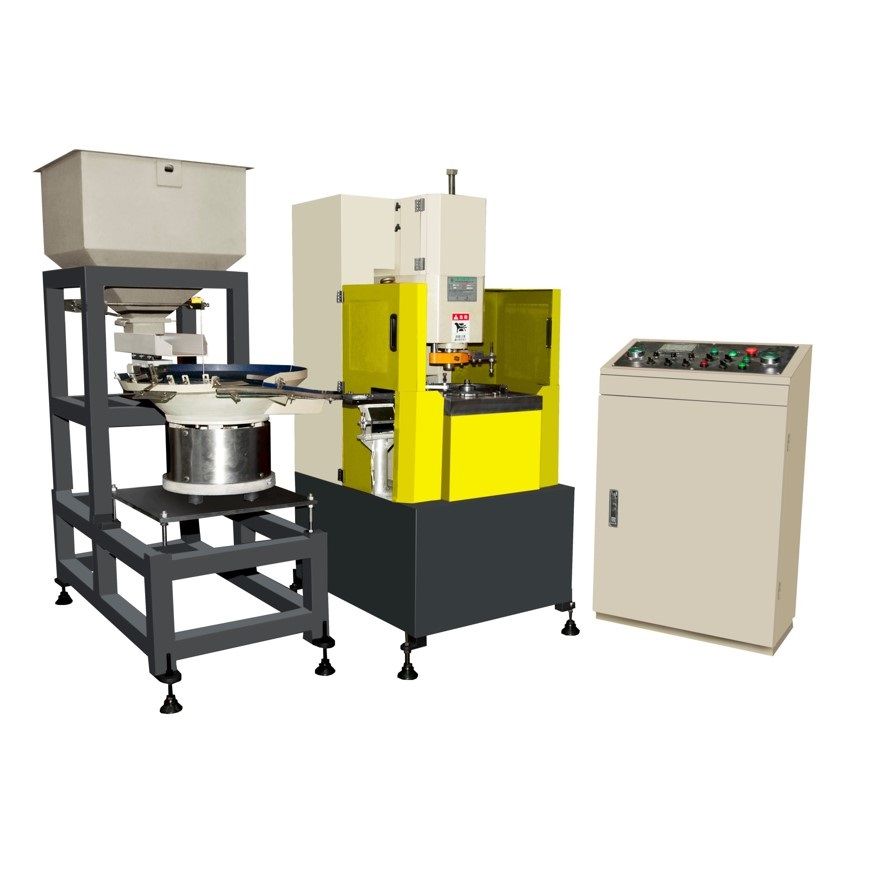

Серия НОР

Автоматы для обжатия стопорных гаек серии HOP используются для овализации гаек за счет давления на плоскость с параллельными гранями (размер под ключ). Сила прессования контролируется гидравлической системой и может отображаться на цифровой панели. Станок оснащен функциями дефектной отбраковки изделий, обнаружения отсутствия подачи, настройки времени контроля качества и отображения производительности.

Технология

При обжатии по торцу деформирующий инструмент направляют по оси гайки в зону витков резьбы или на некотором от них удалении. Резьбу деформируют в двух направлениях – осевом и радиальном с уменьшением шага резьбы и внутреннего диаметра. При обжатии гайки по граням и ребрам инструмент направляют в радиальном направлении, прилагая его в центральной части грани или у торца, с двух или трех сторон. При этом уменьшается диаметр резьбы. Деформирующий инструмент имеет рабочую форму в виде точки, кольца, прямоугольника, возможны другие геометрические фигуры. Интересны гайки с увеличенной конусной или сферической фаской у торца. Деформируют их по конусу перемещением инструмента в осевом направлении или под углом к оси. Определенный интерес представляют гайки, деформированные на эллипс по краю грани, по коническому или цилиндрическому выступам или по основанию колпачка. Гайку обжимают в радиальном направлении на эллипс, пропуская между вращающимися роликами, или воздействуя на нее с противоположных сторон специальным инструментом.
