Особенности

Компания была основана в 1965 году и в настоящее время уже более 55 лет является крупнейшим профессиональным производителем стальных гаек в мире.

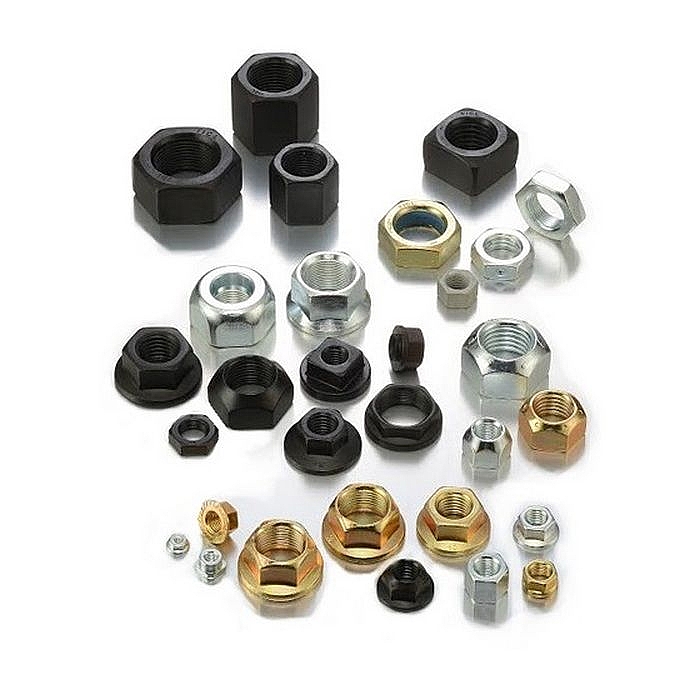

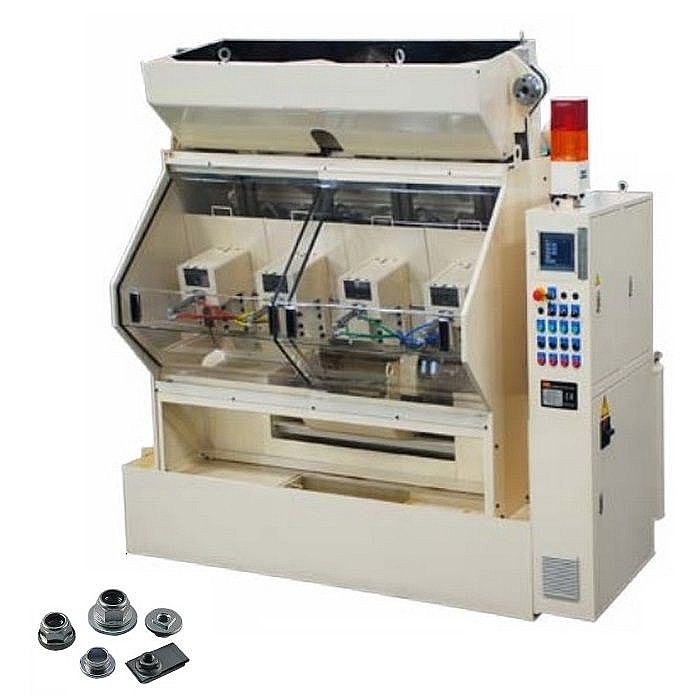

Оборудование нарезает резьбу разных видов на гайках диаметрами от М4 до М24. В отличие от старых агрегатов где настройки осуществляются практически «на глаз» этот автомат позволяет контролировать сразу несколько технологических параметров и качество готовой продукции. Станок кардинально отличается от старого оборудования. Механическая часть абсолютно другая. За счет установки нескольких двигателей и пневмоцилиндров есть возможность настройки подачи заготовки и настройки резьбы, а также возможность нарезать резьбу в предварительно термообработанных изделиях. Шаг резьбы задается инструментом. На станке также установлены счетчики для подсчета нарезки гайки. С помощью счетчиков можно контролировать стойкость инструмента, а также учитывать этот инструмент при изготовлении партии продукции. Подобные автоматы уже несколько десятков лет работают на Тайване, в США, в Европе и во всем мире у производителей с мировым именем, поэтому трудностей с обслуживанием машин не возникает. Еще одно достоинство станка – мобильность. Для монтажа не требуется подготовка специального фундамента. Достаточно подвести электричество и сжатый воздух.

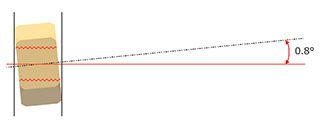

Разнообразие модельного ряда гайконарезных станков позволяет нарезать гайки различных спецификаций. Наличие пневмоцилиндрического толкателя позволяет регулировать длину хода. Скорость накатки резьбы, параметры и производительность оборудования контролируются программируемым интерфейсом и инвертором. Система сигнализации предупреждает об отсутствии заготовки, заклинивании гаек в ходе подачи, перегрузке двигателя, аномальном давлении воздуха и других нештатных ситуациях. Устройство отбраковки дефектной продукции автоматически удаляет брак. Конструкция гайкнарезного станка позволяет оперативно заменять резьбонарезной инструмент. Установка режимов работы оборудования и параметров нарезания резьбы через HMI. Оперативное переключение нарезания правосторонней / левосторонней резьбы с панели управления. Угловое отклонение нарезаемой резьбы менее 0,8 градуса. Качество резьбы соответствует стандарту DIN13 с точностью до 6.

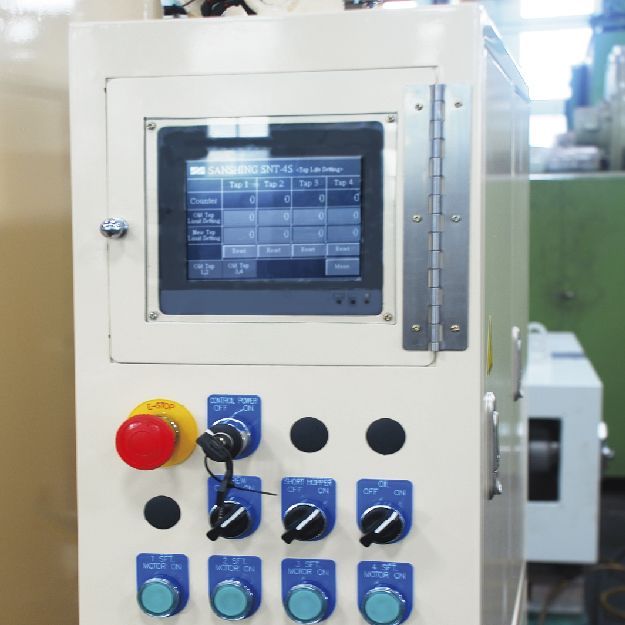

ПЛК + HMI

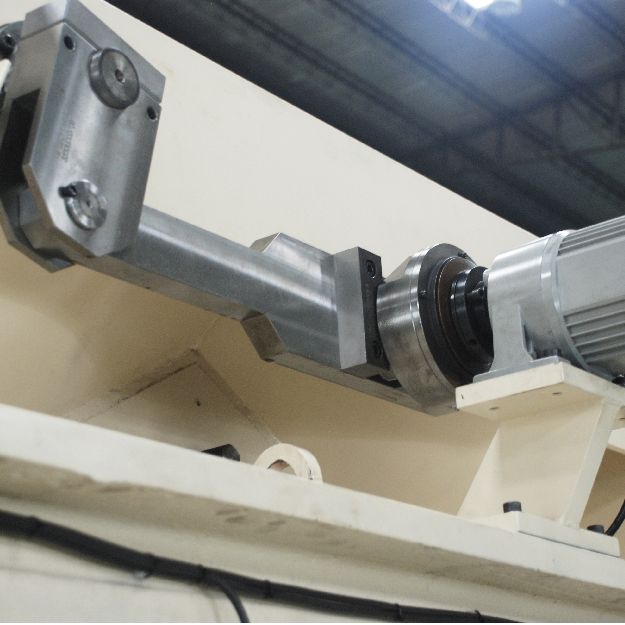

ОГРАНИЧИТЕЛЬ КРУТЯЩЕГО МОМЕНТА

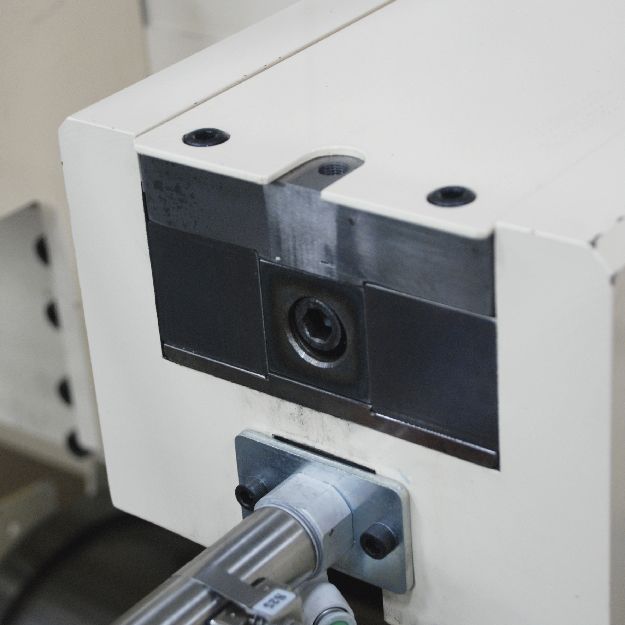

ПНЕВМАТИЧЕСКИЙ ТОЛКАТЕТЬ

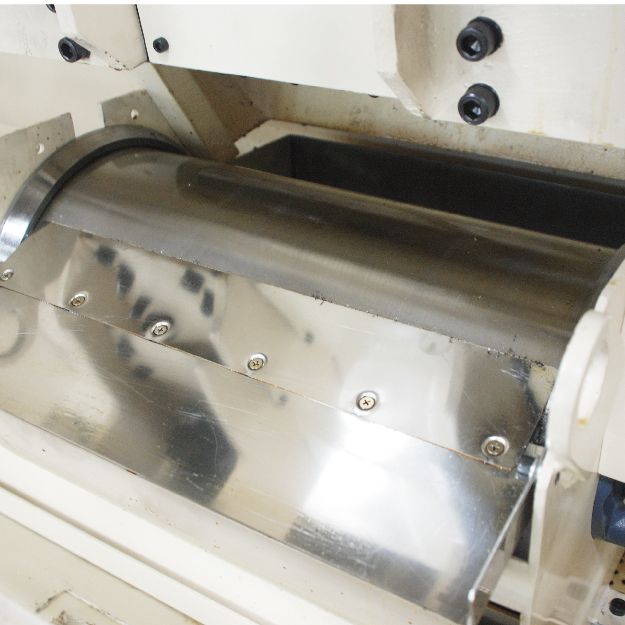

МАГНИТНЫЙ СЕПАРАТОР СТРУЖКИ

Характеристики

Гайконарезной автомат может быть дополнительно укомплектован комплектом инструмента и оснастки, сепаратором стружки, маслозащитным кожухом, загрузочным бункером, инвертором, воздушным баком и системой автоматической отбраковки дефектной продукции.

 O - стандарт; V - опция; X - не комплектуется.

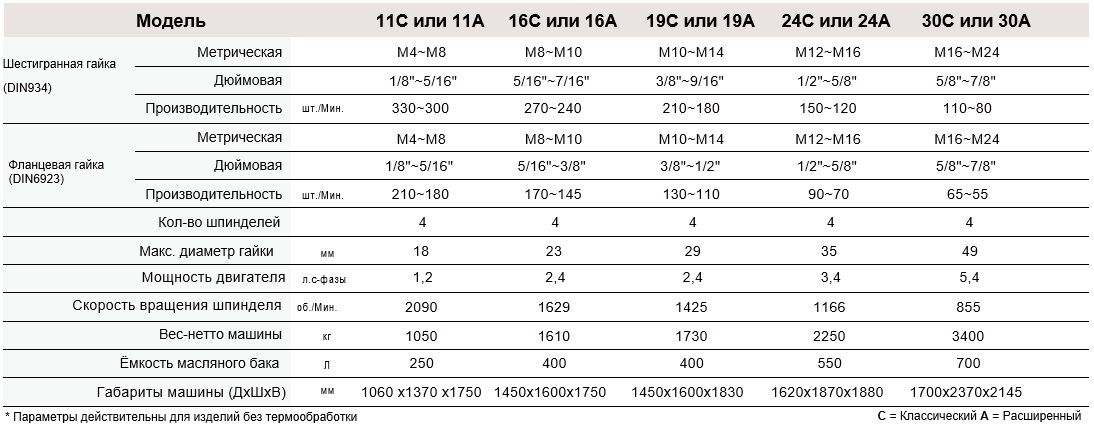

Спецификация

Технология

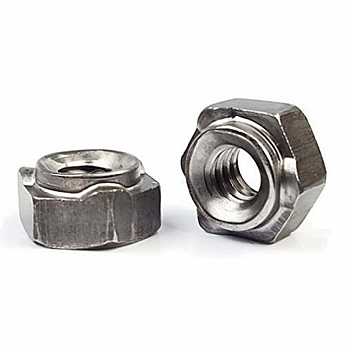

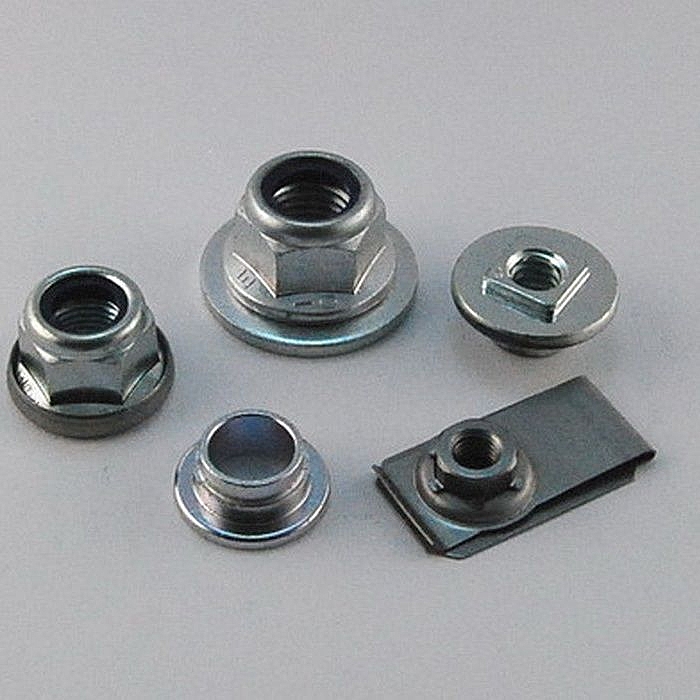

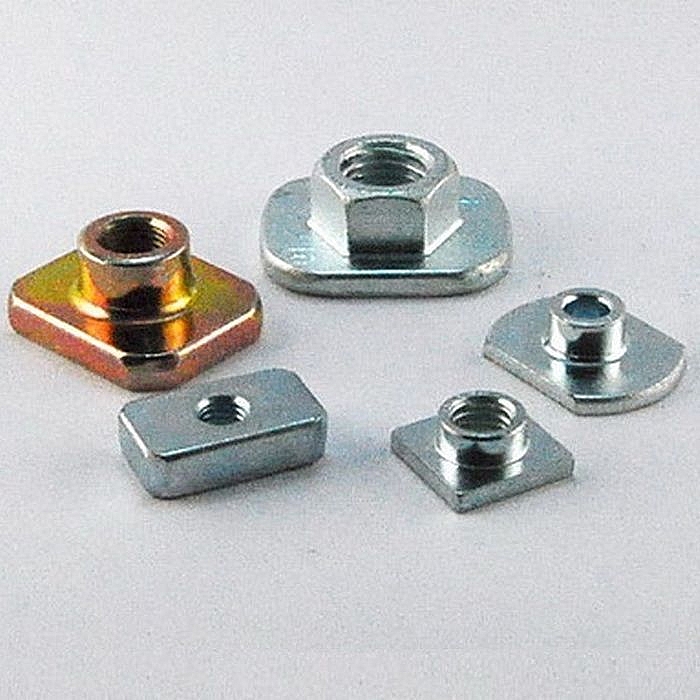

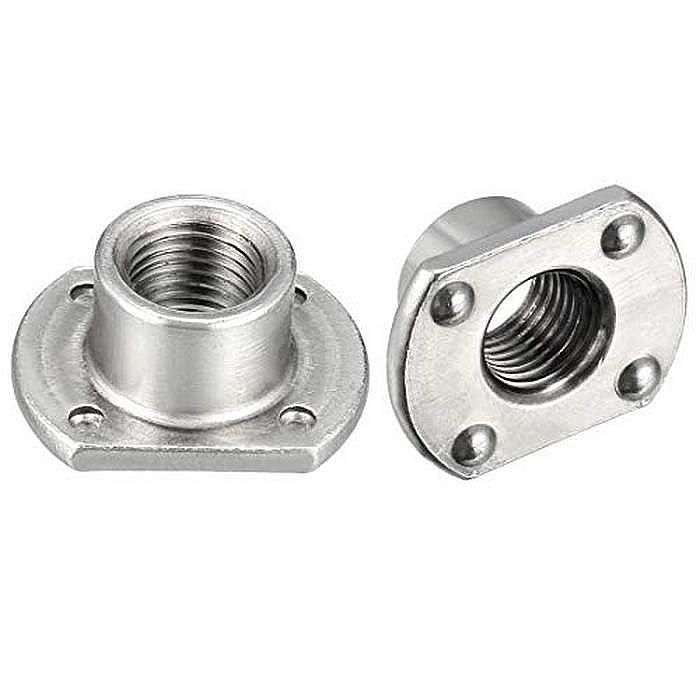

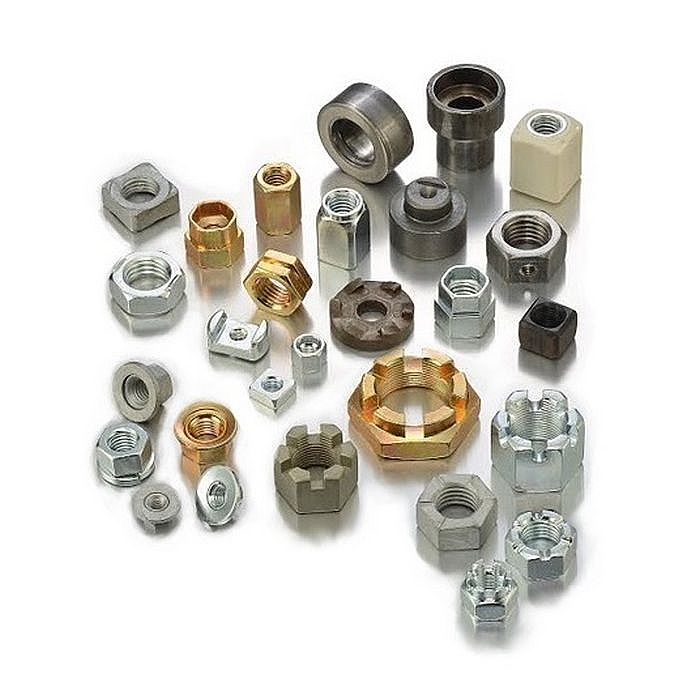

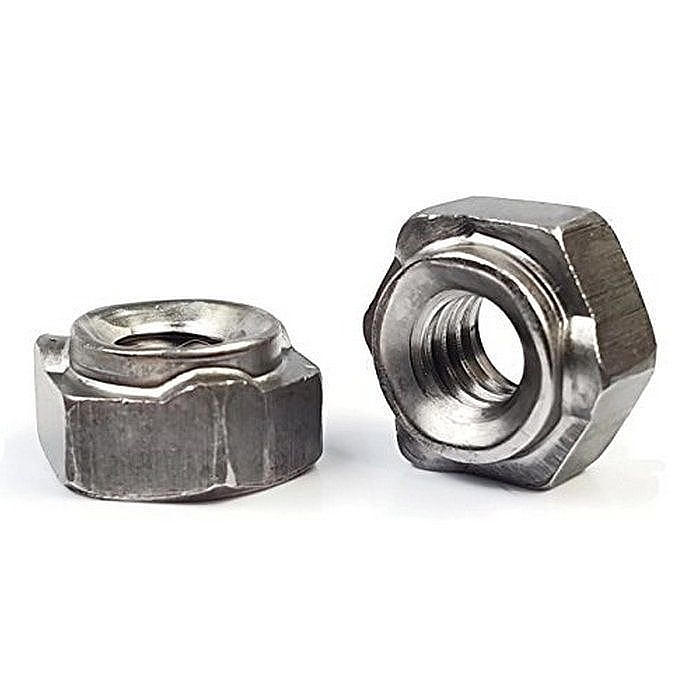

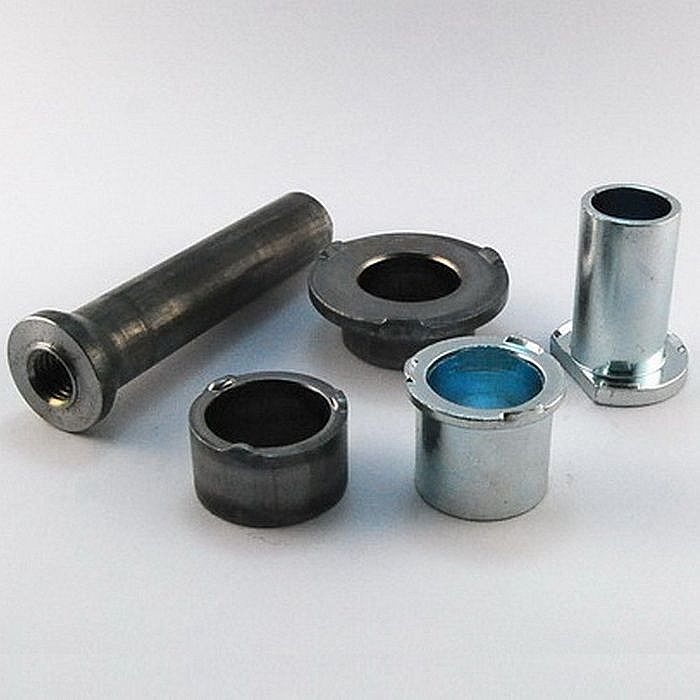

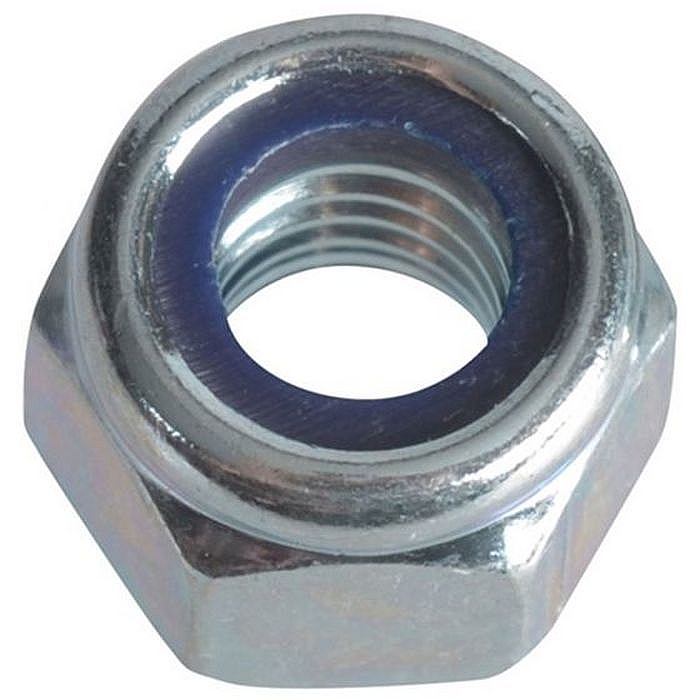

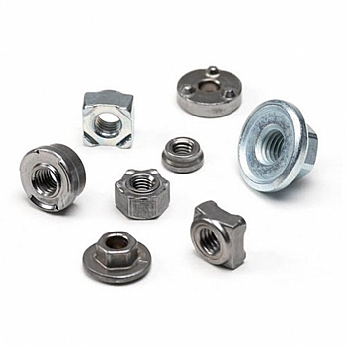

Отштампованная заготовка гайки поступает на промежуточный (бункерное подающее устройство) и далее в приемный бункер резьбонарезного станка. Из бункера с маятниковыми ворошителями заготовка по вертикальным направляющим падает в узел нарезки резьбы, где пневматический толкатель прижимает заготовку гайки к приводному вращающемуся метчику, проталкивая ее вдоль рабочей части стержня метчика, формируя внутреннюю резьбу. Готовые гайки сбрасываются с хвостовой части изогнутого метчика в контейнер для готовой продукции. Подача приварных круглых гаек, круглых гаек со шлицем, самоконтрящихся гаек в узел нарезки резьбы может быть опеспечена с помощью комплекта вибрационных чаш ориентации и подачи отштампованной заготовки.
