ПРЕСС ДЛЯ ШТАМПОВКИ КОЛЕСНЫХ ГАЕК И ШАЙБ ИЗ ПРОВОЛОКИ И ПРУТКА

  • Item Number: 185252
  • Product Category: ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ШАЙБЫ И ШТАМПОВКИ ДЕТАЛЕЙ
  • Out of Stock
  • Comments

Описание

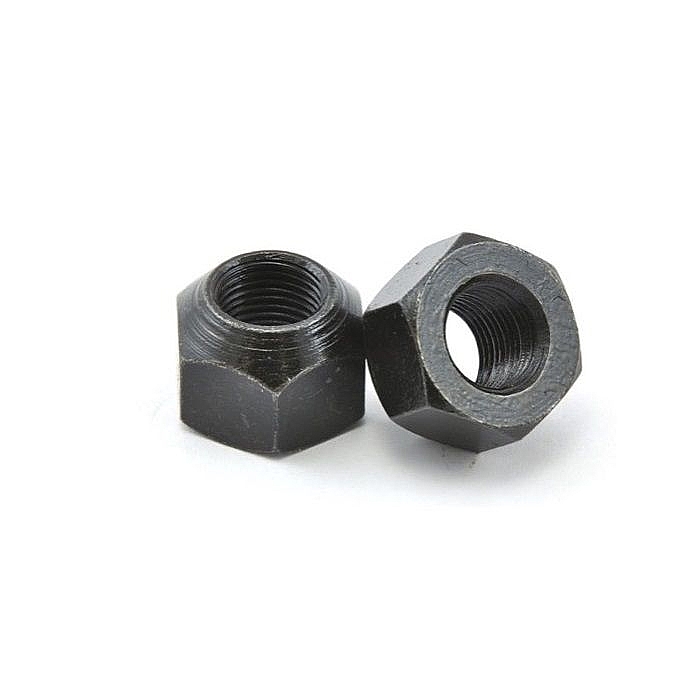

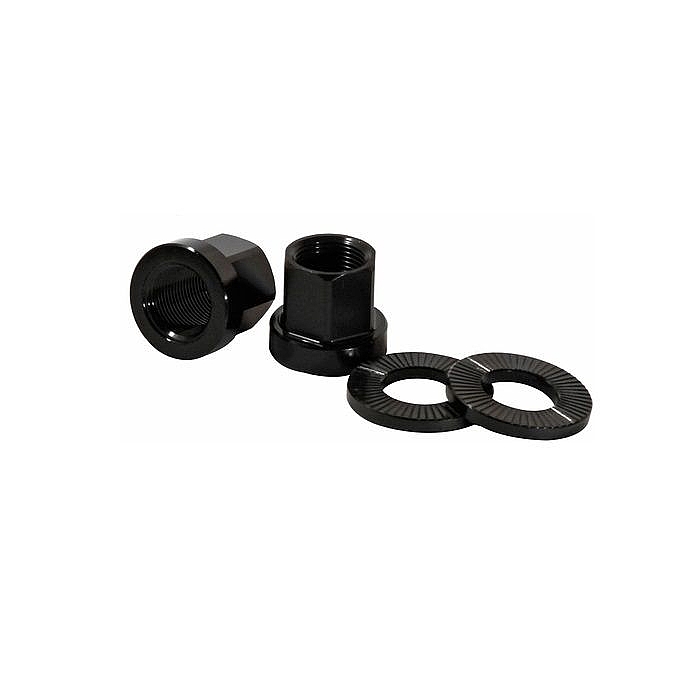

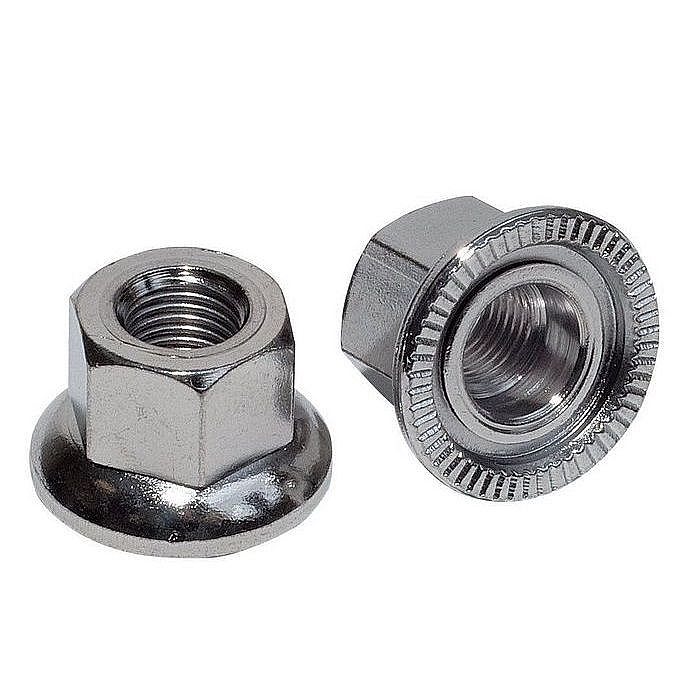

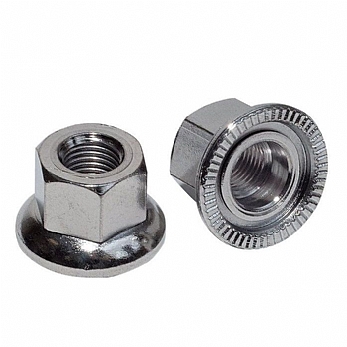

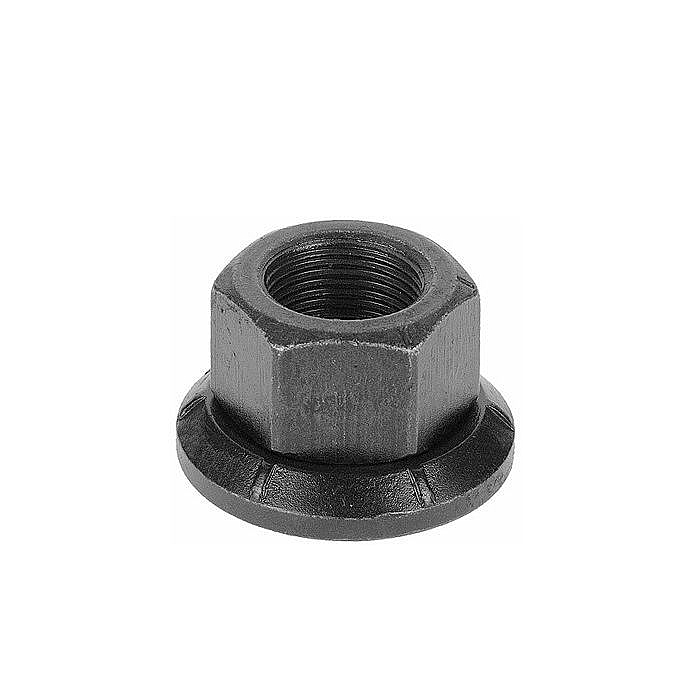

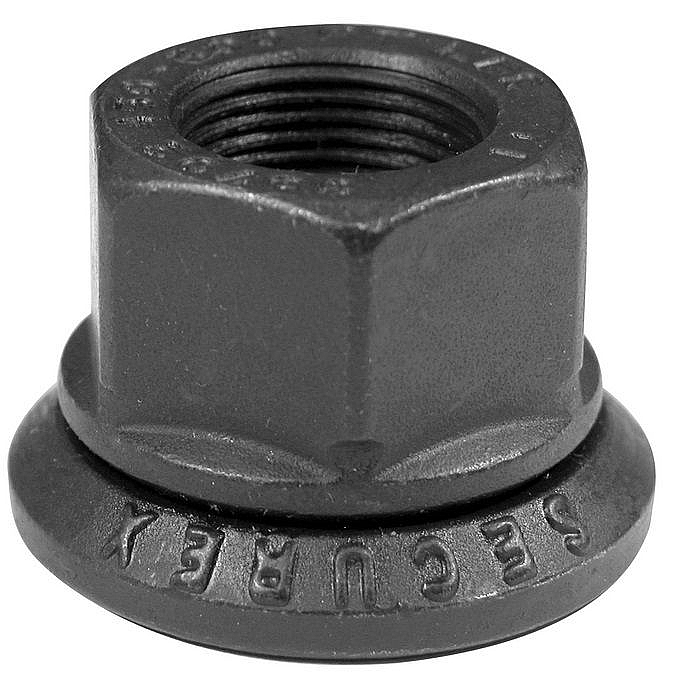

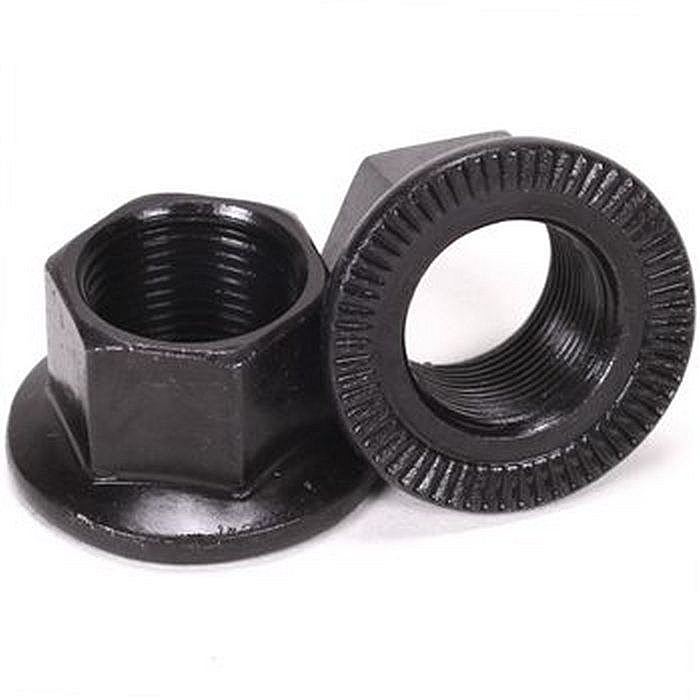

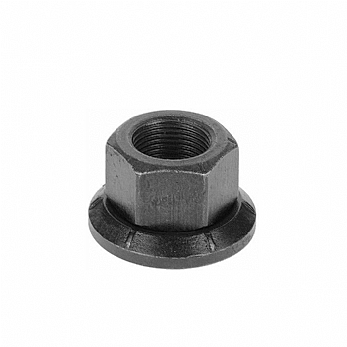

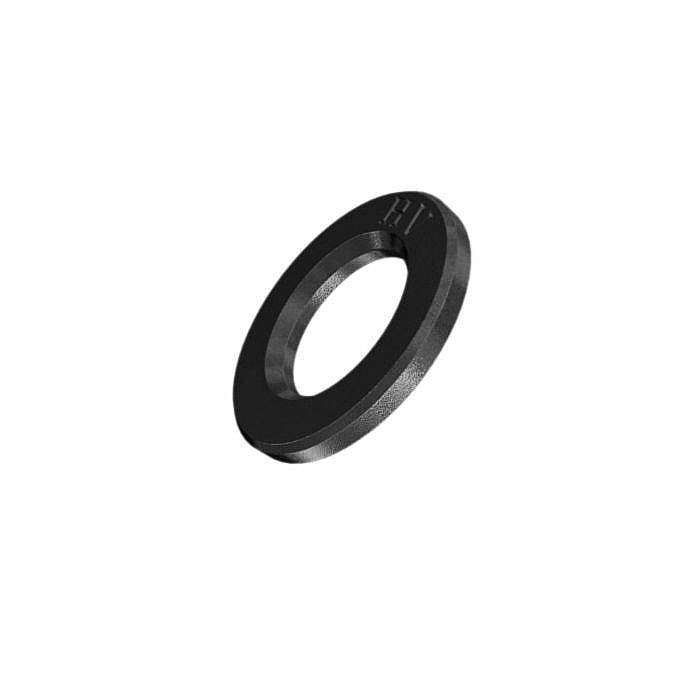

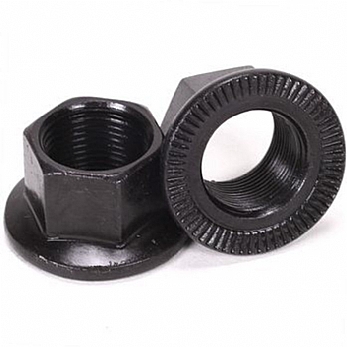

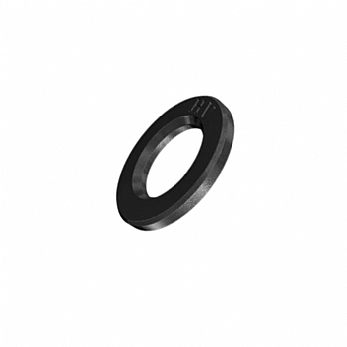

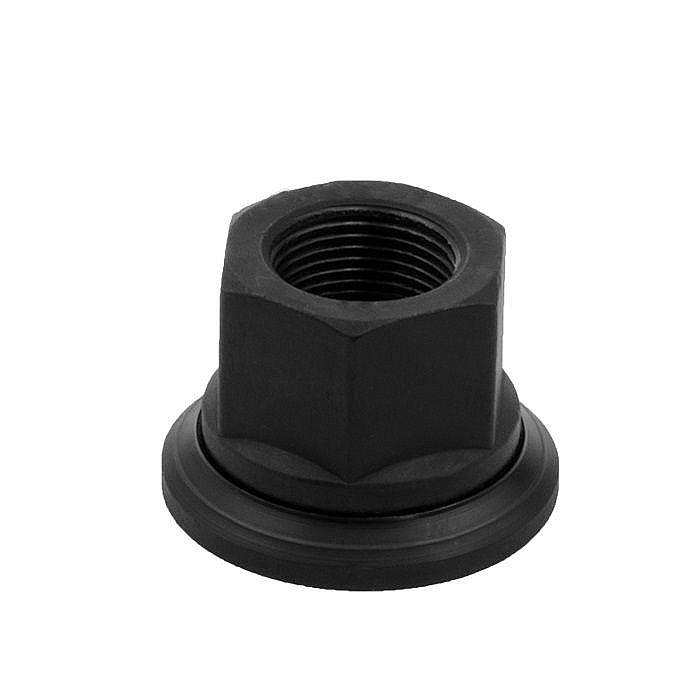

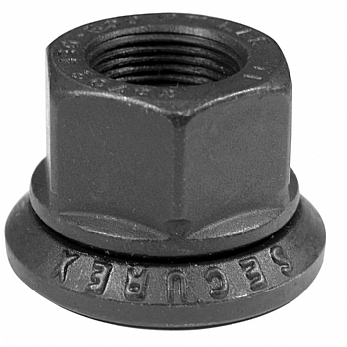

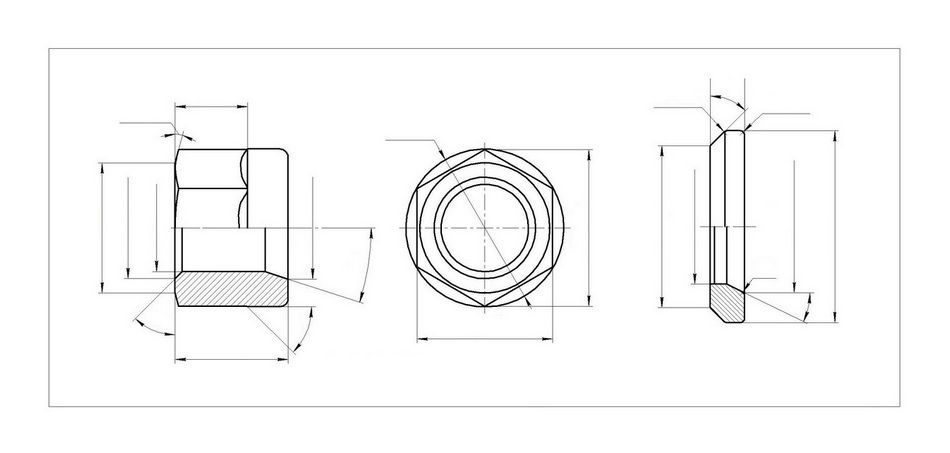

  • Пресс для штамповки колесных гаек и шайбы из проволоки и прутка изготавливает колесные гайки и шайбы размером М16, М18, М20, М22, М24, М27 методом холодной штамповки из проволоки и прутка.
  • Технология производства шайбы и колесной гайки методом холодной штамповки из бунта проволоки (прутка) требует применения двух единиц оборудования, соединенных между собой транспортным конвейером.

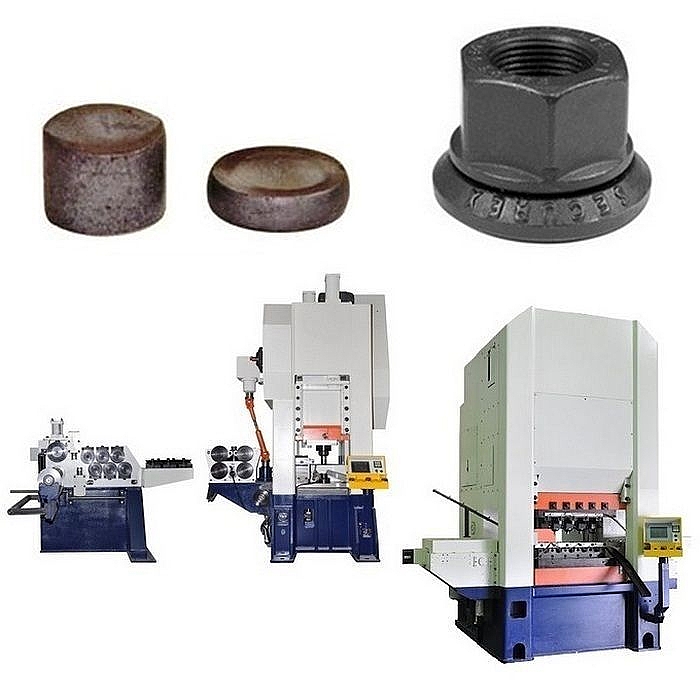

  • Первый станок - отрезной станок для отреза и сплющивания заготовки Ø15-50 мм. Второй станок - 3-х позиционный холодновысадочный пресс с сервоприводом.
  • Код (коды) ТНВЭД ЕАЭС: 8462 101 00 9.
СВЯЖИТЕСЬ С НАМИ КАТАЛОГ ОБОРУДОВАНИЯ
  • Гарантия
  • Доставка
  • Пусконаладка
  • Кредитование
  • info@solarbear.tw

Full Description

Поставщик: SOLAR BEAR ENGINEERING CO., LTD.
Страна происхождения: Тайвань


Особенности

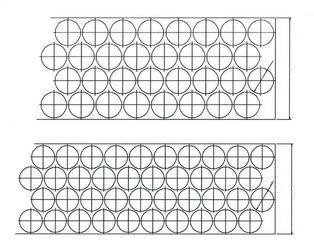

ШТАМПОВКА ИЗДЕЛИЙ ИЗ ПРОВОЛОКИ И ПРУТКА - 100% БЕЗОТХОДНОЕ ПРОИЗВОДСТВО ШТАМПОВКА ИЗДЕЛИЙ ИЗ ЛИСТОВОЙ СТАЛИ - ОТХОДЫ ~50%



Оборудование представляет собой механический пресс с ЧПУ, для производства колесных гаек и шайб из металла, методом холодной штамповки из проволоки и прутка. Принцип его действия основан на преобразовании вращательного движения привода в возвратно-поступательное движение ползуна. Рабочей частью пресса является штамп, он состоит из двух половин. Верхней подвижной (пуансон) и нижней неподвижной (матрица). Матрица крепится к столу, пуансон к ползуну пресса. В состав пресса входит механизм автоматической подачи металла в рабочую зону, а так же калибровочное устройство для придания заготовке шайбы из прутка более прямолинейного вида, конвейер для удаления металлической стружки из-под рабочей зоны. Главный двигатель пресса снабжен радиатором масляного ожлаждения для защиты от перегрева. Управление прессом осуществляется через сенсорный монитор оператора, на котором производится задание и ввод параметров режима обработки. Монитор вмонтирован в металлический корпус. Корпус сконструирован по типу коробки и обладает хорошей жесткостью. Деформация при штамповке сведена к минимуму. Повышена точность нижней мертвой точки. По бокам корпуса имеются отверстия для более удобной установки дополнительного оборудования. Привод полностью скрыт внутри корпуса. Ползун приводится в движение с помощью сервопривода, шестерней и эксцентрикового вала, скрепленных коленно-рычажными соединениями. Применяются сухие фрикционные колодки. После того как главный двигатель начнет работать, тормоз может быть автоматически задействован: если в течение 30 секунд не проводилось никаких операций, защитный тормоз автоматически отключает подачу электричества на главный двигатель и сразу же останавливает механизм. По требованию заказчика на данный механизм может быть установлено различное оборудование для автоматизации, защитное оборудование и т.д. Для получения большей информации, пожалуйста, воспользуйтесь формой обратной связи.

Характеристики

Комплект оборудования для штамповки колесных гаек и шайб из проволоки и прутка:


  • Отрезной станок для отреза заготовки по длине и сплющивания (правильно-размоточное устройство, подающий механизм, отрезной нож).
  • Коленно-рычажный 3-х позиционный пресс холодной высадки изделий с сервоприводом (пресс форма и посадочный направляющий блок пресс-формы, 3-х позиционная система передачи заготовки с серводвигателем, конвейер для подачи заготовки, прошивной (перфорирующий) пресс, инструмент и оснастка оборудования).



Сервопривод Kingservo



Пресс для штамповки колесных гаек и шайб оборудован сервоприводом  новейшего образца. По сравнению с традиционными прессами с переключателями, здесь ползун замедляется в нижней мертвой точке, что повышает точность формовки. Скорость сближения пресс-формы в такого рода прессах небольшая, что позволяет продлить сроки эксплуатации, а также сократить импульс и шум в момент соприкосновения. Таким образом, данный механизм особенно подходит для ковки, вырубки толстых листов и холодной формовки. Сервопривод с управлением через отрицательную обратную связь, позволяет точно управлять параметрами движения. Важными характеристиками сервомотора являются динамика двигателя, равномерность движения, энергоэффективность. Пресса для холодной высадки шайбы и изделий оборудованы сервоприводом пр-ва Тайвань (Kingservo).



Система безопасности



Оборудование, стандарты двигателей и контроль на линии соответствуют европейским, американским, японским и другим современным законам и нормам техники безопасности при работе с прессами, которые были разработаны, чтобы обеспечить удобство и безопасность рабочего. Устройство аварийной остановки, устройство для защиты двигателя от перегрузок, безопасный контур для бимануальной работы, устройство предотвращения слишком низкой скорости вращения (с регулируемой скоростью), устройство контроля ошибок, фотоэлектрическое защитное оборудование обеспечивают защитные функции пресса и безопасность.

Спецификация

Штамповка предварительно сплющенной заготовки колесной гайки или колесной шайбы производится на 3х позиционном вертикальном прессе.





Модель HCF-330 HCF-345 HCF-363
Размер продукции М16-М18 М16-М24 М20-М27
Длина хода ползуна, мм 160 180 220
Производительность, шт/мин. 45 40 35
Высота пресс-формы, мм 500 550 600
Мощность двигателя, кВт 75 95 132
Давление воздуха, кг/см2 5 5 5

Технология

ПРЕСС №1.

Моток проволоки устанавливается на правильно-подающее устройство. Производиться размотка бунта проволоки и подача заготовки на рихтовочное устройство в нескольких доступных режимах – режим свободной подачи, режим толчковой подачи, в ручном или автоматическом режимах. Скорость подачи заготовки контролируется инвертором. Рихтовочное устройство производит правление проволоки стальными валками в вертикальной и горизонтальной плоскости. Далее подающий механизм направляет конец проволоки на отрезной станок для отреза заготовки по длине (1) и пресс-форму (молот), которая сплющивает заготовку (2).



ПРЕСС №2.

После чего сплющенная заготовка перемещается в вибрационный бункер 3-х позиционного холодновысадочного пресса при помощи транспортного механизма или конвейера. Из вибрационного бункера заготовка по направляющей перемещается в зону 3-х позиционной высадки. Механизм автоматической передачи заготовки (грейферный перекладчик) с сервоприводом поочередно перемещает заготовку по высадочным позициям 1, 2 и 3. На первой позиции (1П) производится предварительная деформация колесной гайки (шайбы). На второй позиции (2П) прошивной пуансон формирует отверстие будущего изделия. На третьей позиции изделие приобретает товарный вид (3П). Продукция выгружается в заводскую тару. Настройка всех производственных параметров - производительность, высота штамповой остнастки, длина подачи, контроль и управление прессом осуществляется на панели оператора HMI. Оборудование имеет централизованную систему подачи смазочной жидкости. Фотоэлектрическое защитное оборудование выполняет функции безопасности. Система безопасности SICK С2000 автоматически отключает оборудование при попадании посторонних предметов в рабочую зону штампа.

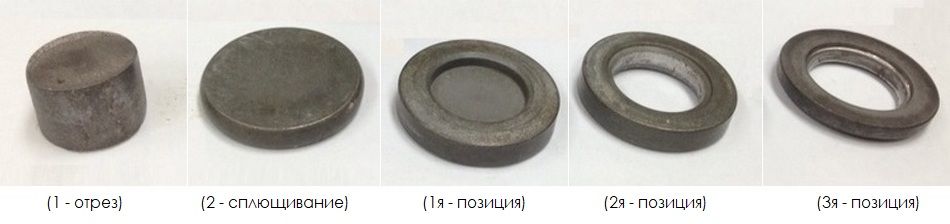

Технологический процесс изготовления колесной шайбы штамповкой из проволоки или прутка







КОМПЛЕКТУЮЩИЕ КАТЕГОРИИ



ШТАМПЫ С ПРОГРАММИРУЕМЫМ ПРОГРЕССИВНЫМ ШАГОМ И ОСНАСТКА
ПРОВОЛОКА ДЛЯ ВЫСАДКИ КРЕПЕЖА, МЕТИЗОВ И ДЕТАЛЕЙ
РЕЗЬБОНАРЕЗНЫЕ АВТОМАТЫ ДЛЯ ДЛИННЫХ КОЛЕСНЫХ ГАЕК





Видео-презентация оборудования, инструмента и оснастки из Тайваня
