Product Detail

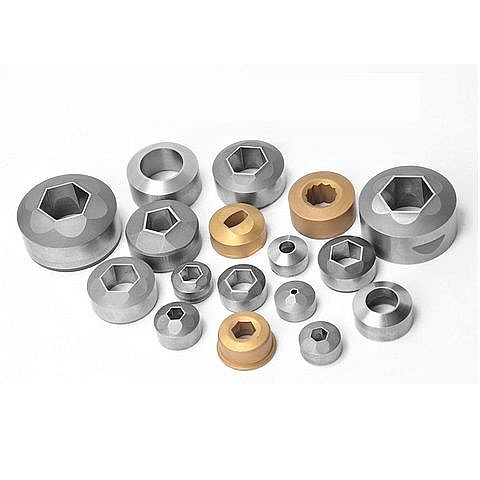

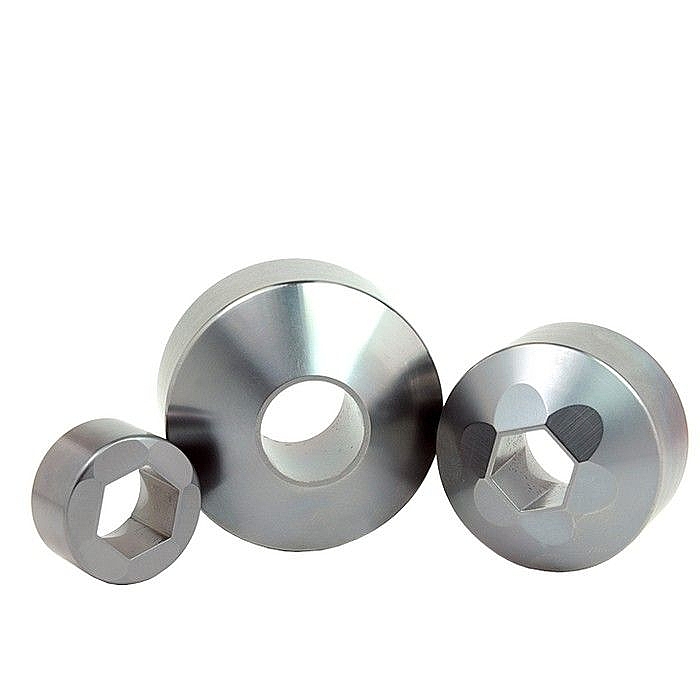

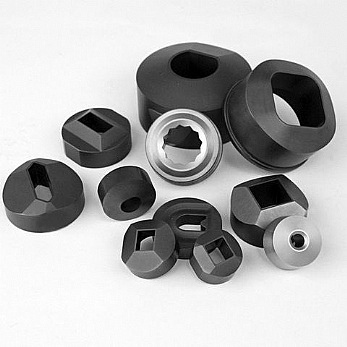

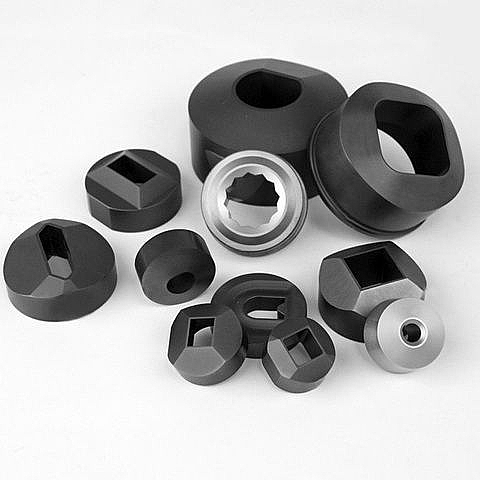

МАТРИЦЫ ОБСЕЧНЫЕ ДЛЯ ОБРЕЗКИ ГОЛОВКИ БОЛТОВ

  • Item Number: 185192
  • Product Category: ВЫСАДОЧНЫЙ ИНСТРУМЕНТ, ОБРЕЗНЫЕ МАТРИЦЫ, ШТАМПЫ И ОСНАСТКА
  • Out of Stock
  • Comments

Описание

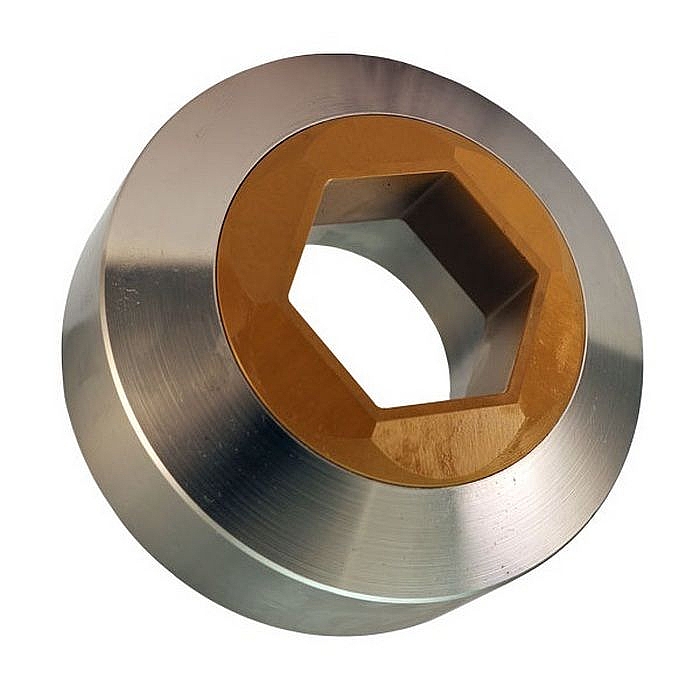

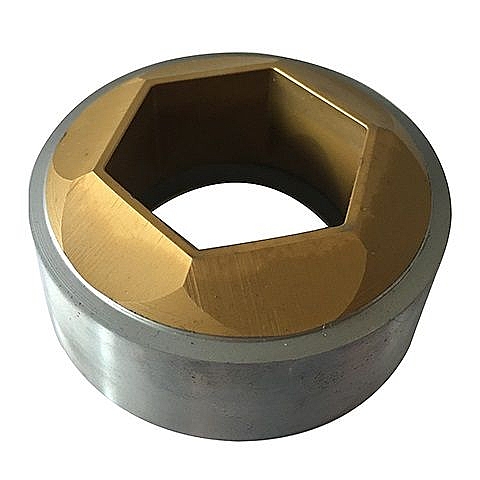

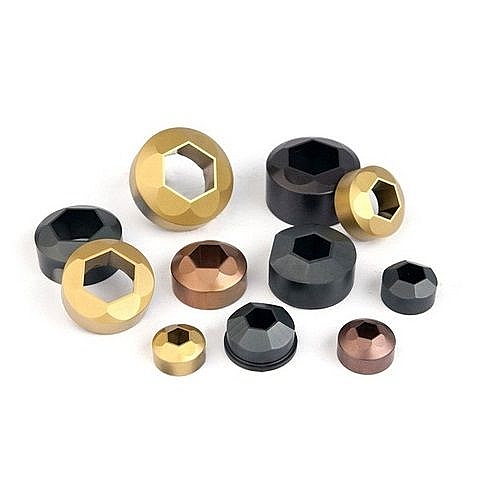

  • На последней позиции обрезная матрица формирует шестигранную головку, квадратную головку или головку другой формы.
  • Обрезные (обсечные) матрицы изготавливаются в соответствии с индивидуальными требованиями заказчика. Мы имеем возможность разрабатывать инструмент и оснастку согласно чертежам и технических требований .
  • Код (коды) ТН ВЭД ЕАЭС: 8207.30.90.00-0.
СВЯЖИТЕСЬ С НАМИ КАТАЛОГ ОБОРУДОВАНИЯ
  • Гарантия
  • Доставка
  • Пусконаладка
  • Кредитование
  • info@solarbear.tw

Full Description

Поставщик: SOLAR BEAR ENGINEERING CO., LTD.
Страна происхождения: Тайвань


Особенности

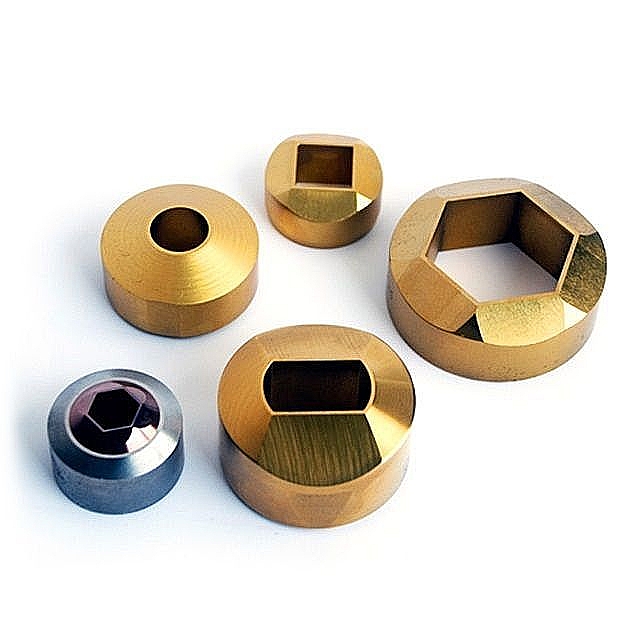

МАТРИЦЫ И ПУАНСОНЫ ОБСЕЧНЫЕ



Превосходный ресурс и срок службы матрицы 40,000 - 60,000 ударов создает дополнительные ценности и способствует экономии на производстве.



  • Срок службы обсечной матрицы изготовленной из легкого сплава MD-4 для производства болтов, гаек и специальных деталей из нержавеющей стали составляет 40 000 ударов.
  • Например, для производства винта при референтных параметрах - диаметр М8 из легированной проволоки марки SCM435 средний срок службы обсечной матрицы составляет 60 000 ударов.

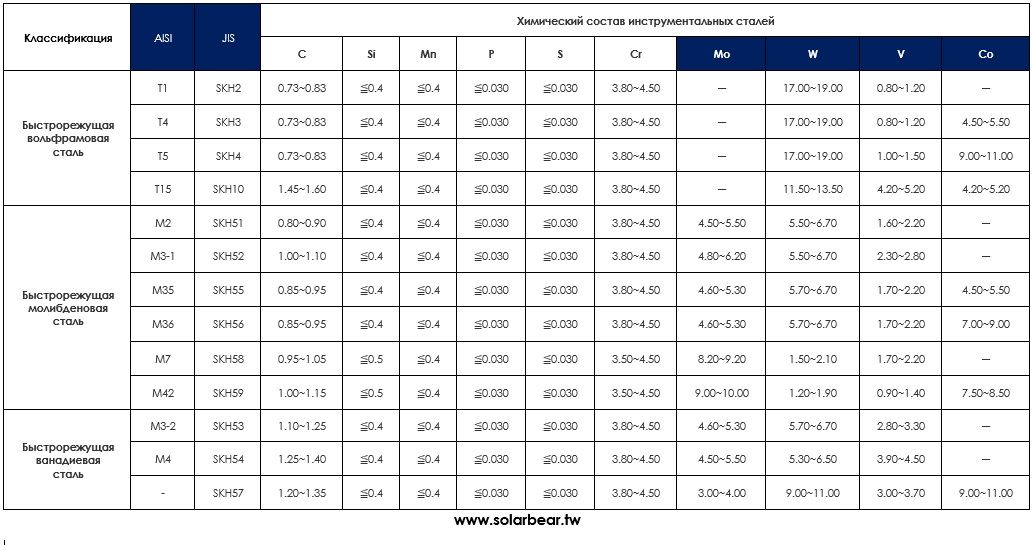

ХИМИЧЕСКИЙ СОСТАВ ИНСТРУМЕНТАЛЬНЫХ СТАЛЕЙ

Характеристики

Материал высадочной матрицы Быстрорежущая сталь, твёрдосплавный материал (карбид вольфрама), быстрорежущая сталь получаемая методом спекания; без нанесения покрытия

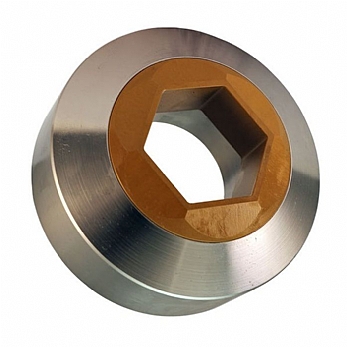

Материал обсечной матрицы SKH9 (M2), SKH9+Tin (PVD), Asp30+Tin (CVD)
Корпус высадочной матрицы Прямой, цельный, с насечками в корпусе, матрица в форме октагона, матрица П-формы, матрица РМ-формы, матрица шестирганной формы, сегментные и сборные матрицы.

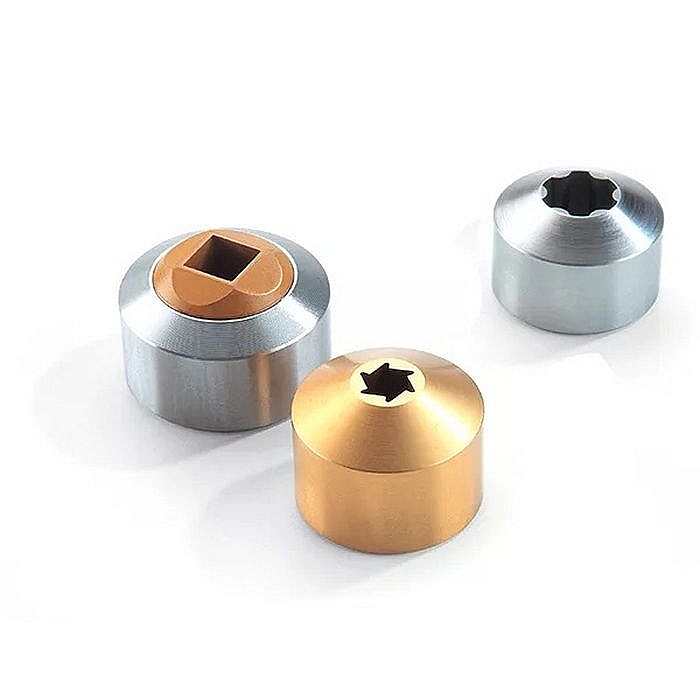

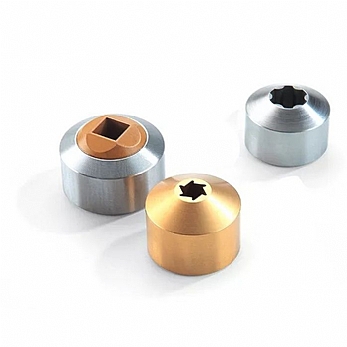

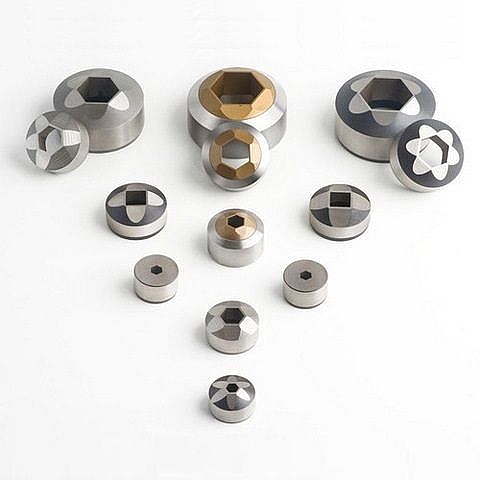

Форма сердечника обсечной матрицы Квадратный сердечник, шестигранник, сердечник в форме шестилучевой звездочки Torx
Срок изготовления инструмента 3 недели
Минимальный объём заказа Формируется согласно техническому заданию. Код ТН ВЭД 8207 30 100 0.

Спецификация

Обрезные (обсечные) матрицы изготавливаются в соответствии с индивидуальными требованиями заказчика. Мы имеем возможность разрабатывать инструмент и оснастку согласно чертежам готовых изделий и технических требований (при этом необходимо уточнить размер посадочных мест для оснастки, модель используемых станков и диаметр проволоки, исползуемый для высадки крепежа, метизов и деталей).

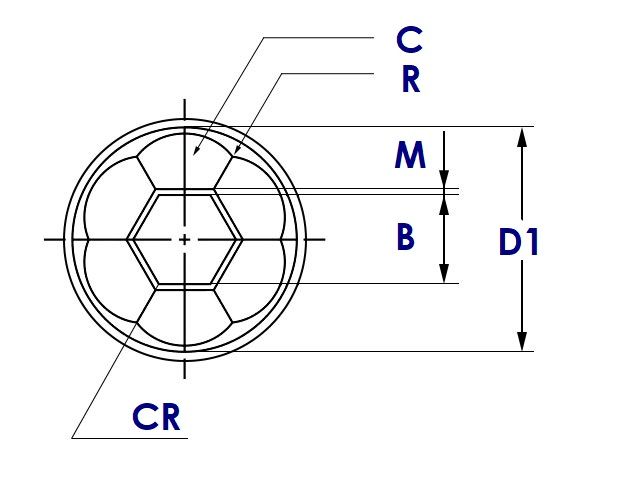

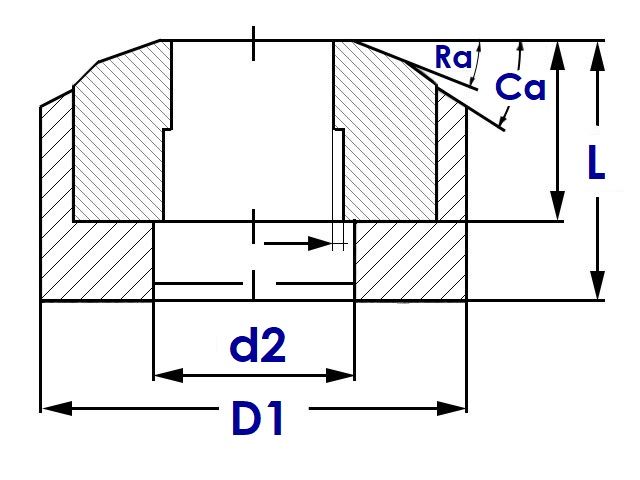

  • C - клиренс
  • R - передняя поверхность
  • M - ширина перемычки
  • B - ширина поперечного сечения плоскости
  • CR - радиус закругления
  • D1 - выходной диаметр
  • d2 - диаметр просвета
  • L - высота
  • Ca - задний угол
  • Ra - передний угол



СТАНДАРТНАЯ СПЕЦИФИКАЦИЯ ОБСЕЧНЫХ МАТРИЦ И ПУАНСОНОВ



Материал:

  • Тип А: SKH9 (M2)
  • Тип В: SKH9 + покрытие TiN (PVD)
  • Тип С: Asp + покрытие TiN (CVD)



При размещении заказа артикул выглядит например №

  • B (тип) - 35x23 (DФ х Н) - 12.75 (AF)
  • Квадратная обсечная матрица может быть изготовлена по заказу клиента.





Технология

При холодной высадке болтов на автоматах шестигранные, квадратные и близкие им головки оформляют обычно путём обрезки бочкообразного набора металла. Технологическая операция получения головки осуществляется в обрезной матрице, расположенной обычно в блоке пуансонов, через которую набор металла для головки проталкивает обрезной пуансон с толкателем.





Обрезные матрицы относятся к высоконагруженным деталям инструментальной оснастки, а их расход при массовом производстве болтов весьма высок. В зависимости от сложности детали, в процессе холодной высадки операция обрезки может выполняться несколько раз: для обрезки шестигранника на головке болта и для обрезки фланца головки.



С точки зрения выбора способа изготовления обрезные матрицы представляют собою детали со сквозной рельефной осевой полостью, имеющей уклон. В корпус (стакан) их устанавливают без натяга, что позволяет производить быструю замену. Регулировка матриц не предусматривается, а их соосность с пуансонами достигается путем регулировки пуансонодержателей и пуансонов, установленных в пуансонной головке. Пуансонная головка крепится к ползуну специально предусмотренными винтами и допускает регулировку в горизонтальной и вертикальной плоскостях; регулировка зазора между матрицей и пуансоном производится клином в переднем крайнем положении ползуна.



От точности установки и регулировки инструмента зависит качество высаживаемых болтов, гаек, специальных деталей и стойкость инструмента. Установка инструмента производится в определенной последовательности.
