Product Detail

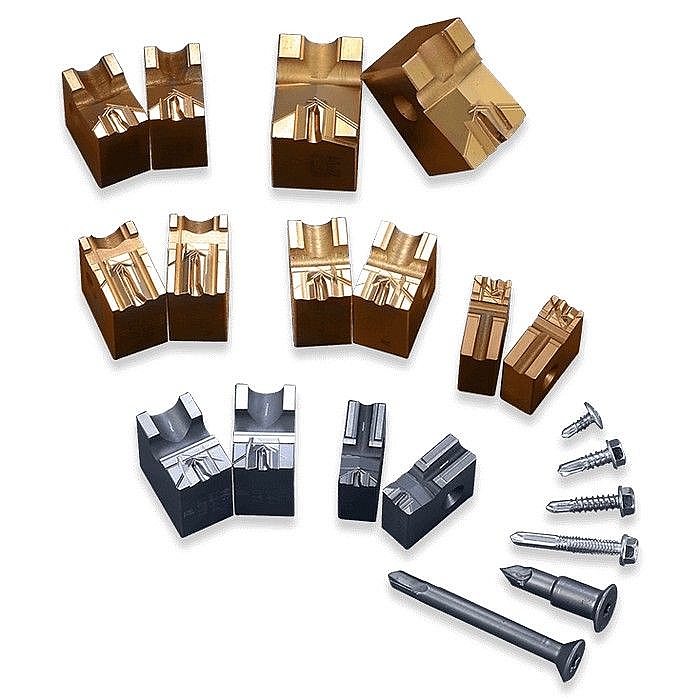

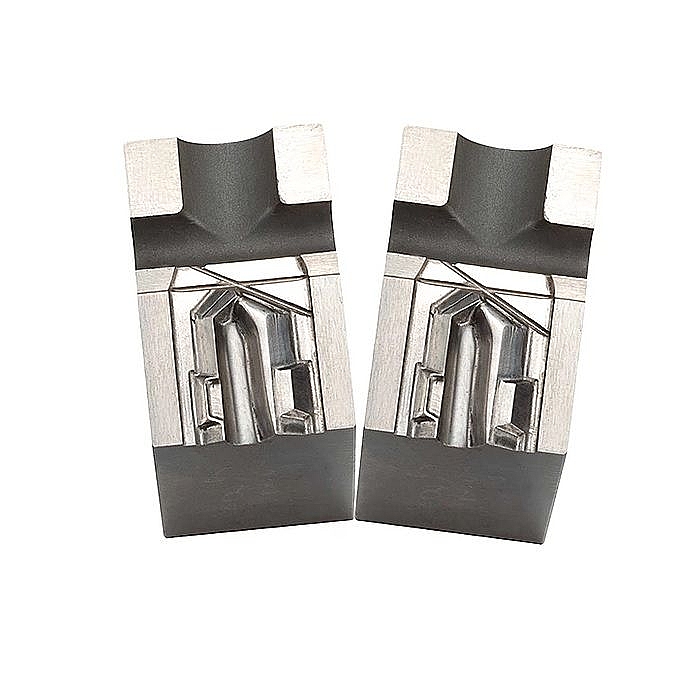

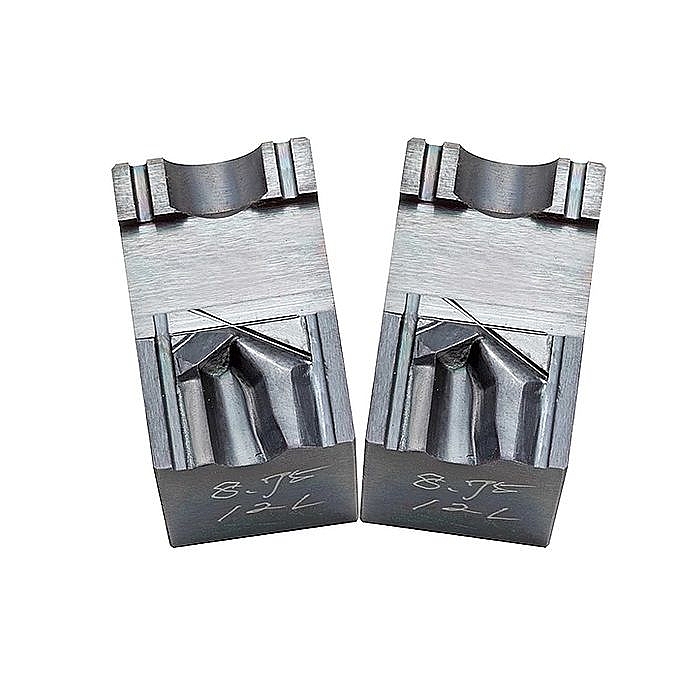

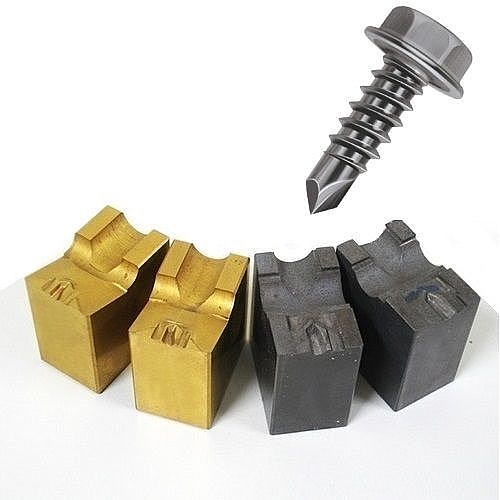

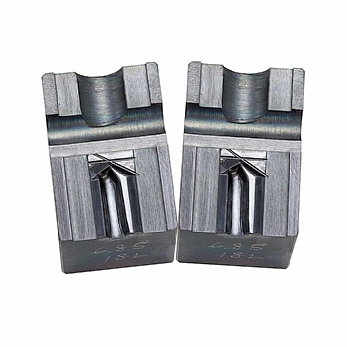

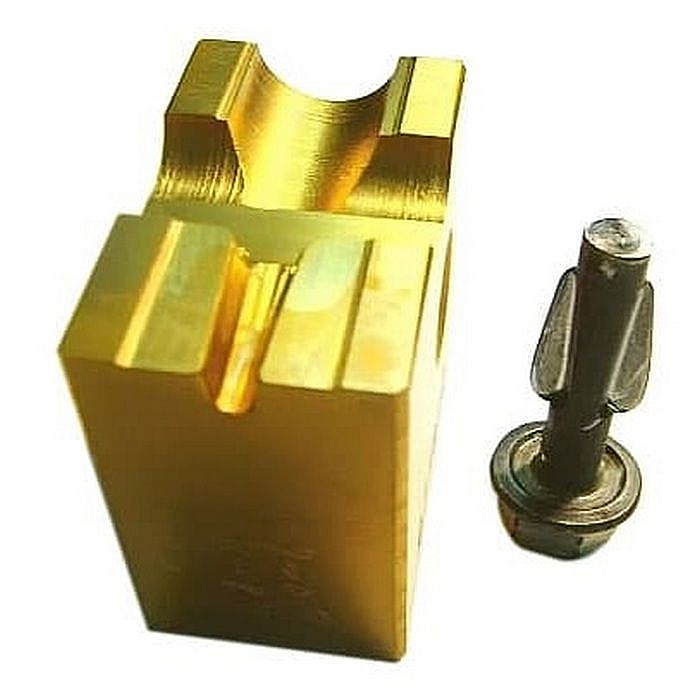

ИНСТРУМЕНТ ДЛЯ ФОРМИРОВАНИЯ СВЕРЛА У САМОРЕЗОВ

  • Item Number: 185194
  • Product Category: ВЫСАДОЧНЫЙ ИНСТРУМЕНТ, ОБРЕЗНЫЕ МАТРИЦЫ, ШТАМПЫ И ОСНАСТКА
  • Out of Stock
  • Comments

Описание

  • Материал матриц: карбид вольфрама, быстрорежущая сталь M2, SKH9, SKH51, покрытие PVD (TiN).

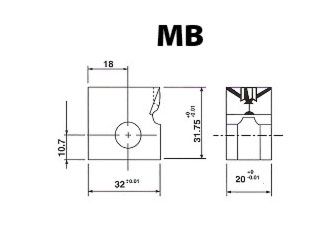

  • Размер матриц - тип-MA: 31.75x12.70x24.50 мм; MB: 31.75x20.00x32.00 мм; MC: 45.00x30.00x32.00 мм.
  • Диаметр изделий: М3 - М12, длина 9.5 мм - Макс. 300 мм (саморезы для сэндвич-панелей).
  • Вид сверла: бур, бур с крылышками Wolfram и др.
  • Материал изделий: углеродистая сталь AISI 1018, AISI 1022; нерж. сталь SUS 304.
СВЯЖИТЕСЬ С НАМИ КАТАЛОГ ОБОРУДОВАНИЯ
  • Гарантия
  • Доставка
  • Пусконаладка
  • Кредитование
  • info@solarbear.tw

Full Description

Поставщик: SOLAR BEAR ENGINEERING CO., LTD.
Страна происхождения: Тайвань


Характеристики

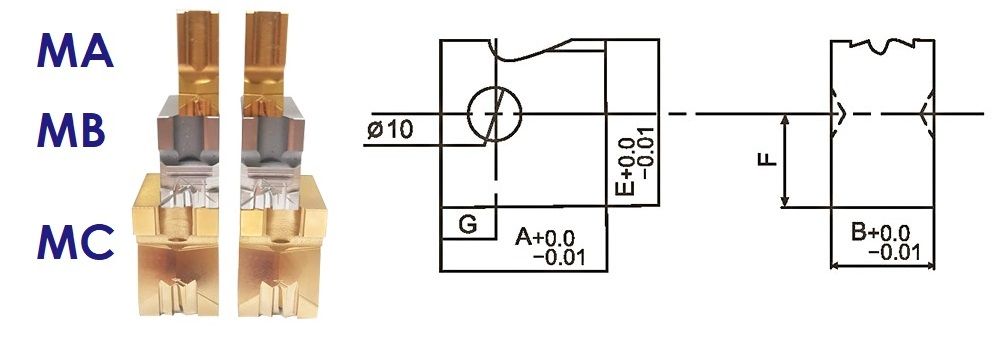

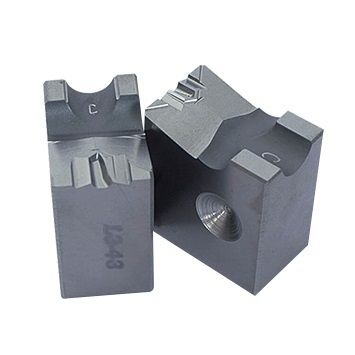

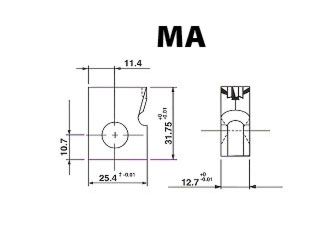

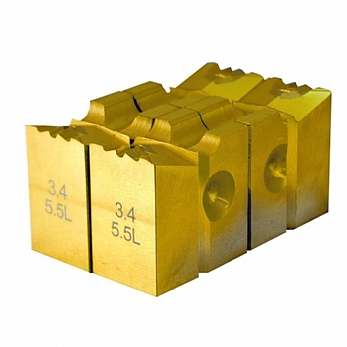

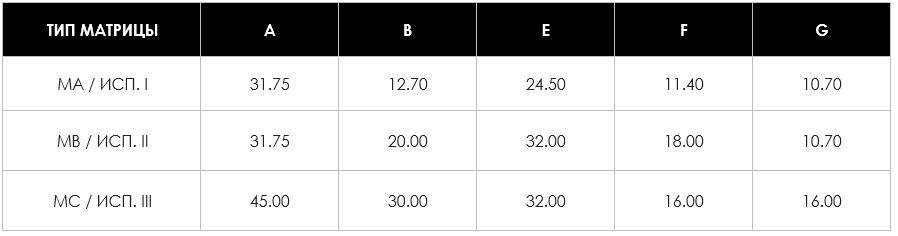

ОСНОВНЫЕ ТИПЫ МАТРИЦ

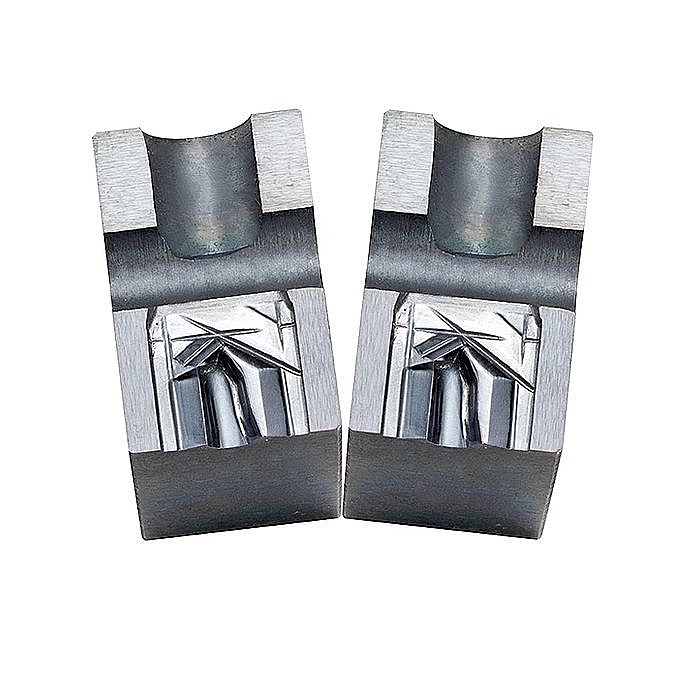

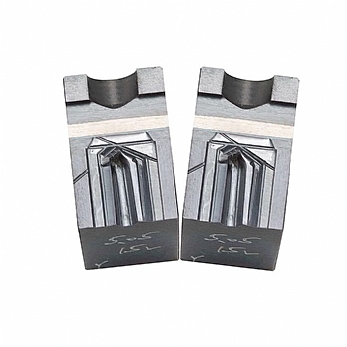

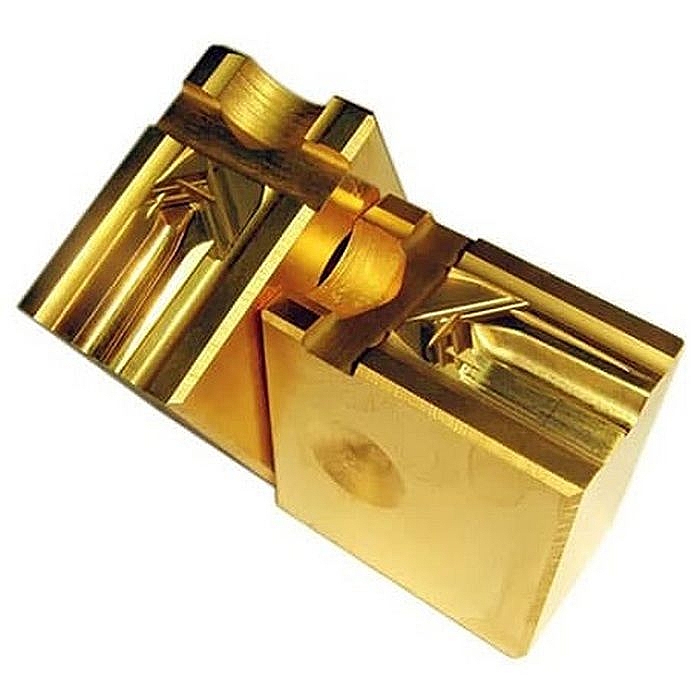

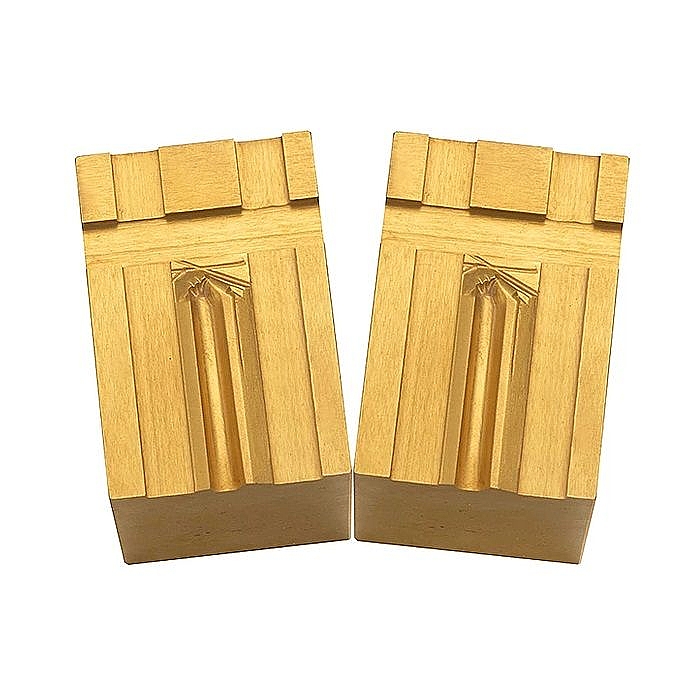

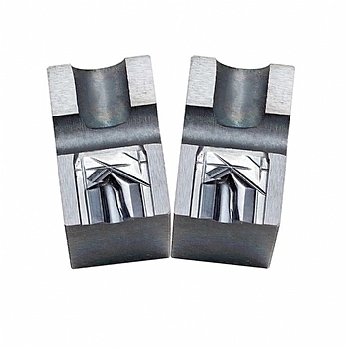

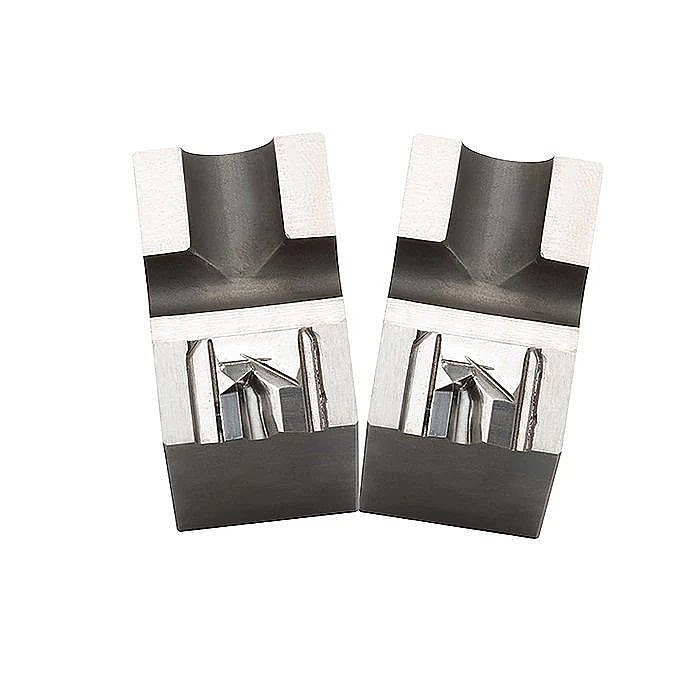

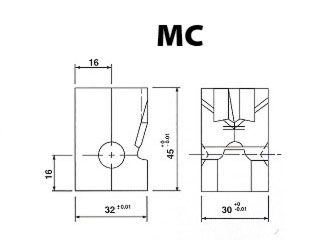

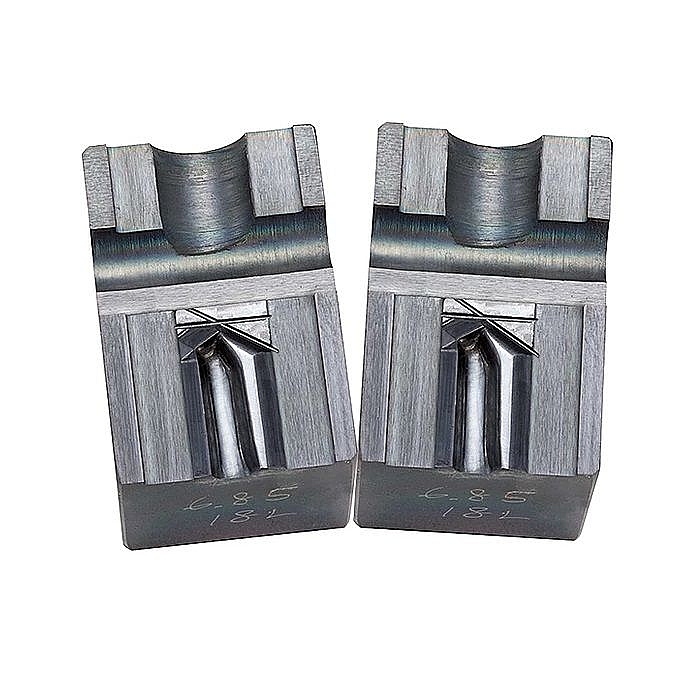

Матрица - тип МА Матрица - тип МВ Матрица - тип МС

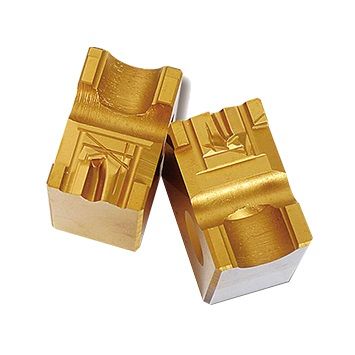

МАТЕРИАЛ МАТРИЦ

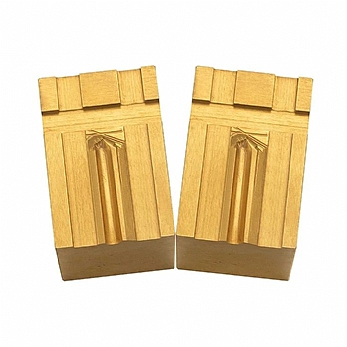

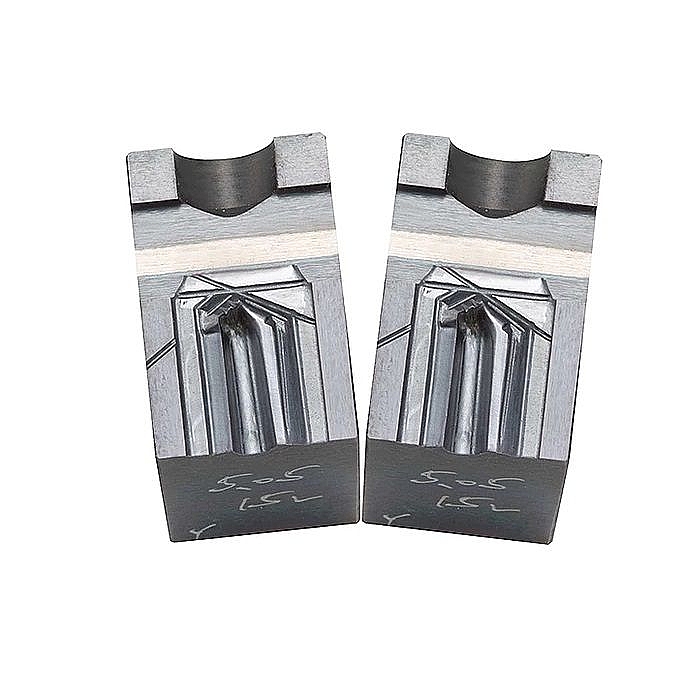

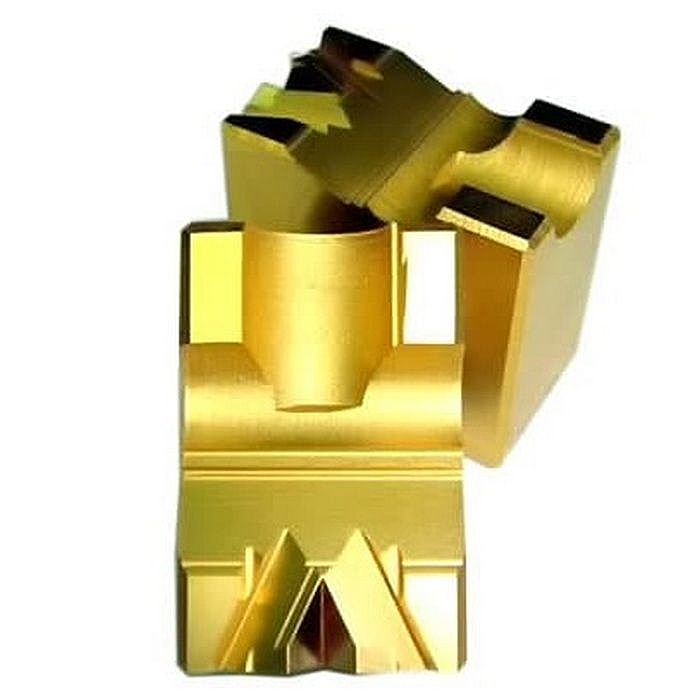

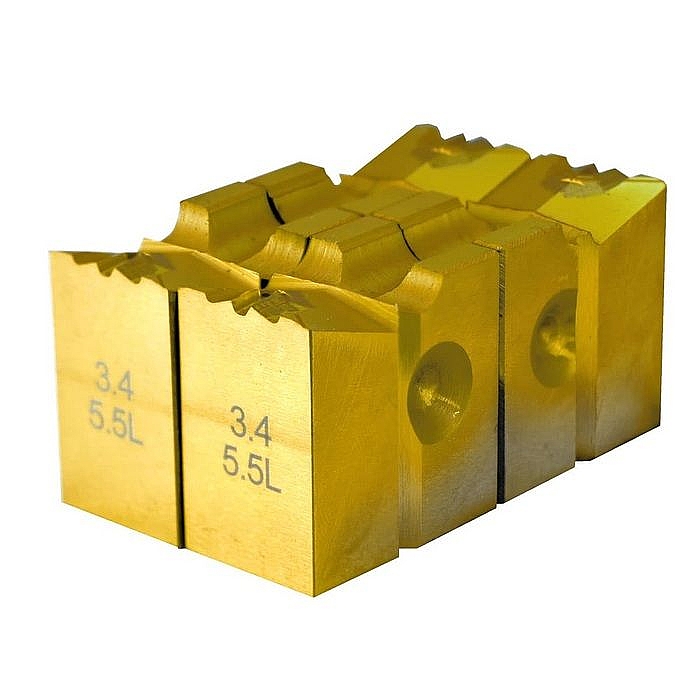

Быстрорежущая сталь + покрытие TIN Твердосплавный материал

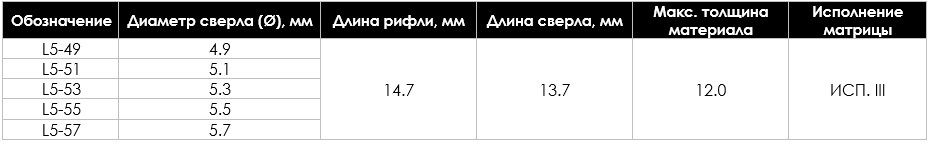

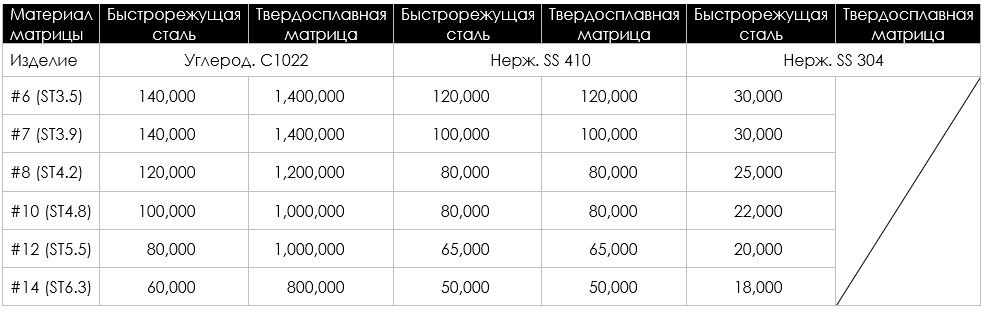

СТОЙКОСТЬ МАТРИЦ

Ресурс матриц приведён для справки, для сверла №3. Стойкость инструмента зависит от материала матрицы, твёрдости, температуры, качества заготовки изделия, марки стали изделия, своевременной подналадки станков (скорость виброподачи) и прочих условий производства.

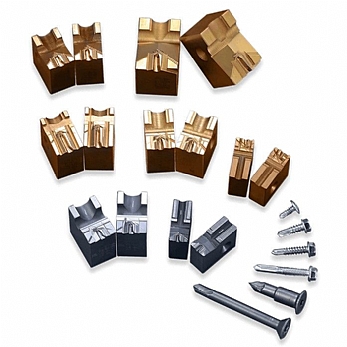

МАТРИЦЫ ПО ЧЕРТЕЖАМ

Изготавливаем матрицы и оснастку согласно чертежам готовых изделий и технических требований. Для того, чтобы разместить заказ необходимо уточнить тип посадочных мест под матрицу (тип-МА, МВ или МС), вид сверла, диаметр резьбы изделия и модель станков.

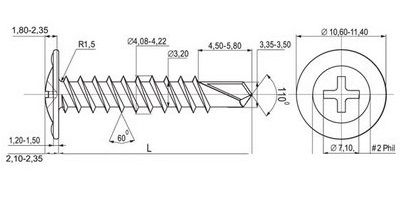

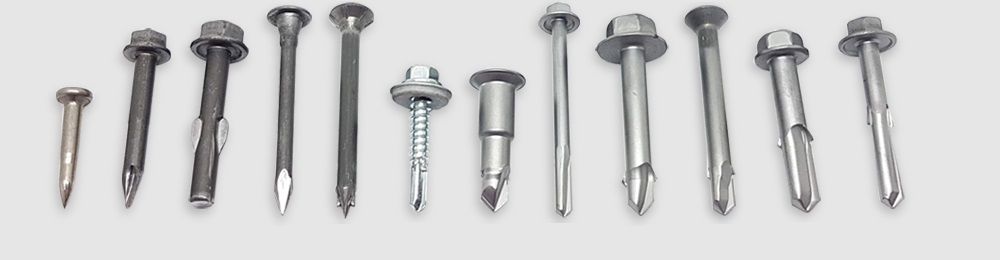

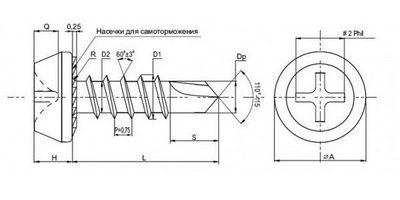

Саморез-клоп Саморез с пресс-шайбой

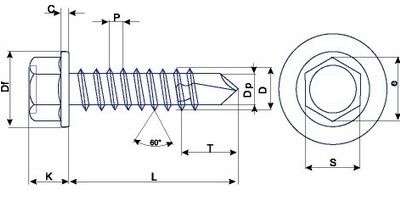

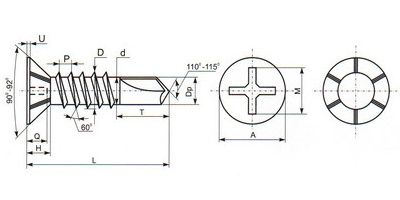

Оконный саморез DIN7504P Кровельный саморез DIN7504K

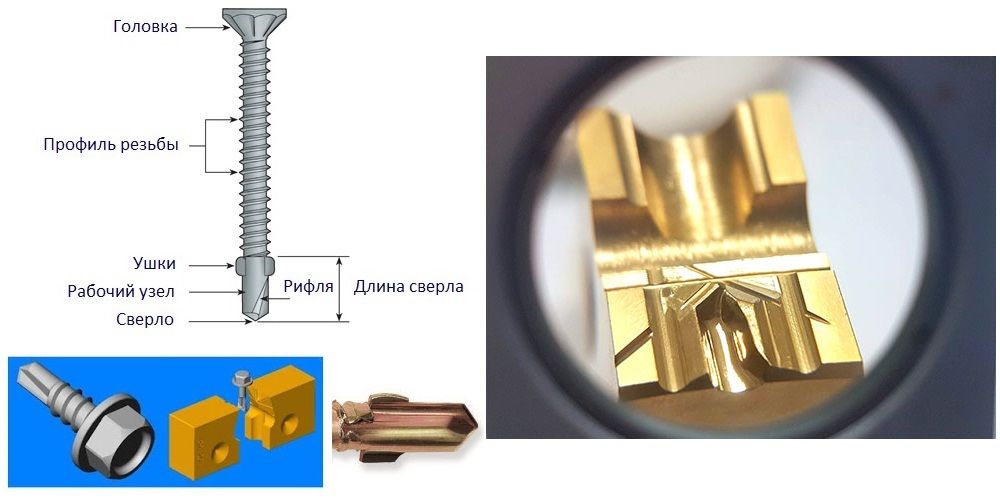

ПРИНЦИП РАБОТЫ МАТРИЦ





После высадки головки полуфабрикаты подлежащие формированию сверла загружаются в бункер, который ориентирует заготовки головкой вверх, перемещая их по направляющим линейкам в зону обработки. Там их поочередно подхватывает поворотный механизм и переносит в рабочую зону в которой смонтированы обжимные ножи, которые при одновременном обжатии конца заготовки формируют сверло. Образовавшийся после обжатия облой металла в дальнейшем удаляется во время накатывания резьбы на саморез. В процессе обслуживания оборудования технологический персонал обязан проводить профилактические работы по очистке, смазке и регулировке оборудования в соответствии с технологическим регламентом эксплуатации данного оборудования.



СТАНОЧНАЯ ОСНАСТКА

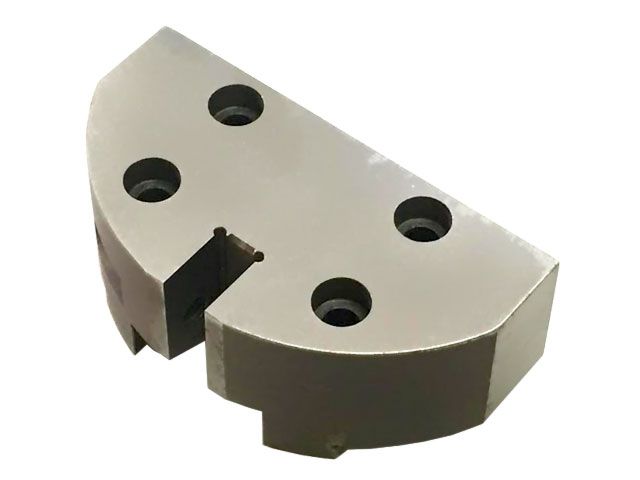

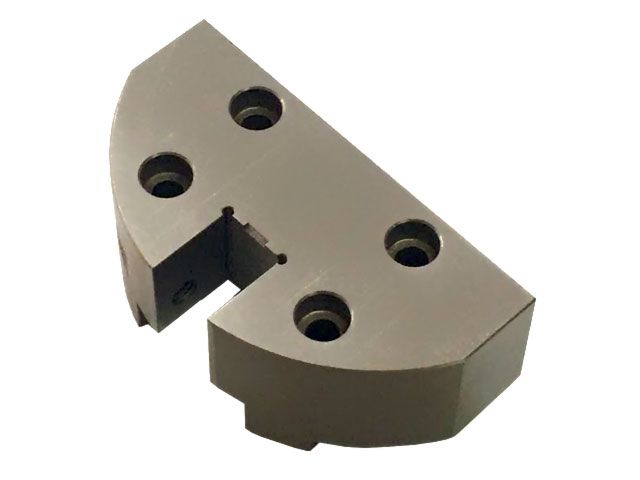

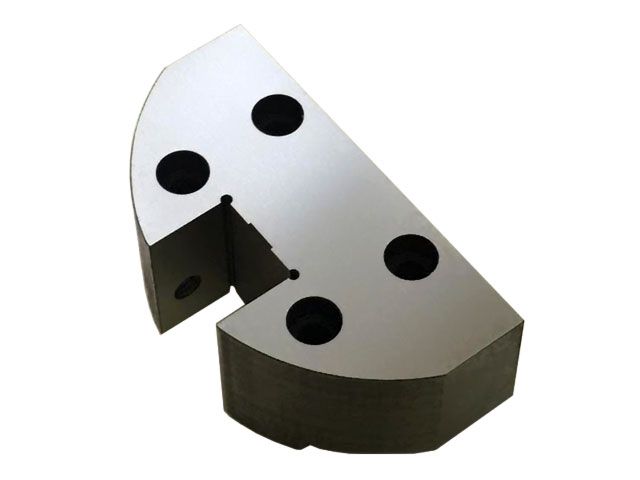

Держатель матриц - МА Держатель матриц - МВ Держатель матриц - МС

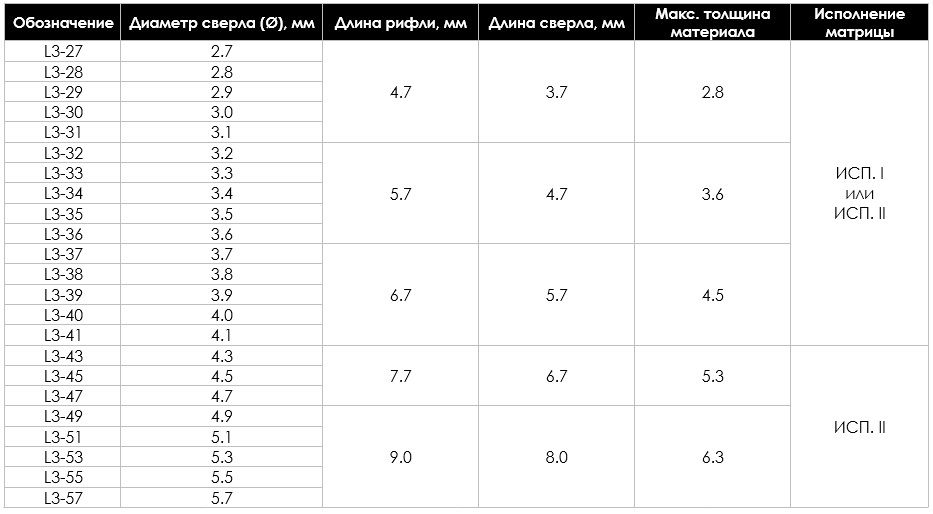

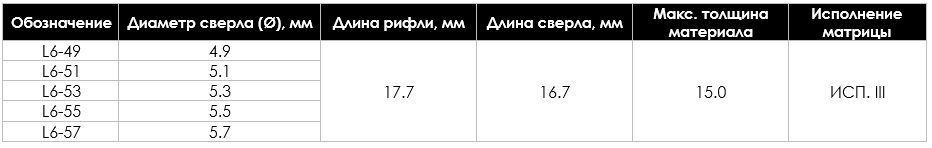

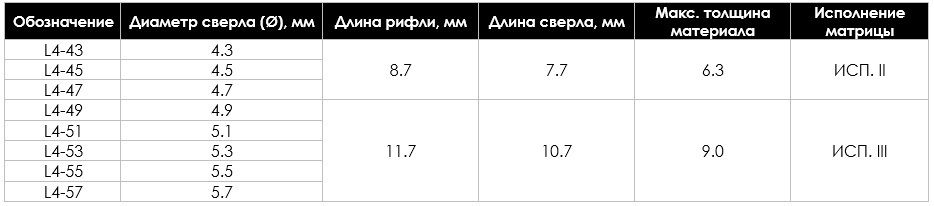

Спецификация

Размер в мм

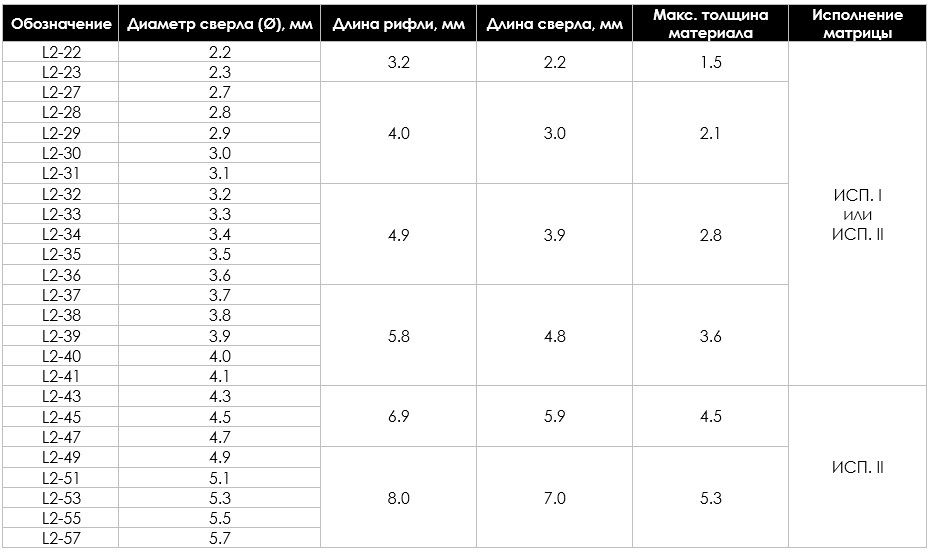

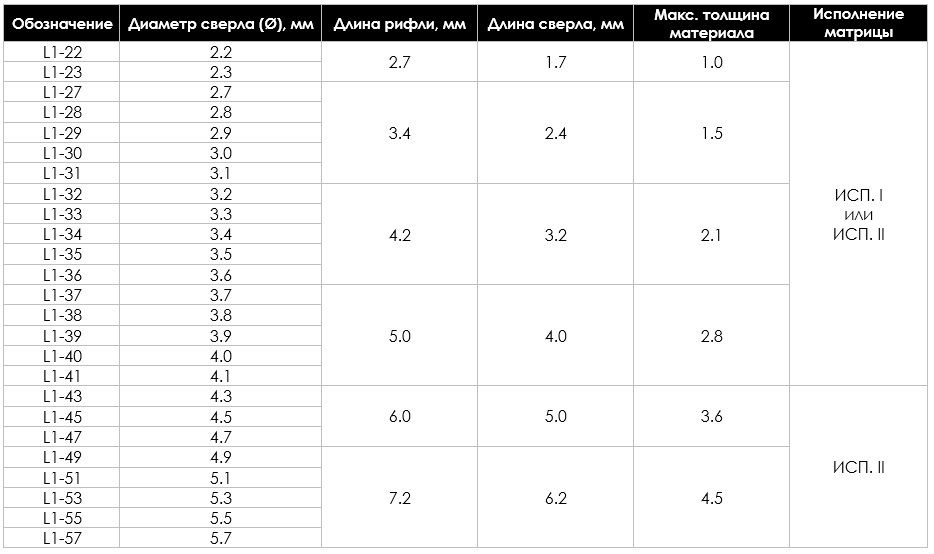

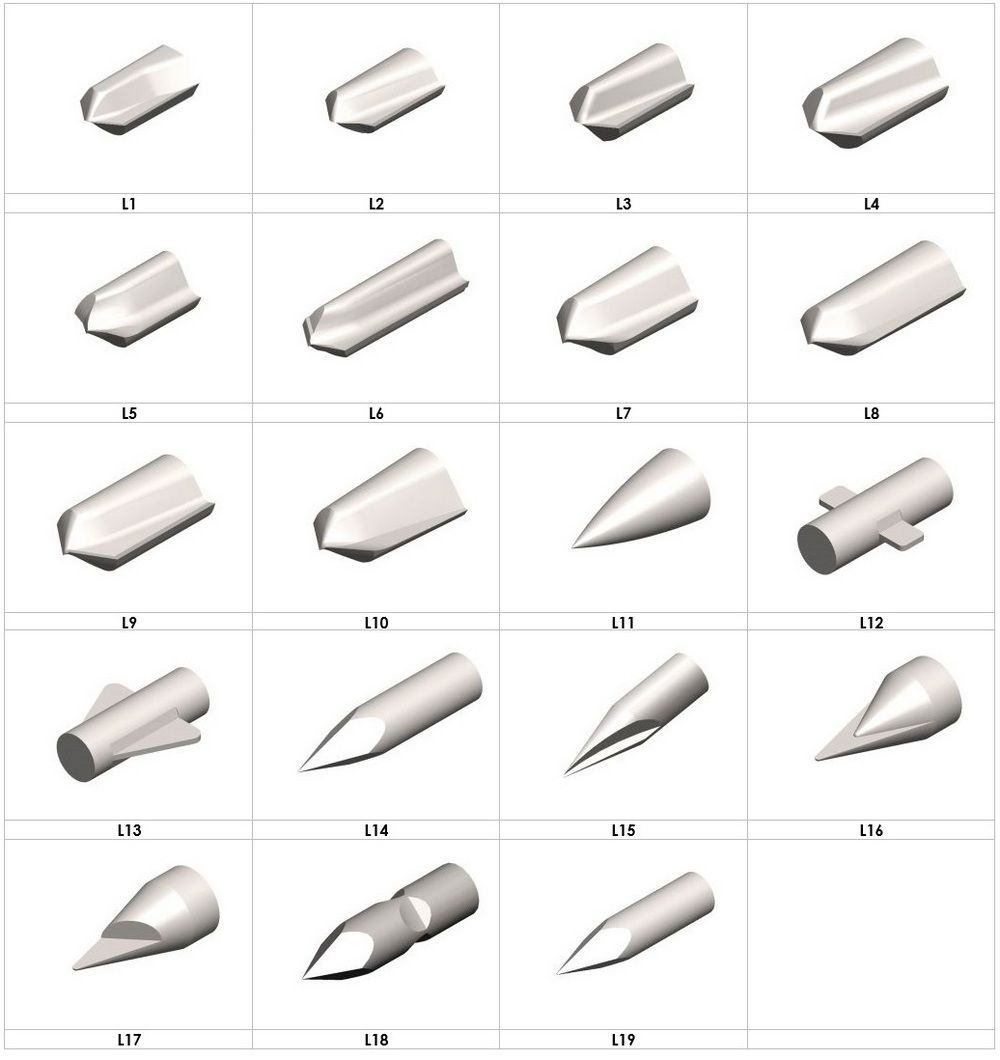

ТИП СВЕРЛА



Сверло NO.1

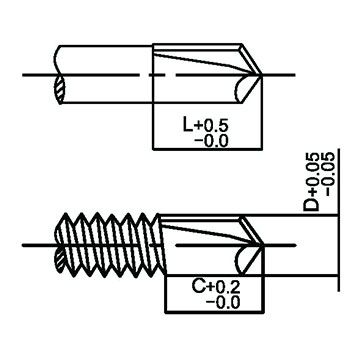

Длина рифли, L / Длина сверла, С

Сверло NO.2

Длина рифли, L / Длина сверла, С

Сверло NO.3

Длина рифли, L / Длина сверла, С

Сверло NO.4

Длина рифли, L / Длина сверла, С

Сверло NO.5

Длина рифли, L / Длина сверла, С

Сверло NO.6

Длина рифли, L / Длина сверла, С





КОМПЛЕКТУЮЩИЕ КАТЕГОРИИ





СТАНОК ДЛЯ ФОРМИРОВАНИЯ СВЕРЛА У САМОРЕЗОВ





Видео-презентация оборудования, инструмента и оснастки из Тайваня
