Product Detail

ГАЕЧНЫЕ МЕТЧИКИ

  • Item Number: 185199
  • Product Category: ИНСТРУМЕНТ ДЛЯ НАРЕЗАНИЯ И НАКАТЫВАНИЯ РЕЗЬБЫ
  • Out of Stock
  • Comments

Описание

  • Гаечные резьбонарезные метчики используются для нарезания резьбы в гайках и гаечных изделиях. Такой метчик имеет более длинные хвостовик и заходную (калибрующую) режущую часть.
  • При работе метчик из гайки не вывинчивают, а готовые гайки нанизывают на удлинённый хвостовик, который имеет 2 исполнения: прямолинейный и радиусный (изогнутый).
  • Метчик с хвостовиком (радиусный, изогнутый) применяют на резьбонарезных автоматах. В этом случае гайки под напором друг друга перемещаются до конца инструмента, где падают в тару.
  • Код (коды) ТНВЭД ЕАЭС: 8207.40.00.00-7.
СВЯЖИТЕСЬ С НАМИ КАЛЬКУЛЯТОР ВЕСА
  • Гарантия
  • Доставка
  • Пусконаладка
  • Кредитование
  • info@solarbear.tw

Full Description

Поставщик: SOLAR BEAR ENGINEERING CO., LTD.
Страна происхождения: Тайвань


Особенности

Мы изготавливаем гаечные метчики в широком ассортименте: для углеродистых и холодноштампованных гаек, для нержавеющих и горячештампованных гаек, для гаек из нержавеющей стали тверже 28HRC, легированной стали, боросодержащей стали и др. Гаечные метчики служат для нарезания сквозных резьб за один проход в гайках без свинчивания гаек путем их нанизывания на хвостовую часть. Применяются на специальных станках или гайконарезных автоматах для нарезания резьбы в гайках из углеродистой, легированной, нержавеющих сталей. Специальная конструкция стружечных канавок метчика обеспечивает лучшее удаление стружки при нарезании резьбы в гайках. Метчики производятся с метрической и дюймовой резьбой.

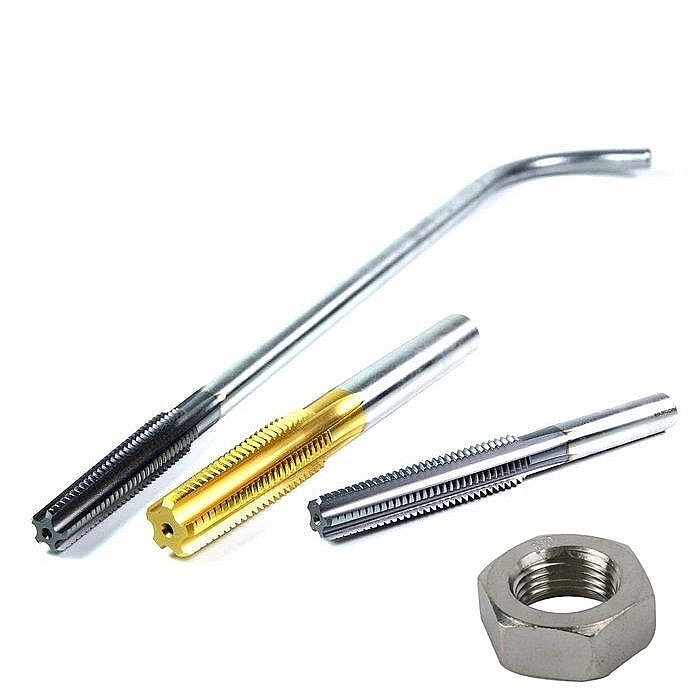

КОНСТРУКЦИЯ МЕТЧИКОВ

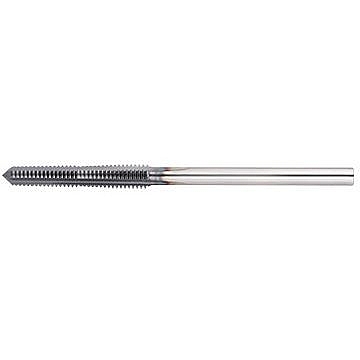

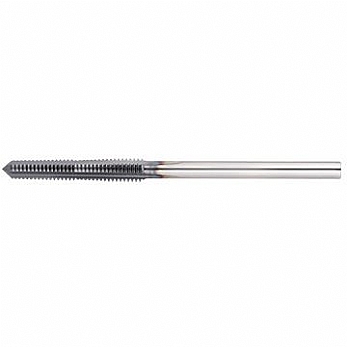

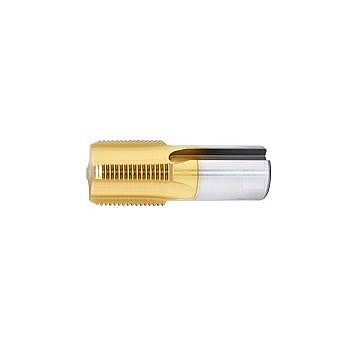

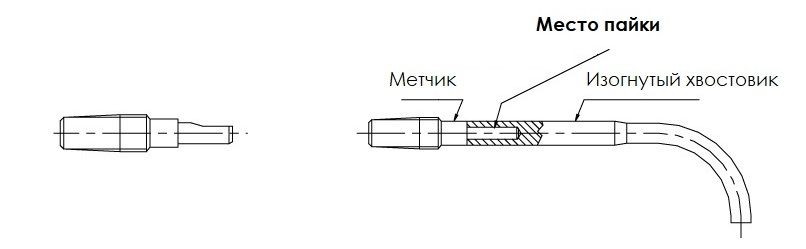

КОРОТКИЙ МЕТЧИК БЕЗ ХВОСТОВИКА
Гаечный метчик короткий без хвостовика широко используется в крепежных производствах и в металлообработке. Заказчик должен самостоятельно соединить короткий метчик с изгонутым хвостовиком с помощью пайки. Таким образом использованный метчик легко заменить новым.

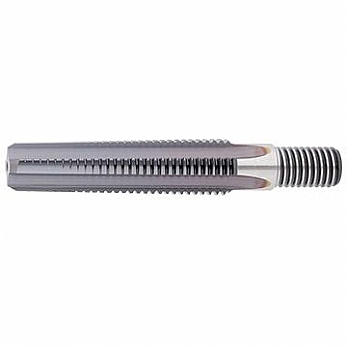

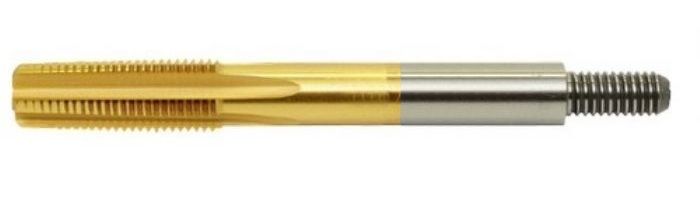

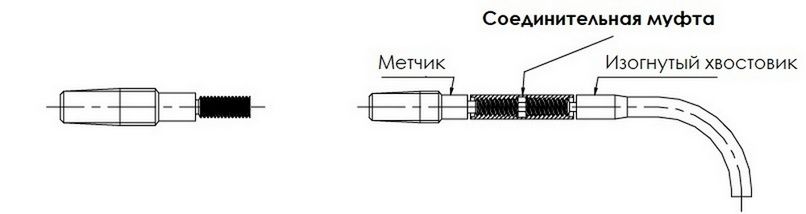

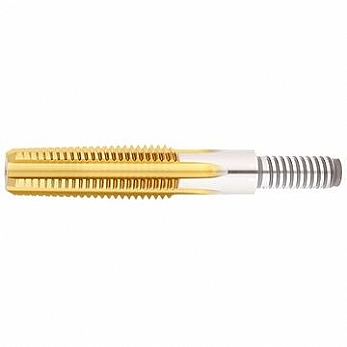

СОСТАВНОЙ МЕТЧИК БЕЗ ХВОСТОВИКА
Метчик такого типа соединяется с изогнутым хвостовиком с помощью соединительной муфты, что значительно сокращает время наладки автомата. Применение соединительных муфт также снижает вероятность поломки метчика из-за сильного крутящего момента.

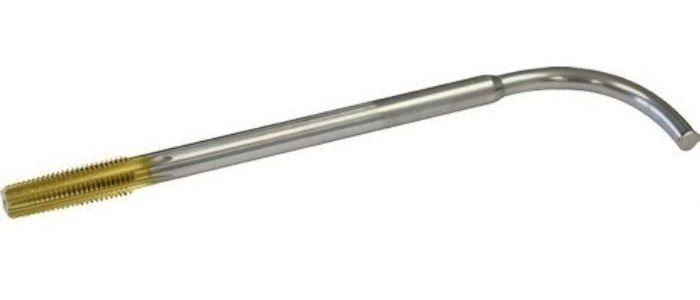

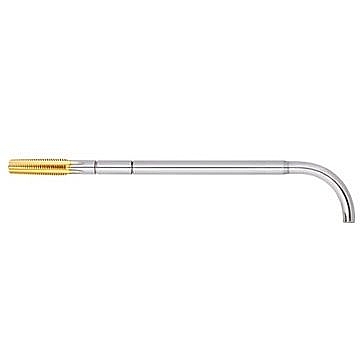

СВАРНОЙ МЕТЧИК С ИЗОГНУТЫМ ХВОСТОВИКОМ
Цельный сварной метчик с хвостовиком изогнутой формы применяют уже в полноценных гайконарезных автоматических станках. Не требует оборудования для подгонки. Все технологические процессы сделаны на нашем заводе по чертежам заказчика. Т.е. поставил и начал работать.

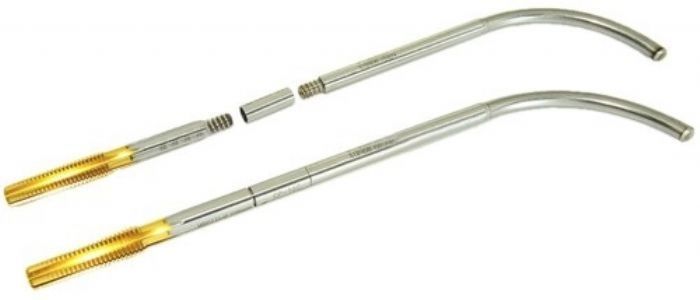

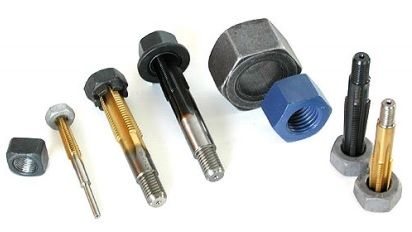

СБОРНЫЙ МЕТЧИК С ИЗОГНУТЫМ ХВОСТОВИКОМ
Составные (сборные: метчик, муфта, хвостовик) гаечные метчики с хвостовиком изогнутой формы экономят время и трудовые затраты на переналадку автомата. Канавки же выполняют функцию стружкоотводов, так как стружка неизбежно появляется в процессе работы.



МАТЕРИАЛ И ПОКРЫТИЕ МЕТЧИКОВ



Материал метчика: инструментальняа сталь (SK4+M2), быстрорежущая сталь с повышенным содержанием ванадия (HSS+M10), нержавеющая сталь (SUS), порошковая быстрорежущая сталь, твердосплавный материал; допускается дополнительная обработка поверхности и нанесение специальных покрытий: карбонитрид титана (TiCN), покрытие TiN – нитрид титана с низким коэффициентом трения или покрытие CrN – отличный выбор для обработки материалов группы ISO N и изделий из низколегированной стали.





TiN

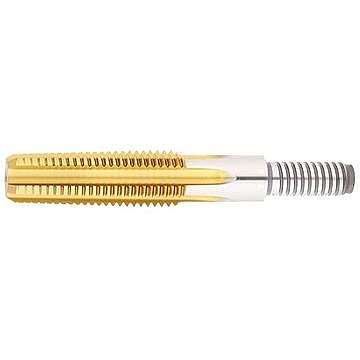

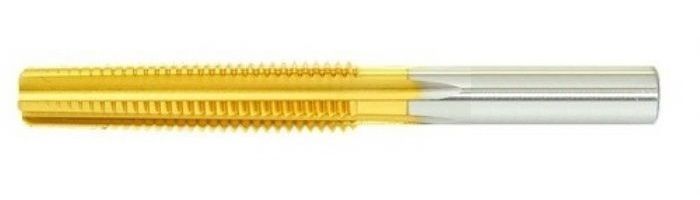

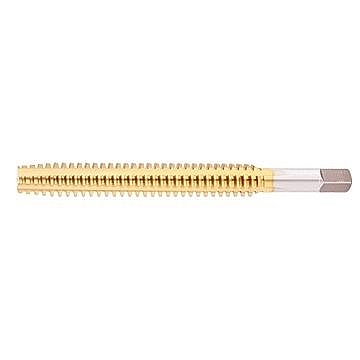

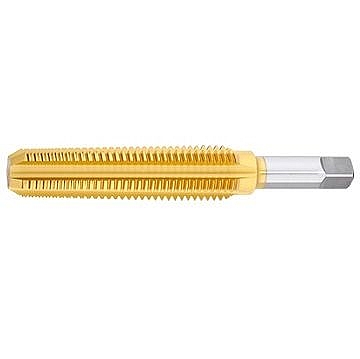

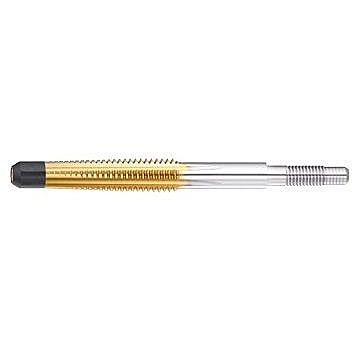

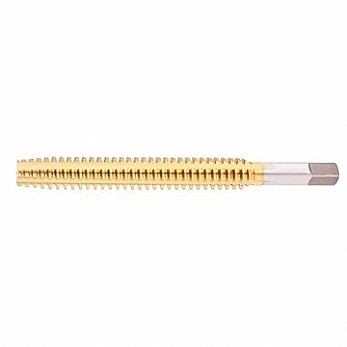

Метчики с покрытием TiN (нитрид титана, цвет покрытия - золотой) больше всего подходят для нарезания резьбы в гайках из углеродистой или низкоуглеродистой стали.
TiCN
Метчик с покрытием TiCN (карбонитрид титана, цвет покрытия - сине-серый) обладает лучшей прочностью и ударной вязкостью благодаря покрытию и материалу из которого он изготовлен, как правило, это инструментальная быстрорежущая сталь. Покрытие увеличивает срок службы метчика и обеспечивает более высокую производительность при нарезании резьбы в термообработанных и легированных гайках.



СТОЙКОСТЬ МЕТЧИКОВ





Метчик Шт. изделий Материал Покрытие
М6 х 1.0 120,000 - 100,000 HSS TiN
M8 x 1.25 120,000 - 100,000 HSS TiN
M10 x 1.5 120,000 - 100,000 HSS TiN
M12 x 1.75 100,000 - 80,000 HSS TiN
M16 x 2.0 100,000 - 80,000 HSS TiN

*Шестигранная гайка из углеродистой стали DIN 934 / ГОСТ 5915-70, ГОСТ 5927-70, ГОСТ 22354-77 / ISO 4032 и ISO 8673.

Характеристики

ЦЕЛЬНЫЕ СВАРНЫЕ МЕТЧИКИ (1 ДЕТАЛЬ)



СБОРНЫЕ СОСТАВНЫЕ МЕТЧИКИ ИЗ ТРЁХ ЧАСТЕЙ (3 ДЕТАЛИ)





АССОРТИМЕНТ МЕТЧИКОВ

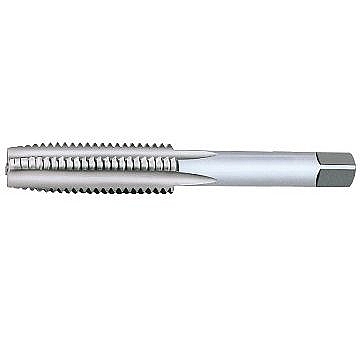

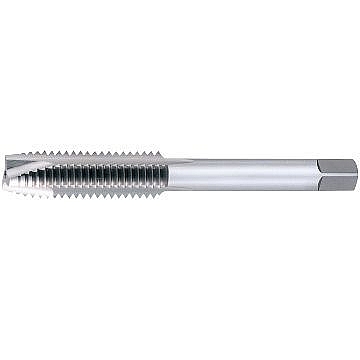

  • Метчики с прямыми стружечными канавками для нарезания резьбы в сквозных и глухих отверстиях гаек.
  • Метчики со спиральной подточкой для нарезания резьбы в сквозных отверстиях гаек.

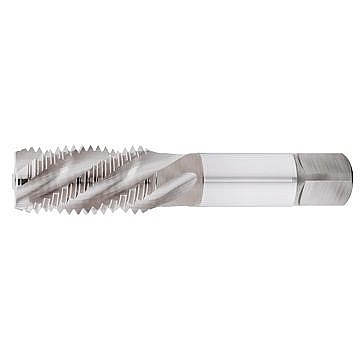

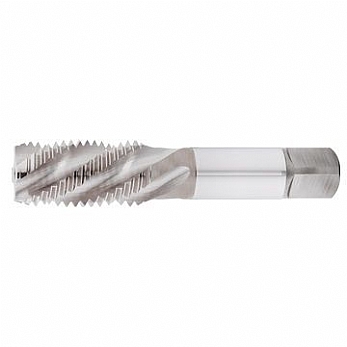

  • Метчики со спиральными стружечными канавками для нарезания резьбы в глухих отверстиях гаек.

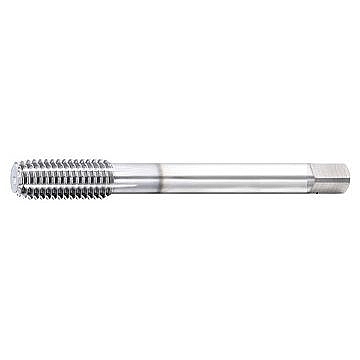

  • Метчики-раскатники для нарезания резьбы в сквозных и глухих отверстиях, которые формируют резьбу за счет пластической деформации, а не резанием.
  • Цельные сварные и сборные метчики.
  • Метчики по чертежам заказчика и др.


Спецификация

Мы имеем возможность разрабатывать инструмент и оснастку согласно чертежам готовых изделий и технических требований (при этом необходимо уточнить размер продукции и шаг резьбы, материал метчика и покрытие метчика).

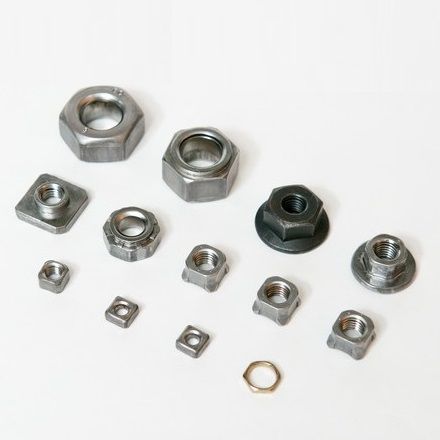

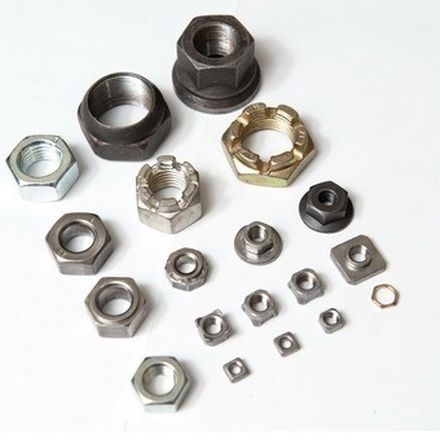

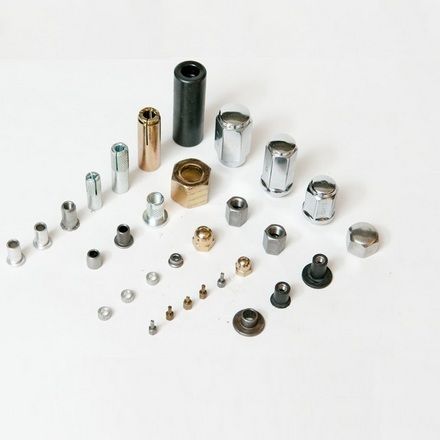

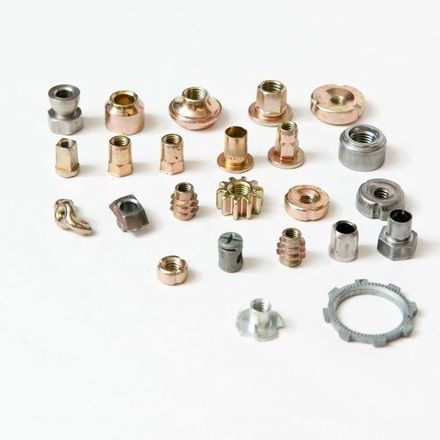

МЕТЧИКИ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ В ГАЙКАХ





  Гайка корончатая низкая, прорезная: DIN 937、979
Гайка низкая с мелкой резьбой с фаской: DIN 439、936
Шестигранная гайка: DIN 555、934、971、2510、6915
Гайка самостопорящаяся: DIN 980、982、985、6924、6925、6926、6927
Гайка квадратная приварная: DIN 928、929
Гайка квадратная: DIN 557
Гайка квадратная низкая: DIN 562
Гайка шестигранная прорезная корончатая: DIN 935
Шестигранная гайка с фланцем, высокопрочная: DIN 6923
  Шестигранная гайка: DIN 555、934、971、2510、6915
Гайка квадратная анкерная: DIN 798
Гайка шестигранная прорезная корончатая: DIN 935
Гайка низкая шестигранная: DIN 936
Гайка шестигранная корончатая низкая, прорезная: DIN 937、979
Гайка самостопорящаяся: DIN 980、985、6924、6925
Гайка стопорная пружинная, самоконтрящаяся: DIN 7967
  Гайка самоконтрящаяся колпачковая: DIN 986
Гайка колпачковая шестигранная высокая: DIN 1587
Гайка колпачковая низкая шестигранная: DIN 917
Гайка рифлёная нажимная: DIN 466
Гайка-барашек (барашковая): DIN 315
Муфта мебельная резьбовая со шлицем: DIN 7965
Гайка колесная с фланцем: DIN 74361

Технология

Метчик — инструмент для нарезания внутренних резьб, представляет собой винт с прорезанными прямыми или винтовыми стружечными канавками, образующими режущие кромки. Метчик хвостовой частью крепится в вороток, рабочей частью вводится в отверстие, в котором при проворачивании воротка возвратно-поступательными движениями нарезается резьба. Рабочая часть метчика имеет режущую и калибрующую части. Задняя поверхность для исключения трения её об обрабатываемую деталь выполняется затылованной (некруглой). Профиль резьбы метчика должен соответствовать профилю нарезаемой резьбы. При нарезании резьб часто используют комплекты из двух или трёх метчиков (чернового, среднего, и чистового), отличающихся размерами и точностью профиля; на вязких материалах (к примеру титановых сплавах) используются комплекты из пяти метчиков. Для выполнения большинства бытовых слесарных работ достаточно двух метчиков, именно такие комплекты поступают в розничную торговлю. Различают метчики для глухих и сквозных отверстий. Метчики изготавливаются из твёрдого сплава либо из быстрорежущей стали. Метчики могут использоваться на токарных и сверлильных станках и обрабатывающих центрах (машинные метчики), а также для нарезания резьб вручную. Машинный метчик отличается от ручного формой заходной части. Метчик закрепляют на станке в специальном патроне (патрон с осевой компенсацией) либо обычном цанговом патроне с цангой для метчиков. Также в последнее время в качестве альтернативы патронам с осевой компенсацией стали появляться цанги с компенсацией, которые можно использовать на обычном цанговом патроне. Для получения внутренних резьб пластическим деформированием (накатыванием) применяют бесстружечные метчики (раскатники). Их основным отличием от режущих метчиков является отсутствие стружечных канавок.



ГАЕЧНЫЕ МЕТЧИКИ



Существуют также гаечные метчики, используемые для изготовления гаек. Такой метчик имеет более длинные хвостовик и заходную (калибрующую) режущую часть. Хвостовик получил функциональное удлинение, что позволяет выполнять нарезание нескольких последовательно подаваемых гаек без необходимости выворачивать метчик после каждой из них. В процессе работы гайки, по мере нарезания, сбрасываются без участия человека. Отштампованная заготовка гайки поступает на промежуточный и далее в приемный бункер резьбонарезного станка. Из бункера заготовка по вертикальным направляющим падает в узел нарезки резьбы, где пневматический толкатель прижимает заготовку гайки к приводному вращающемуся метчику, проталкивая ее вдоль рабочей части стержня метчика, формируя внутреннюю резьбу. Готовые гайки сбрасываются с хвостовой части изогнутого метчика в контейнер для готовой продукции.
