Product Detail

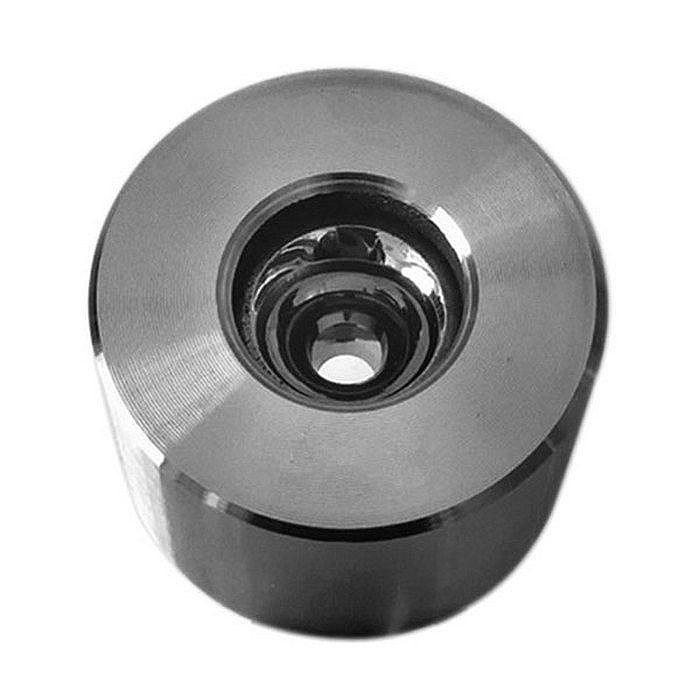

ВОЛОКИ АЛМАЗНЫЕ (ФИЛЬЕРЫ)

  • Item Number: 185201
  • Product Category: ИНСТРУМЕНТ ДЛЯ ВОЛОЧЕНИЯ, ШЕВИНГОВАНИЯ И ПРОКАТКИ
  • Out of Stock
  • Comments

Описание

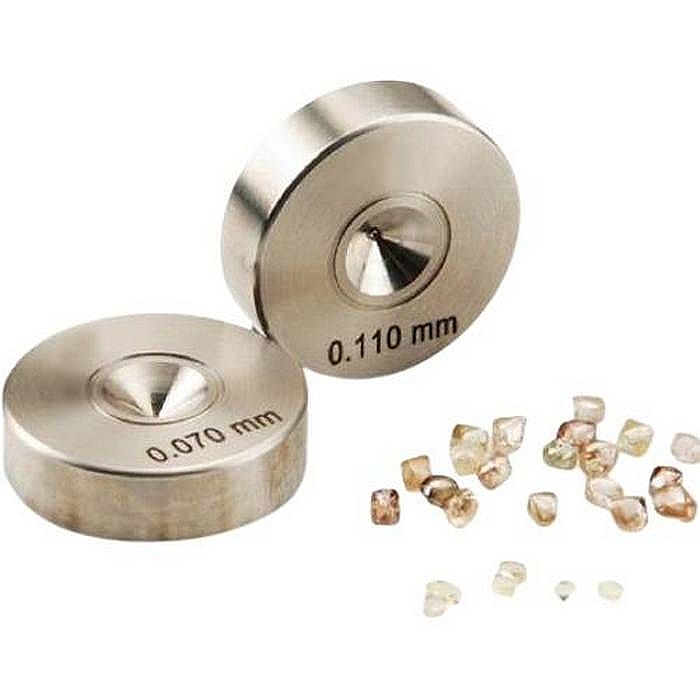

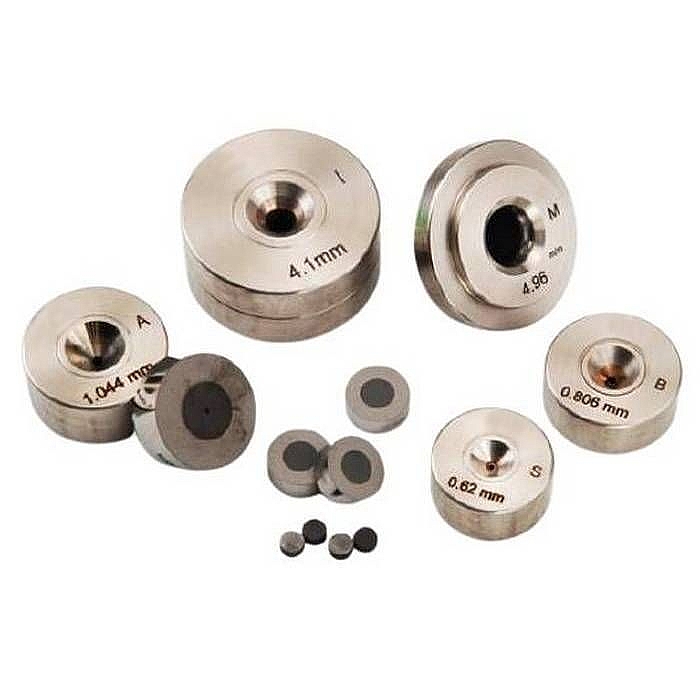

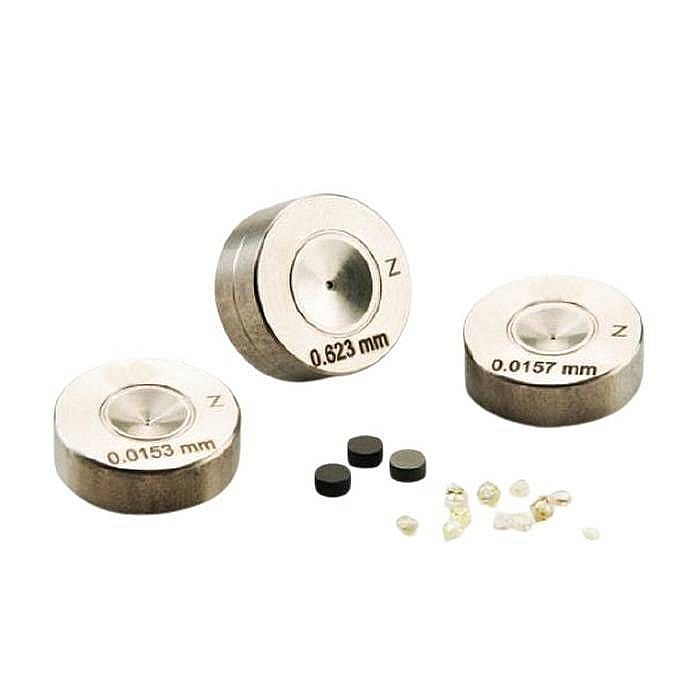

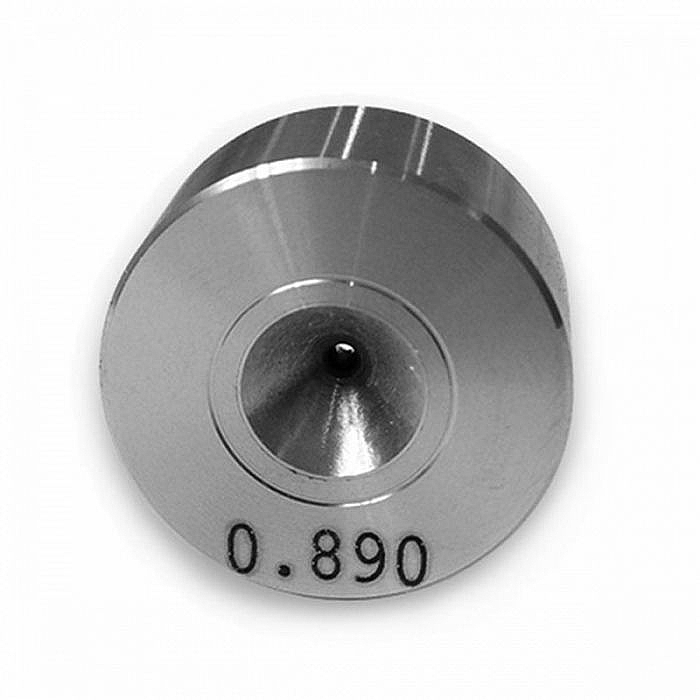

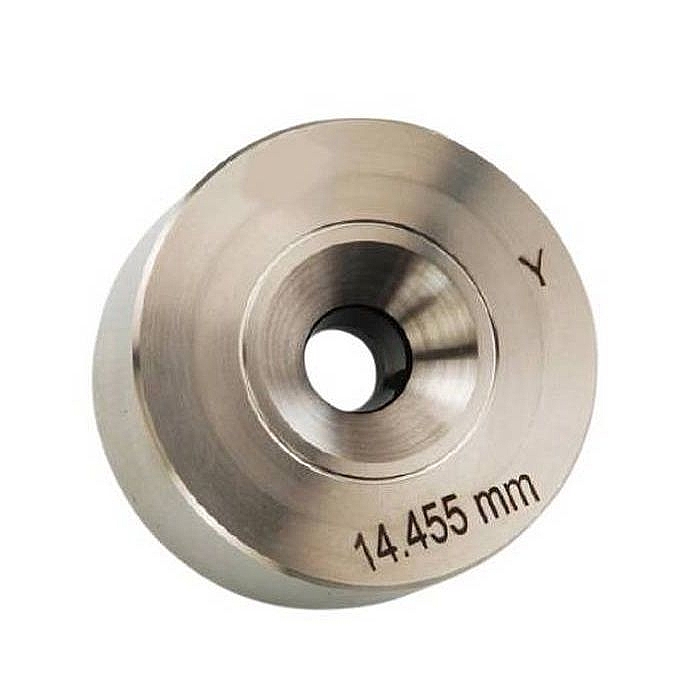

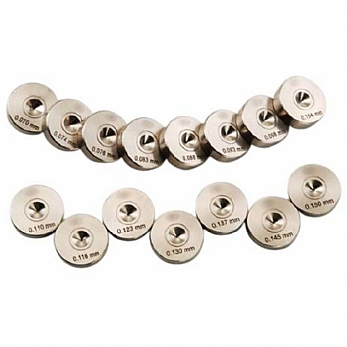

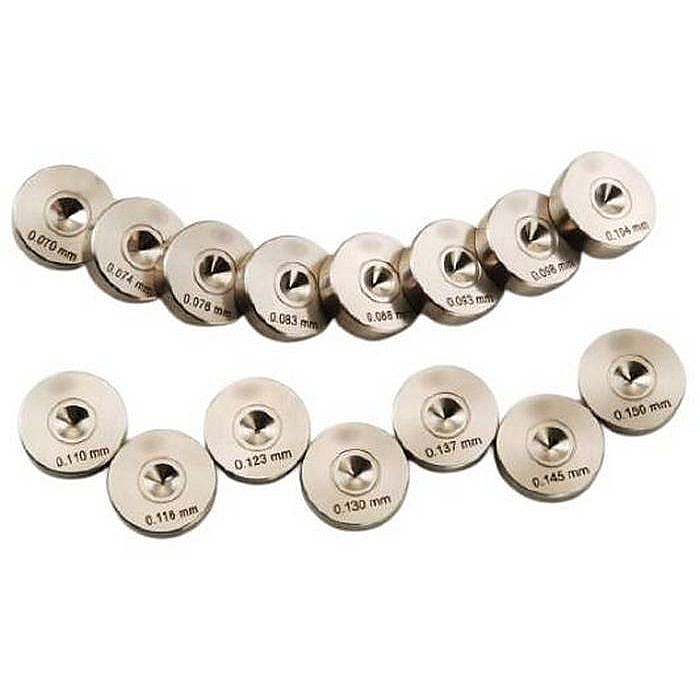

  • Волоки изготовлены из высококачественных природных алмазов, надёжно запресованных с армированием вставки, огранкой и полировкой. Обеспечивают превосходное качество и гладкую поверхность проволоки.
  • Подходят для высокоскоростного волочения сверхтонкой проволоки - магнитная проволока, проволока из нержавеющей стали, ультратонкий вольфрам, медь, драгоценные металлы и т. д.
  • Доступны размеры алмазных волок от 0,015 мм до 2,0 мм.
  • Код (коды) ТН ВЭД ЕАЭС: 8477 908 00 0.
СВЯЖИТЕСЬ С НАМИ КАТАЛОГ ОБОРУДОВАНИЯ
  • Гарантия
  • Доставка
  • Пусконаладка
  • Кредитование
  • info@solarbear.tw

Full Description

Поставщик: SOLAR BEAR ENGINEERING CO., LTD.
Страна происхождения: Тайвань


Особенности

Производитель является одним из ведущих производителей волок алмазных на Тайване, предоставляет качественную продукцию и технологию по разумным ценам, удовлетворет потребности партнеров и новых клиентов по всему миру. Репутация производителя подкрепляется растущими референтными поставками волок, инструмента и оснастки в страны Азии – Тайвань, Индия, Индонезия, Япония, Малайзия, Пакистан, Сингапур, Тайланд, материковый Китай и Корея; Америки – США, Аргентина, Бразилия, Мексика; Африки – Египет; Ближнего Востока – Иран, Израиль, Сирия; Европы – Австрия, Франция, Германия, Италия, Недерланды, Испания, Швеция, Турция и Великобритания. Завод постоянно разрабатывает новый инструмент, внедряет дополнительную технологию огранки, полировки алмазов, и армирования сердечника волок. Алмаз ориентирован в процессе огранки - две параллельные стороны идеально отшлифованны, армирование сердечника происходит при помощи спекания порошкового металла и сплавов и последующей обработкой сердечника на высокопрецизионных станках с ЧПУ. Огранка, полировка и армирование увеличивает срок службы инструмента на 20% по сравнению со стандартной продукцией.







Материал для волочения: медь, алюминий, латунь, сталь, оцинкованная сталь, латунированная сталь, сталь с медным покрытием, нержавеющая сталь, молибден, вольфрам, золото, платина, другие твердые стали.

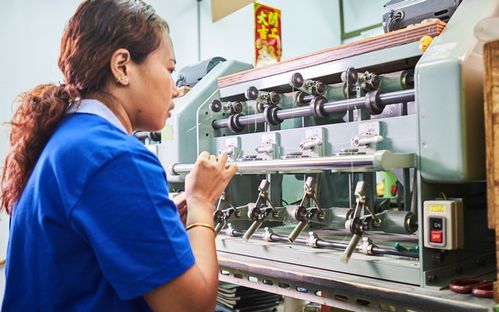

ИНСТРУМЕНТАЛЬНЫЙ ЦЕХ ДЛЯ ИЗГОТОВЛЕНИЯ ВОЛОК АЛМАЗНЫХ

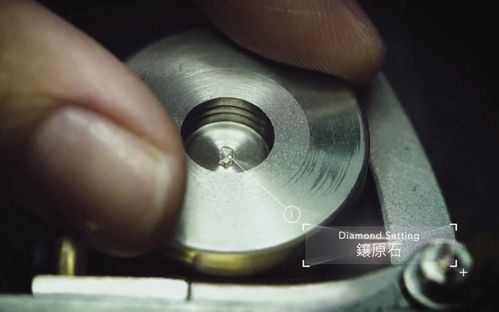

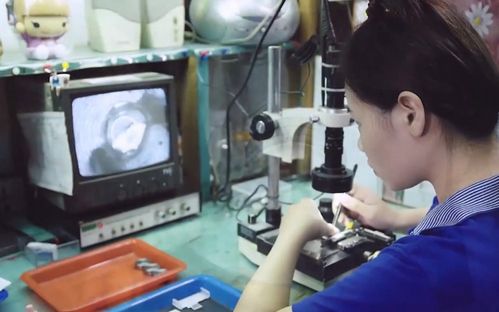

Оптическая инспекция кристалла Установка алмаза в сердечник волоки (фильеры)

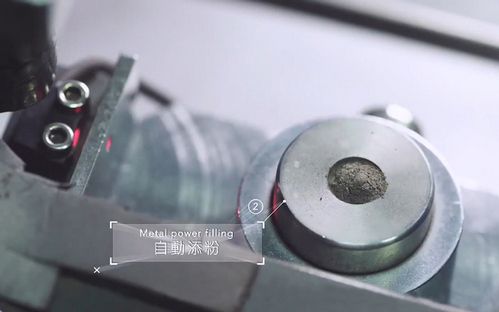

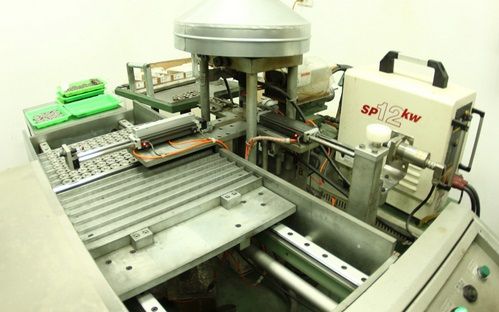

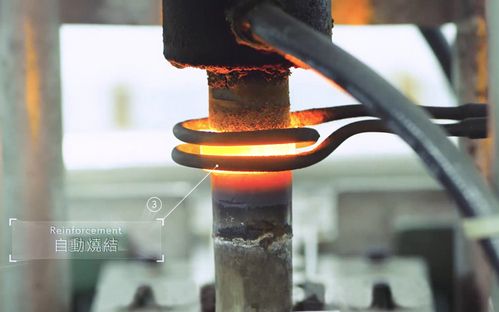

Начинка сердечника порошковым твердосплавным материалом Спекание (армирование) сердечника фильеры

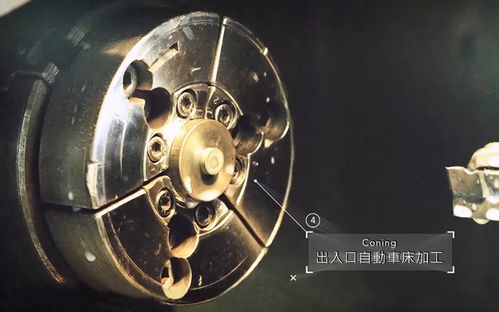

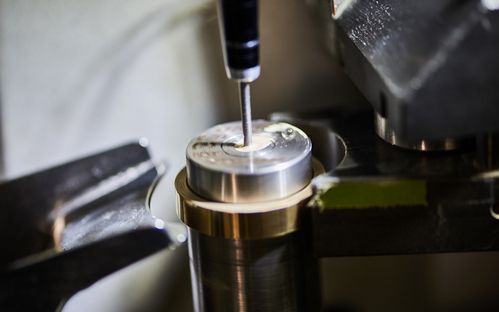

Спекание (армирование) сердечника фильеры Обработка конической части фильеры на станке с ЧПУ

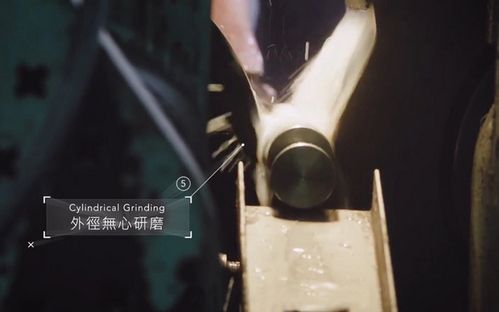

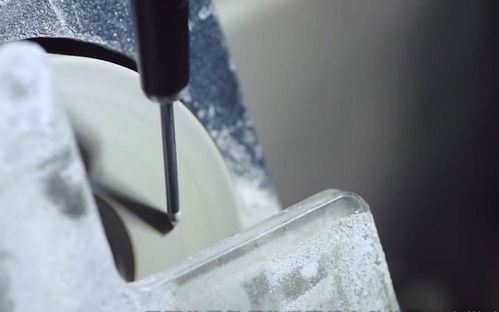

Огранка фильеры Шлифовка фильеры

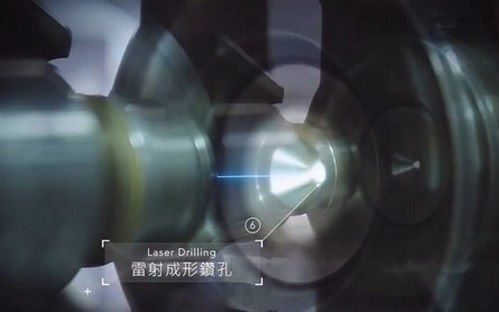

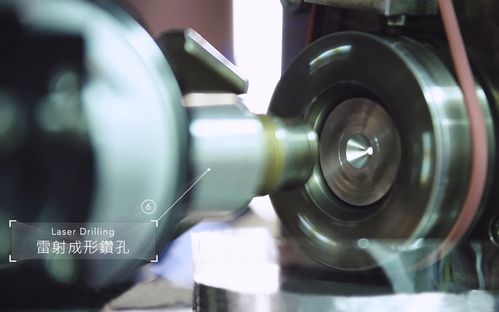

Лазерное бурение отверстия фильеры Лазерное бурение отверстия фильеры

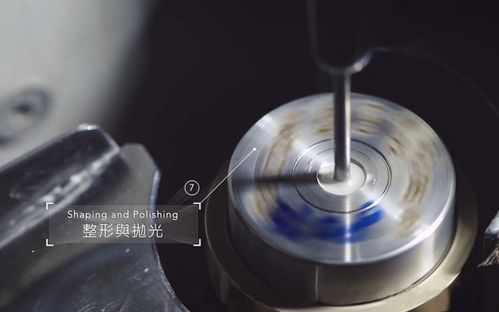

Профилирование рабочего канала фильеры Профилирование рабочего канала фильеры
Финишная полировка фильеры Калибрование отверстия фильеры под нужный размер

Характеристики

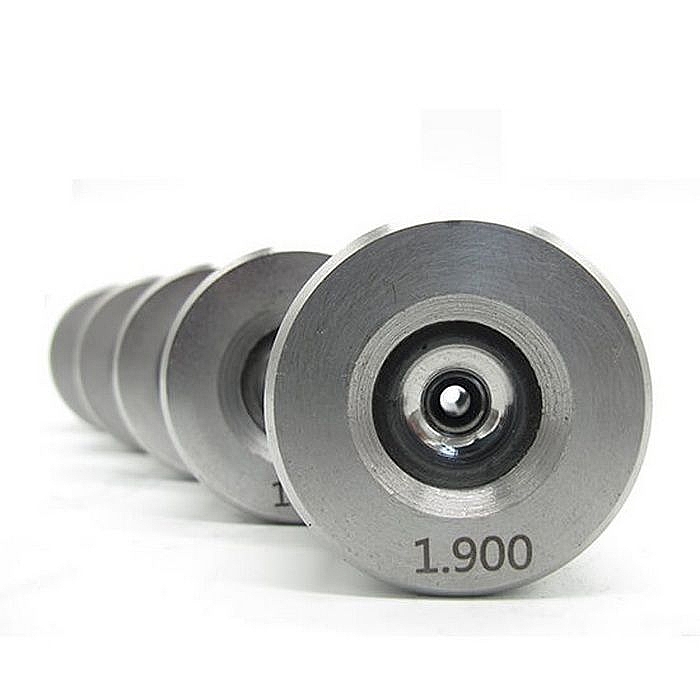

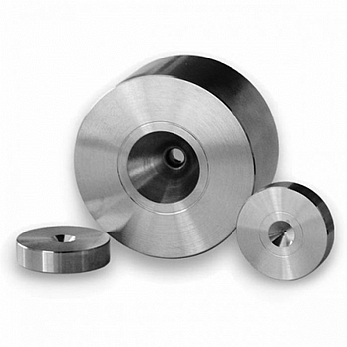

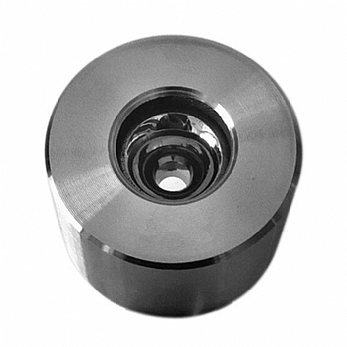

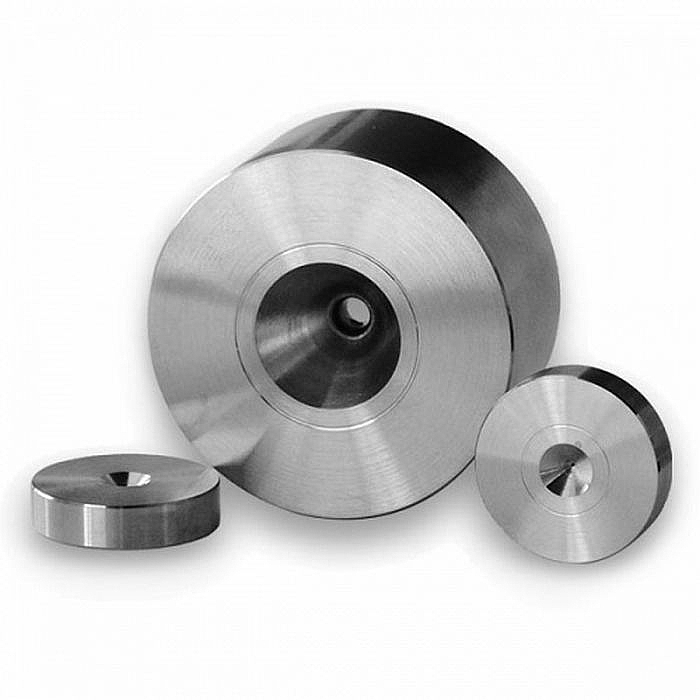

Волоки из природных алмазов изготовлены из натурального камня высокого качества, прошедшего процесс органки, полировки и армирования сердечника. Поверхность волоки и зона пластической деформации идеально отполированы, что позволяет получать продукцию высшего качества. Размер волок: от 0.015 мм до 2.0 мм. Форма канала волок отличается от твердости используемого материала - для твёрдых материалов и для мягких материалов (медь, алюминий, луженная медь, нержавеющая сталь, вольфрам, латунь) форма канала волок будет разная (см. рисунок ниже только для справки).

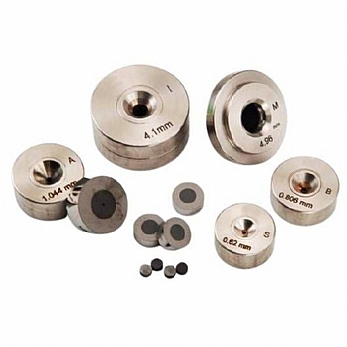

Волоки из монокристаллических алмазов - материал вставки MD111 Element Six (пр-ва Ирландия) имеют точную ориентацию кристала, обладают исключительной износостойкостью, высокой термостойкостью, высокой теплопроводностью имеют увеличенный срок службы на 30% по сравнению с фильерами для волочения из натуральных алмазов. Размер волок: от 0.015 мм до 1.5 мм

Спецификация



При размещении заказа на волоку алмазную укажите следующую информацию, чтобы мы могли предоставить вам наиболее подходящую продукцию:



  • Тип алмаза - ND (натуральный алмаз), MD (монокристаллический алмаз) или PCD (поликристаллический алмаз).
  • Диаметр волоки и допуск на диаметр - обычно с отрицательным допуском или по запросу клиента.
  • Размер корпуса - стандартный или специальный.
  • Материал проволоки - например, золото, серебро, медь, нержавеющая сталь, вольфрам и т. д.
  • Применение - как волочение проволоки (сухое/мокрое), лужение, экструзия.
  • Диаметр проволоки на входе в волоку.
  • Размер вставки - для волок алмазных/поликристаллических, например D-12, D-15 (стандарт ADDMA).

Технология

Производство алмазных волок является сложным и трудоёмким процессом. Производство начинается с оптичесткой инспекции кристалла. Специально отобранные заготовки, близкие к категории драгоценных камней проверяются под микроскопом со стократным увеличением. Заготовка автоматически отбраковывается при наличие даже самых незначительных примесей, трещин и пятен. Ортоскоп фиксирует внутреннее напряжение материала, поскольку аномальное внутреннее напряжение вызывает образование трещин в процессе изготовления волоки и в процессе волочения и производства калиброванной проволоки. Установка алмаза в сердечник волоки осуществляется строго по центру и контролируется устройством позиционирования с автоматической камерой. После того как алмаз установлен производится армирование - сердечник волоки заполняют смесью порошкового металла со сплавом, происходит процесс спекания. Процесс спекания осуществляется при помощи автоматической подачи заготовки приводимой в действие инфракрасным датчиком в высокочастотную спекающую печь. После армирования сердечник с алмазом надежно запресовывается в металлическую матрицу (оправку) из нержавеющей стали, которая защищает твердосплавный сердечник от вибраций и нагрузок, возникающих в процессе волочения, предотвращает волоку от преждевременного разрушения рабочей части и продлевает срок службы инструмента. Далее следует высокопрецизионная обработка сердечника на станке с ЧПУ, который формирует коническую часть волоки на входе и выходе. Для обеспечения точного размера и округлости корпуса волоки, оправка проходит огранку и шлифовку бесцентровым шлифовальным станком, допуск при шлифовке составляет в пределах 5 микрон. Бурение отверстия с двойным боковым профилем производится с помощью современного лазерного сверлильного оборудования. Автоматическая установка для ультразвуковой обработки обеспечивает точный профиль волоки и придает поверхности идеальную отполированную форму. В завершение приторочное оборудование калибрует отверстие под необходимый размер, соблюдая допуски.



КОНТРОЛЬ КАЧЕСТВА



Контроль качества готовой продукции производится на современном оборудовании: оптический профилировщик согласовывает точность геометрии фильеры на высоком уровне; микрометр с лазерным сканированием измеряет точность диаметра и овальность с повторяемостью в пределах 0,1 микрон; цифрофой измерительный прибор измеряет электрическое сопротивление проволоки определенной длины с известным удельным сопротивлением, расчитывает диаметр проволоки.





КОМПЛЕКТУЮЩИЕ КАТЕГОРИИ





ВОЛОЧИЛЬНЫЙ СТАН ДЛЯ ПРОВОЛОКИ ПОД ВЫСАДКУ БОЛТОВ, ГАЕК И ДЕТАЛЕЙ
ЛИНИЯ ВОЛОЧЕНИЯ ПРОВОЛОКИ ПОД ВЫСАДКУ ВИНТОВ, САМОРЕЗОВ И ГВОЗДЕЙ
КАЛИБРОВОЧНЫЕ ЛИНИИ ДЛЯ ПРОФИЛИРОВАНИЯ ПРОКАТА
МАШИНА ДЛЯ ОПТИЧЕСКОЙ ИНСПЕКЦИИ ГЕОМЕТРИИ ФИЛЬЕР
МАШИНА УЛЬТРАЗВУКОВАЯ ДЛЯ ПОЛИРОВКИ ВОЛОК
