Особенности

• Роликовая подача.
• Отрезная пластина и отрезная втулка закрытого типа (опция) обеспечивают отрезание под прямым углом без заусенцев.
• Механизм подачи проволоки использует храповую стопорную собачку с автоматическим подъёмом для обратного хода.
• Система выталкивания из пуансонов (P.K.O.) запатентованная (имеет сертификат).
• Станки для высадки оборудованы поворотной на 180° системой перемещения и захвата изделий.
• Система быстрой модульной смены инструмента матричного и пуансонного блоков.
• Модуль инструментальной оснастки легко монтируется и демонтируется (опция).

Характеристики

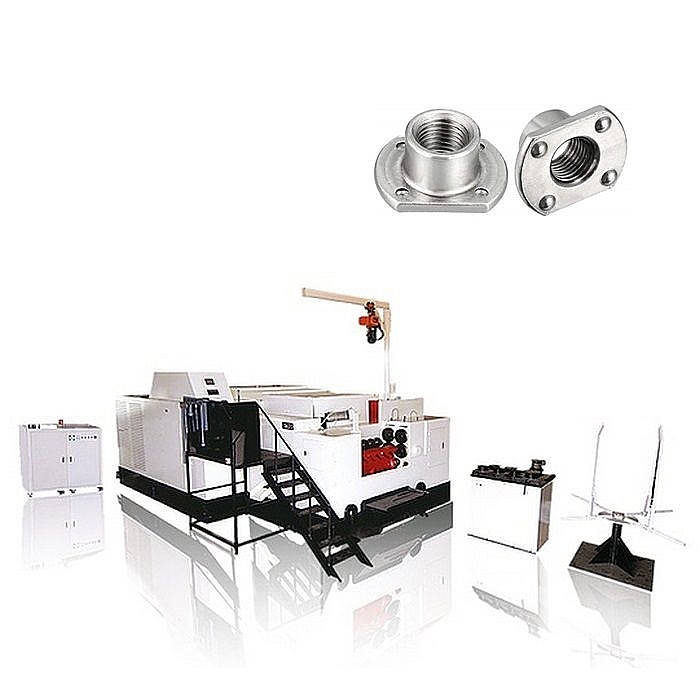

Комплектация Оборудования:

• Закрытый защитный кожух.
• Панель управления оператора с кнопками управления.
• Рабочее освещение.
• Приспособления для безопасной работы Оборудования.
• Размотчик проволоки.
• Правильный механизм.
• Платформа для тех. обслуживания Оборудования.
• Ящик с ручным инструментом.
• Инвертор на главный двигатель (опция).
• Конвейер для выноса готовой продукции (опция).
• Мониторинг высадочного усилия (опция).
• Панель управления HMI (опция).

В комплект поставки холодно - высадочного оборудования  входят:

• *Стандартные аксессуары.
• Отрезной нож закрытого типа.
• Система быстрой смены ножа.
• Один комплект инструмента для тестирования.
• Пневматическая муфта и тормозная система.
• Инвертер для разных скоростей.
• Система регулирования упора при помощи ручного колеса.
• Регулировка выталкивания при помощи ручного колеса.
• Цифровое устройство для удобства регулировки клина пуансона.
• Система мониторинга температуры.
• Медленный толчковый режим для настройки инструмента.
• Пальцевая система переноса с разворотом на 180 градусов.
• Стандартный звукоподавляющий кожух.
• Центробежный очиститель масла.
• Силовой монитор.
• Проволочный стенд.
• Электрический шкаф управления с программным обеспечением и логическим контроллером.

*Стандартные аксессуары:

• - 6/4-полюсный основной двигатель, или 6-полюсный двигатель переменного тока для инвертера;
• - система дискового пневматического тормоза;
• - блок для размотки проволоки;
• - емкость для смазочной / охлаждающей жидкости;
• - блок отверстия выхлопного устройства для масляных паров;
• - блок системы пальцевой передачи с вращением 180 градусов;
• - определитель нехватки воздушного давления;
• - определитель короткой подачи;
• - определитель окончания материала;
• - определитель неполадок сети;
• - определитель поломки предохранительного фиксатора выталкивателя и выталкивателя пуансона;
• - определитель перегрузки двигателя (включая двигатели смазки, охлаждения и вентилятора);
• - определитель нехватки смазочного масла;
• - определитель неполадок пневматической муфты;
• - определитель неполадок инвертера;
• - одна платформа для оператора;
• - одно руководство по эксплуатации, с чертежами запасных частей, фундамента машины и электрической схемой.

Спецификация

Примечание:

• Цифры в скобках, относящиеся к скорости и длине, приведены только для справки.
• Количество высадочных позиций не включает блок отрезной матрицы и отрезной втулки.
• Требуемая площадь под размещение машины не включает площадь для установки разматывающего устройства для бунта проволоки.

Технология

Моток калиброванного металла с помощью кран-балки устанавливается на размоточное устройство и кусачками освобождается от вязок. Конец калиброванного металла выпрямляется и заправляется в подающие ролики холодновысадочного автомата. Из калиброванного металла на холодновысадочных станках производится высадка заготовок болтов. Технологический инструмент для штамповки болтов разделяется на инструмент матричного блока и инструмент пуансонной головки. Матричный блок служит для крепления отрезной и высадочных матриц и устанавливается в специальный проем станины пресса. Инструмент сборного матричного блока включает матрицы, матрицедержатели, проставки, опорные втулки, выталкиватели. Крепление матрицедержателей в блоке производится винтами в боковые скосы и специальными крышками. Регулировка матриц не предусматривается, а их соосность с пуансонами достигается путем регулировки пуансонодержателей и пуансонов, установленных в пуансонной головке. Пуансонная головка крепится к ползуну специально предусмотренными винтами и допускает регулировку в горизонтальной и вертикальной плоскостях; регулировка зазора между матрицей и пуансоном производится клином в переднем крайнем положении ползуна. От точности установки и регулировки инструмента зависит качество высаживаемых болтов и стойкость инструмента. Установка инструмента производится в определенной последовательности.

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ХОЛОДНОЙ ВЫСАДКИ ГАЙКИ
