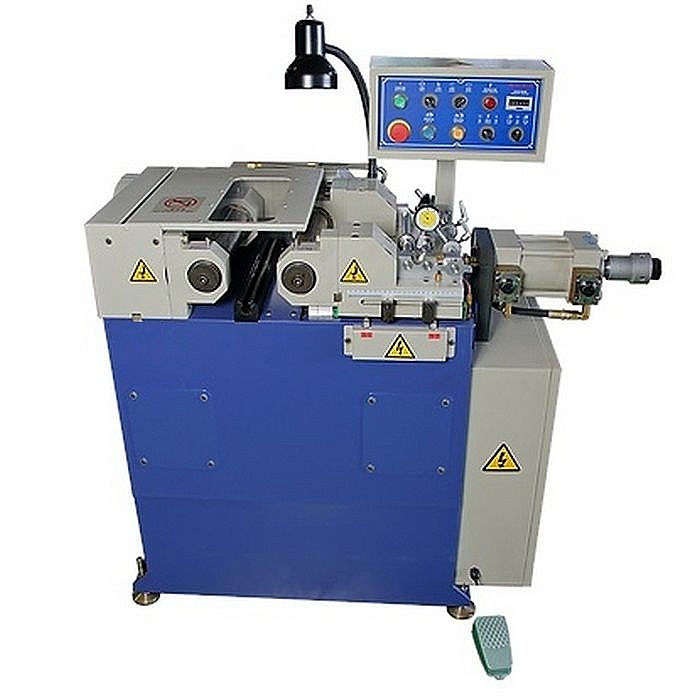

СТАНОК ДЛЯ ПРАВКИ ПРУТКОВ, ДЛИННЫХ БОЛТОВ И ВИНТОВ

  • Item Number: 189204
  • Product Category: ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА СЛОЖНЫХ ДЕТАЛЕЙ И АВТОНОРМАЛЕЙ
  • Out of Stock
  • Comments

Описание

  • Автомат предназначен для правки длинномерных болтов, шурупов, винтов, прутков, шестигранных ключей L-формы, стальных труб и др. деталей после термообработки.
  • Допуск прямолинейности поверхности до 0,02 мм.
  • Измерительный инструмент (приобретается опционально).
  • Код (коды) ТНВЭД ЕАЭС: 8462 299 100.
СВЯЖИТЕСЬ С НАМИ КАТАЛОГ ОБОРУДОВАНИЯ
  • Гарантия
  • Доставка
  • Пусконаладка
  • Кредитование
  • info@solarbear.tw

Full Description

Поставщик: SOLAR BEAR ENGINEERING CO., LTD.
Страна происхождения: Тайвань



Особенности

Оборудование рекомендуется для правки длинномерных готовых отштампованных изделий, ДО или ПОСЛЕ накатывания резьбы, изделий прошедших термическую обработку, компонентов мотоциклов/автомобилей, инструментов, винтов, шурупов, саморезов, болтов, шестигранных ключей, прутков длиной 130-6000 мм, стальных труб и др. Подходит для правки различных стержней из стали, меди, алюминия, нержавеющей стали, легированной стали, титанового сплава и т.д. Диапазон и скорость автоматической подачи и производства варьируется в зависимости от длины и диаметра изделия. Производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию Оборудования без предварительного уведомления.




Стандартная комплектация Оборудования:



  • Закрытый защитный кожух.
  • Панель управления оператора с кнопками управления.
  • Рабочее освещение.
  • Приспособления для безопасной работы Оборудования.
  • Электроборудование соответствует нормам безопасности СЕ.
  • Конвейер для выноса готовой продукции.
  • Автомат может быть с подачей заготовки вручную.
  • Автомат также может быть оснащён эстакадой для сквозной подачи длинномерной шпильки 130-6000 мм, загрузочным бункером, автоматической подачей изделий (саморезы, шурупы) из вибрационной чаши или шаговым питателем для длинных тяжелых изделий (болты) в зависимости от характеристик заготовки.



Измерительный инструмент для контроля качества процесса  (приобретается опционально).





Пруток

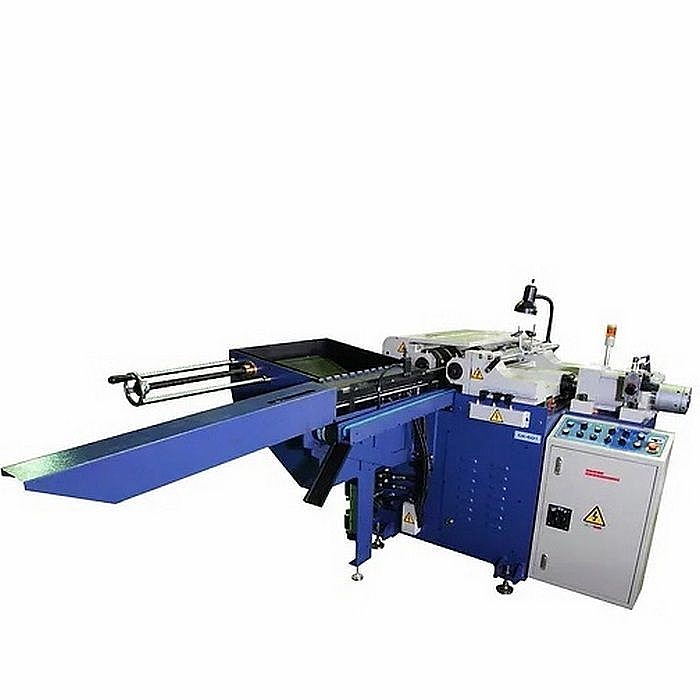

СТАНОК ДЛЯ ПРАВКИ ДЛИННОМЕРНЫХ ПРУТКОВ



Оборудование данной серии применяется для правки прутков ф5-ф80 мм х Длиной до 6000 мм





Подходит для правки различных прутков из стали, меди, алюминия, нержавеющей стали, титановых сплавов и т. д. Диапазон длины прутка от 100 до 6000 мм. Предварительная правка может помочь автоматическим токарным станкам швейцарского типа и промышленности по обработке длинных стержней повысить точность обработки машины. Станок также может выпрямить стержень, прошедший термообработку или отпуск.



Дополнительные аксессуары:



  • Чиллер.
  • Измерительный стол 3М.



ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ:



  • Длина изделия: 130-6000 мм
  • Диаметр изделия: 5-25 мм (До 80 мм)
  • Скорость правления: 3-6 М/Мин.
  • Мощность двигателя: 9.75 кВт
  • Мощность гидравлического двигвтеля: 2.25 кВт
  • Мощность двигателя шпинделя: 7.5 кВт
  • Вес машины: 3 500 кг
  • Габариты машины: 2 045 х 1 800 х 1 720 мм



Станок может быть укомплектован автоматической стойкой подачи заготовки и выгрузки изделий с функцией регулировки влево/вправо, вверх/вниз. Емкость подающей эстакады: 20 шт. прутков.



Регулировка ВЛЕВО/ВПРАВО Регулировка ВВЕРХ/ВНИЗ



Также возможен экономичный вариант - подача со стойки вручную.



Емкость подающей эстакады: 20 шт. прутков.

Длина линии с автоподачей и выгрузкой примерно 9 метров, ширина 2,5 метра, высота 2 метра.

ЭСКИЗ АВТОПОДАЮЩЕЙ СТОЙКИ





ВИД СПЕРЕДИ И СБОКУ

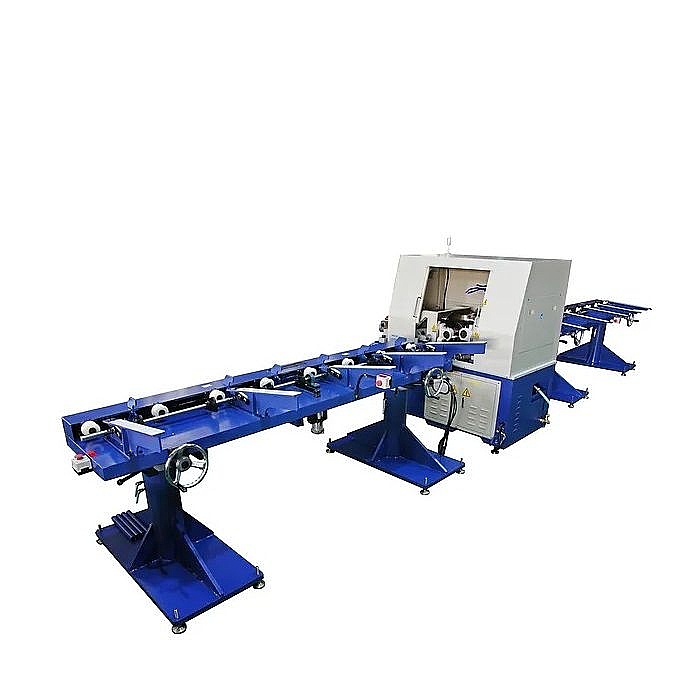

СТАНОК ДЛЯ ПРАВКИ СТАЛЬНЫХ ТРУБ



Машина для правки труб подходит для правки круглых труб из различных металлов, таких как углеродистая сталь и нержавеющая сталь. Длина обработки может варьироваться от 400 мм до 6000 мм. Внешний диаметр составляет 20–40 мм (толщина трубы от 0,6 мм или более). Внешний диаметр составляет 10–25 мм (сплошной стержень). Машина обесечивает быстрое выпрямление труб без повреждения поверхности.



  • Длина изделия: 400-6000 мм.
  • Диаметр изделия: требует согласования с Заказчиком.
  • Производительность машины: 2-20 метров в Минуту.
  • Мощность двигателя: 4.5 кВт.
  • Длина подающей стойки: до 6000 мм (возможен экономичный вариант комплектации без стойки, ручная подача).
  • Вес-нетто машины: 2 350 кг.
  • Габариты машины: 1 450 Х 1 260 Х 1 780 мм.

Винты

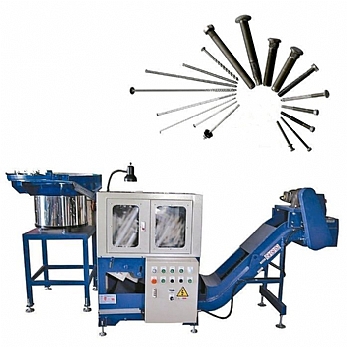

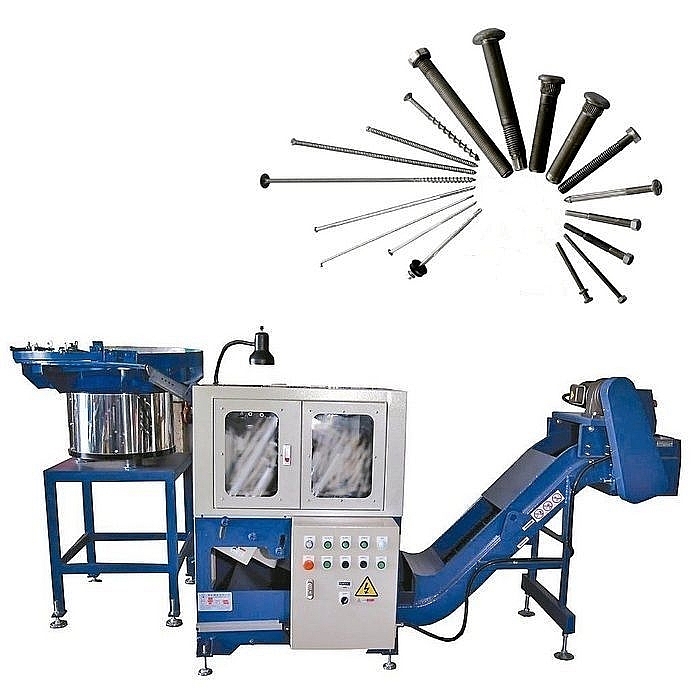

АВТОМАТ ДЛЯ ПРАВКИ САМОРЕЗОВ, ВИНТОВ И ШУРУПОВ С ВИБРАЦИОННОЙ ЧАШЕЙ ПОДАЧИ





  • Диаметр изделия: М3-М8.
  • Длина изделия: 100-200 мм (автоматическая подача), для изделий длиной свыше 280 мм подача изделия производится в ручную.
  • Производительность машины: 30-45 шт./Мин. (зависит от длины изделия).
  • Оборудование сертифицировано, имеет сертификат СЕ и маркируется СЕ.
  • Мощность Оборудования: 5.25 кВт
  • Вес-нетто машины: 1,175 кг.
  • Габариты машины: 2,570 х 950 х 1,380 мм (без вибрационной чаши подачи).
  • Габариты вибрационной чаши подачи: 1,340 х 1,340 х 1,450 мм.

Болты

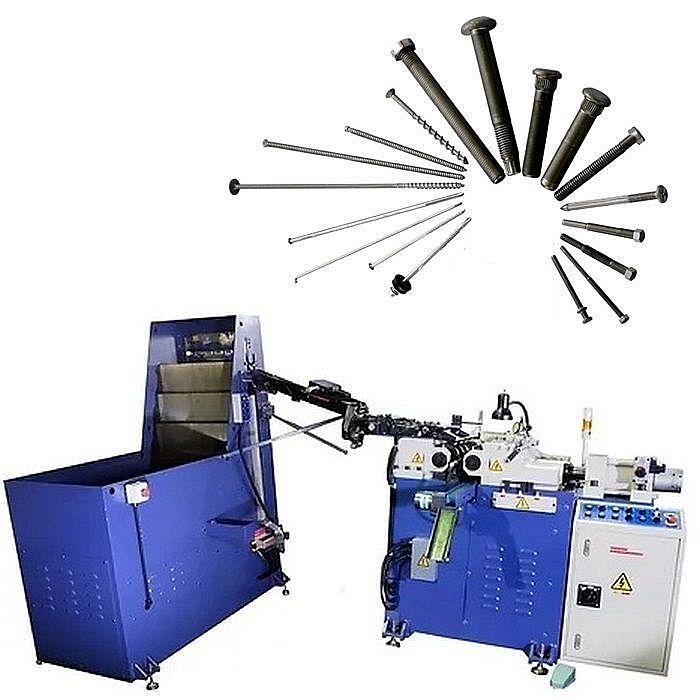

АВТОМАТ ДЛЯ ПРАВКИ ДЛИННОМЕРНЫХ БОЛТОВ С ШАГОВЫМ ПИТАТЕЛЕМ





  • Диаметр изделия: М4-М24
  • Длина изделия: 100-600 мм
  • Производительность машины: 6-7 сек./ шт.
  • Оборудование сертифицировано, имеет сертификат СЕ и маркируется СЕ.
  • Мощность Оборудования: 9.375 кВт
  • Мощность гидравлического двигателя: 3.75 кВт
  • Мощность двигателя шпинделя: 5.625 кВт
  • Вес-нетто машины: 2 200 кг. включает вес шагового питателя-ориентатора.
  • Габариты машины: 3 045 х 1 950 х 1 780 мм (с шаговым питателем).





ИНСТРУМЕНТ И ОСНАСТКА ПРАВИЛЬНОГО АВТОМАТА ДЛЯ ДЛИННОМЕРНЫХ БОЛТОВ



ГАБАРИТНЫЕ РАЗМЕРЫ ПРАВИЛЬНОГО АВТОМАТА ДЛЯ ДЛИННОМЕРНЫХ БОЛТОВ С ЗАГРУЗОЧНО-ПОДЪЁМНЫМ УСТРОЙСТВОМ ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ ДЕТАЛЕЙ В ЗОНУ РИХТОВКИ






СТАНОК ДЛЯ ПРАВКИ ШЕСТИГРАННЫХ КЛЮЧЕЙ L-ФОРМЫ



Двухосная правильна машина для шестигранных ключей L-формы подходит для выпрямления готовых шестигранных ключей, прошедших термообработку. Диапазон длин шестигранных ключей составляет от 100 до 300 мм, а диапазон диаметров — от 1 до 6 мм. И точность, и качество правилки могут быть повышены. Машина имеет сертификат CE.





  • Длина изделия: 100-300 мм
  • Диаметр изделия: 1.0-6.0 мм
  • Скорость: 5-7 сек./1 шт.
  • Мощность гидравлического двигателя: 3 кВт.
  • Мощность двигателя шпинделя: 4 кВт.
  • Вес-нетто машины: 2 200 кг
  • Габариты машины: 1 400 Х 1 650 Х 1 520 мм
