Особенности

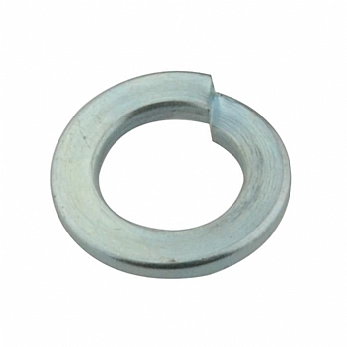

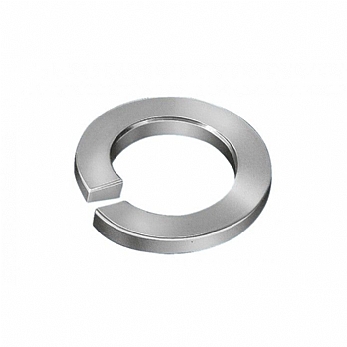

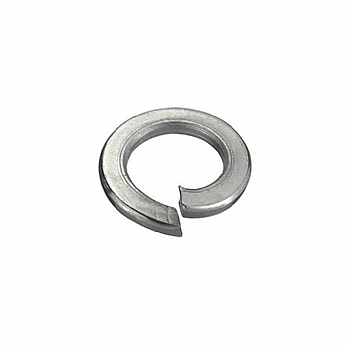

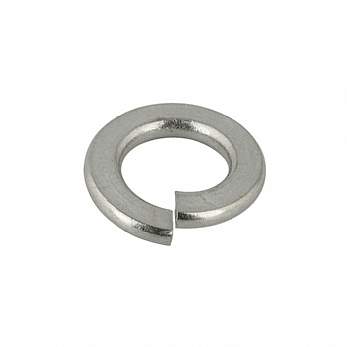

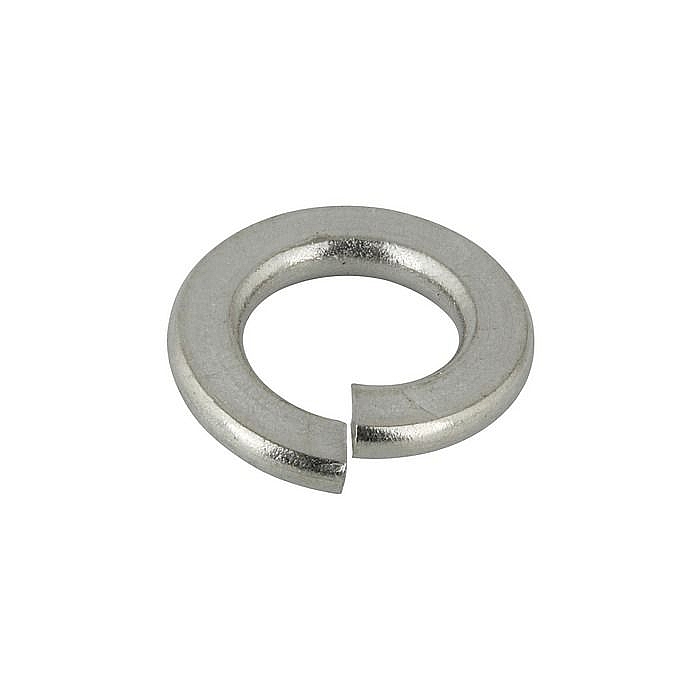

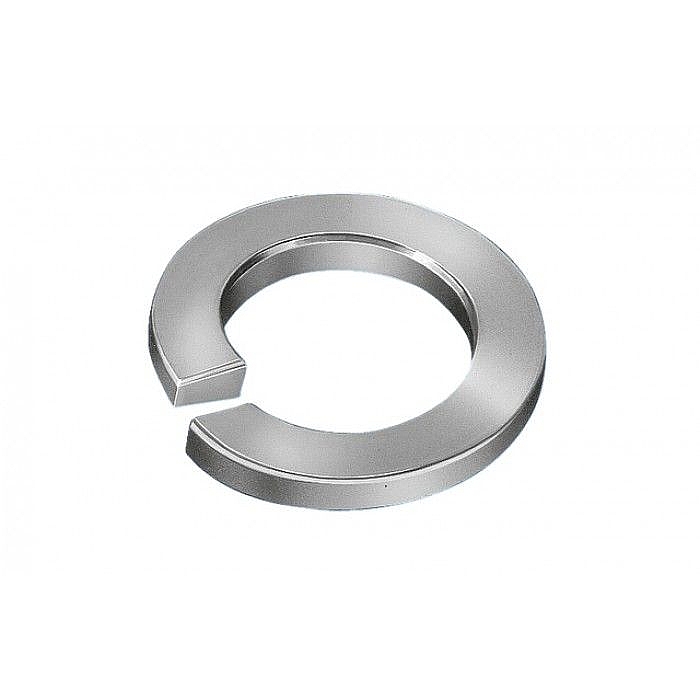

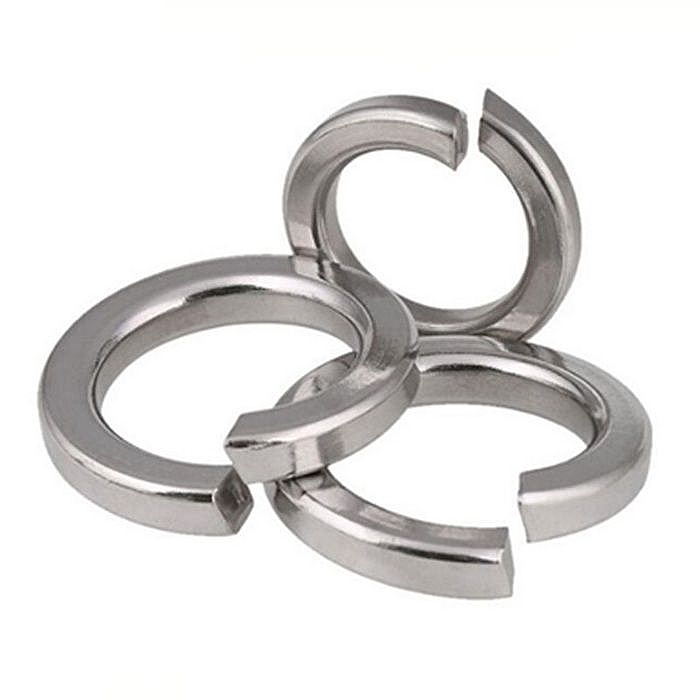

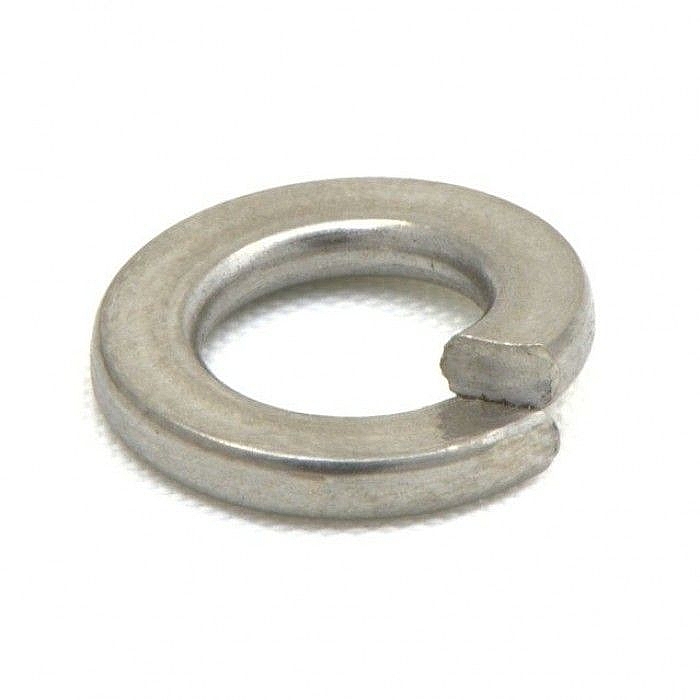

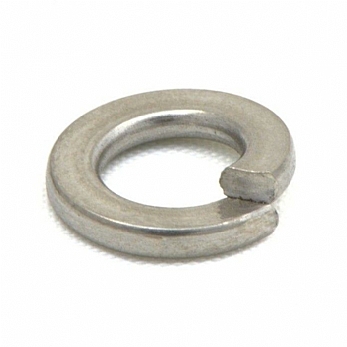

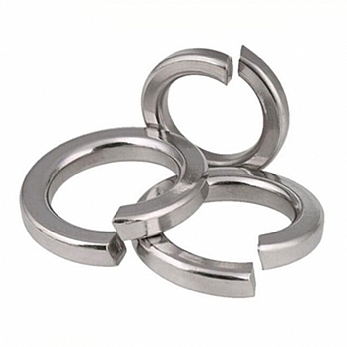

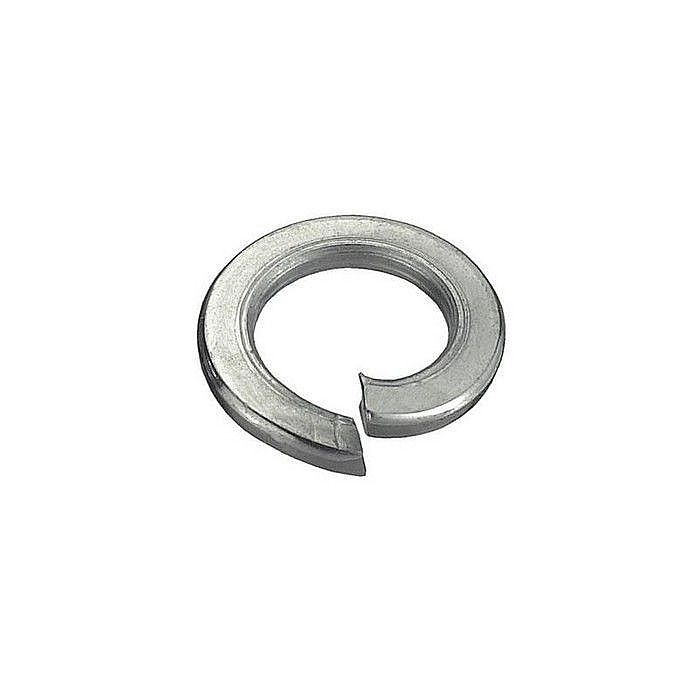

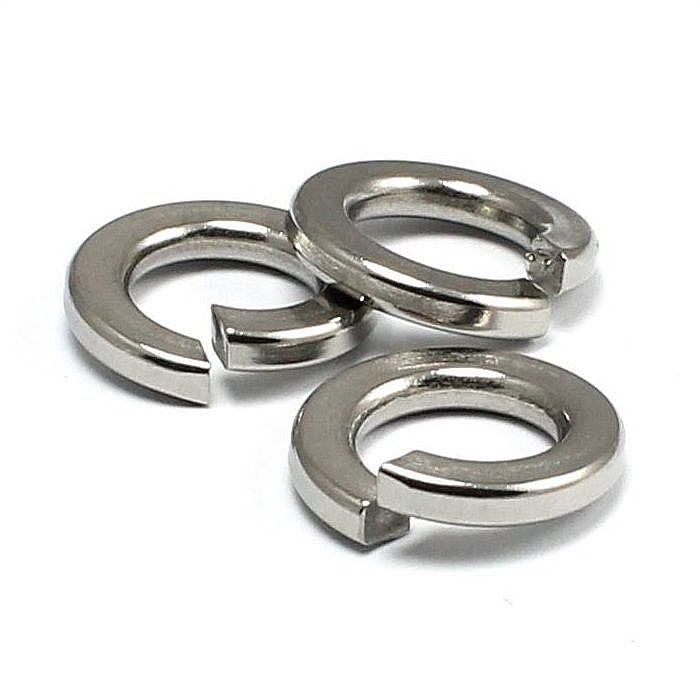

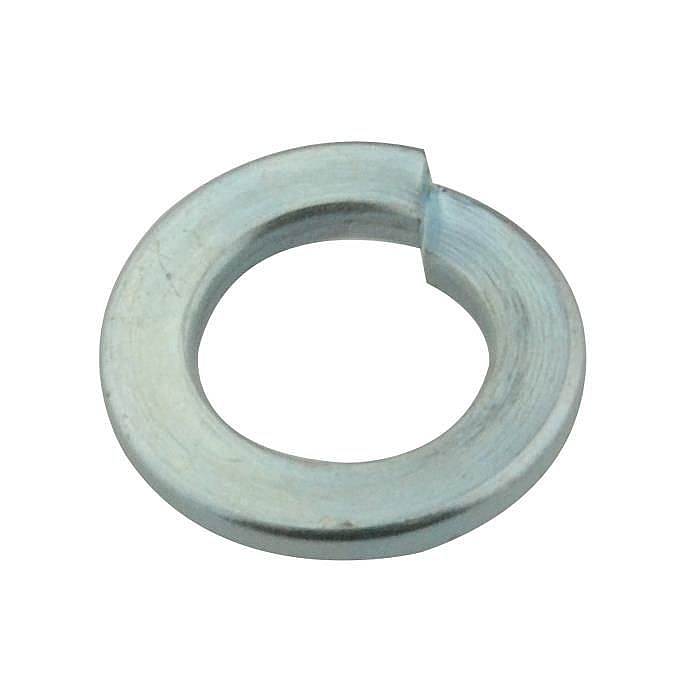

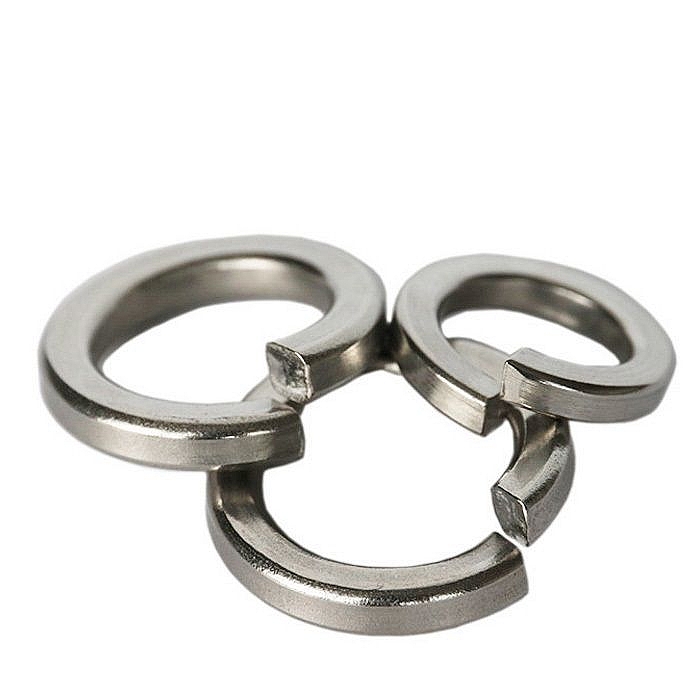

Пружинные шайбы производятся по стандарту DIN 127 / ГОСТ 6402-70 из стали марки 65Г, 70, 3Х13. Шайба пружинная или гровер – металлическая деталь различных механизмов и машин, выполненная в виде разрезанного кольца. Она является самой распространенной деталью, которая предотвращает саморазвинчивание резьбовых соединений. Для предотвращения раскручивания резьбовых соединений ее прокладывают между гайкой и поверхностью крепления. Шайба пружинная применятся в приборостроении, машиностроительной отрасли, автомобилестроении и других отраслях. Гровер представляет собой металлическую деталь в форме кольца, разрезанного под углом. Его изготавливают из закаленной или нержавеющей стали прямоугольного сечения. Концы этой детали имеют острые кромки и немного разведены в стороны. Во время монтажа гровер располагают между крепежной поверхностью и гайкой таким образом, чтобы во время закручивания острые края врезались в поверхность гайки, тем самым, обеспечивая надежное крепление. Шайба пружинная используется в тех соединениях, где необходимо обеспечить надежную фиксацию связанных элементов конструкции, которые подвержены сильным вибрационным нагрузкам.

Характеристики

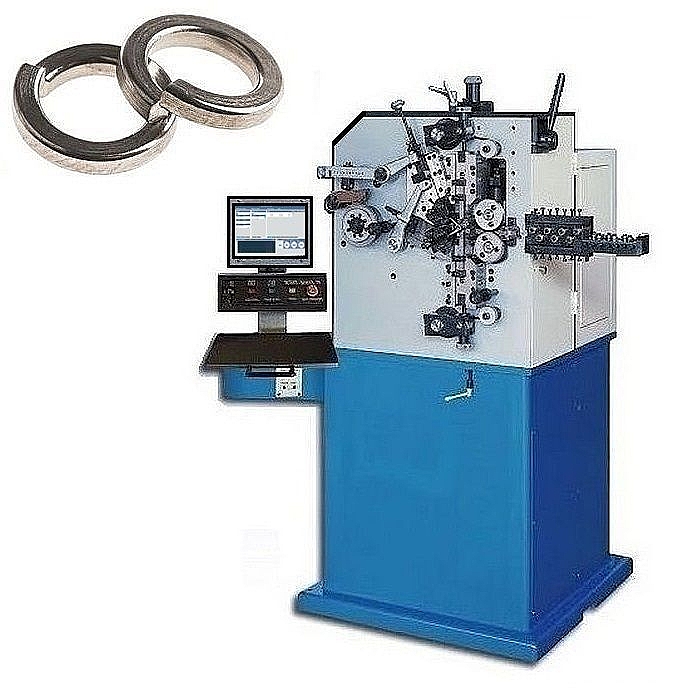

Оборудование поставляется вместе с инвертором и размотчиком проволоки грузоподъёмностью 200-1000 кг, трансформатором (150КВА, опция), комплектом инструмента и оснастки. Напряжение: 220В, 3 фазы, 50-60 Гц. Оборудование обеспечивает полный технологический цикл производства пружинной шайбы, стандарт DIN 127 (ГОСТ 6402-70), DIN 128A, DIN 128B, DIN  6913, DIN 7980. Производительность оборудования от 400 ед. в мин. (для шайбы с поперечным сечением 0.8*0.8 х 4.0*4.0 мм) до 800-1000 ед. в мин. (для шайбы с поперечным сечением 0.5*0.5 х 1.6*1.6 мм). Настройки оборудования и ПЛК позволяют получать точный угол равный 70 градусам, не требует применения дополнительного оборудования, что отличает данный автомат от классических моделей других производителей.

Спецификация

Автомат изготавливает шайбы пружинные ГОСТ 6402-70 / DIN127 следующих видов:

Н - нормальные с квадратным поперечным сечением.
Л - легкие с прямоугольным поперечным сечением.
Т - тяжелые с квадратным поперечным сечением.
ОТ - особо тяжелые с квадратным поперечным сечением.

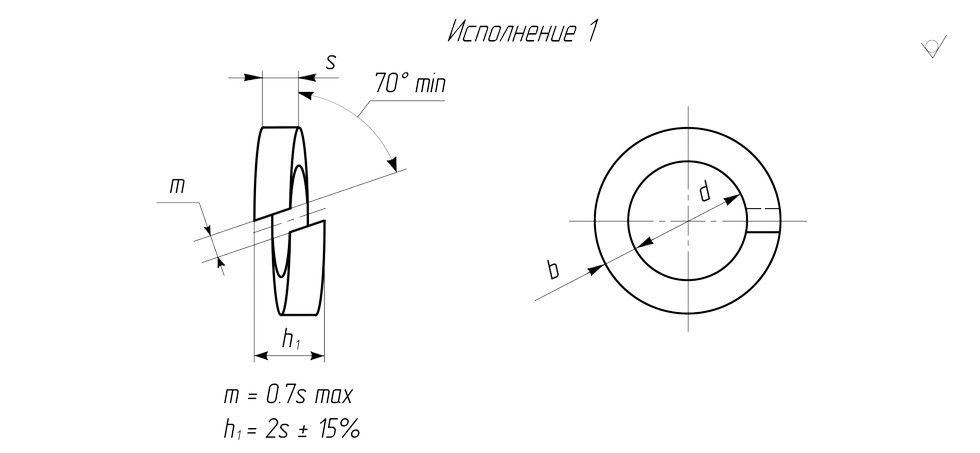

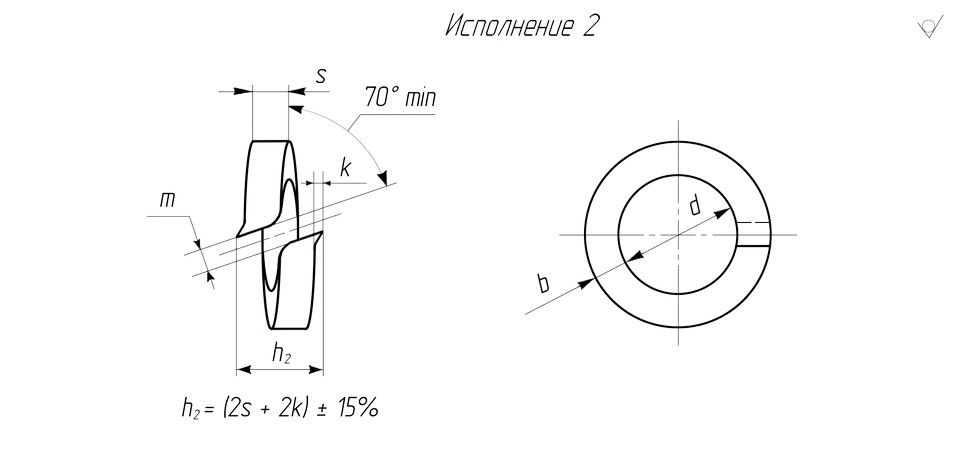

изготовленные из стали марок 65Г, 70 и 3Х13, а так же из бронзы марки БрКМц3-1 или других цветных сплавов. Исполнение 1 - притуплённые кромки, Исполение 2 - острые кромки.

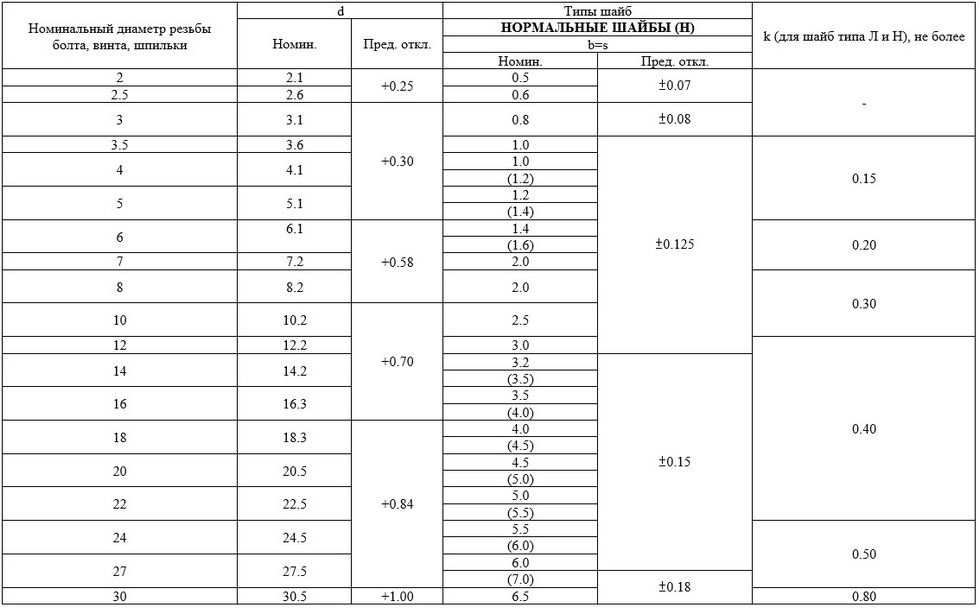

НОРМАЛЬНЫЕ ШАЙБЫ С КВАДРАТНЫМ ПОПЕРЕЧНЫМ СЕЧЕНИЕМ

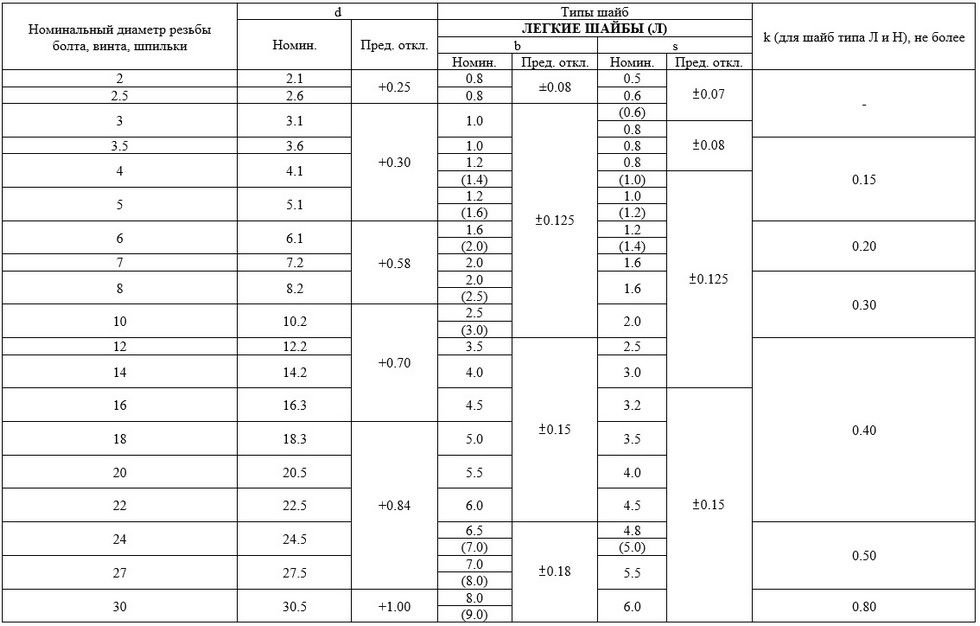

ЛЕКГИЕ ШАЙБЫ С ПРЯМОУГОЛЬНЫМ ПОПЕРЕЧНЫМ СЕЧЕНИЕМ

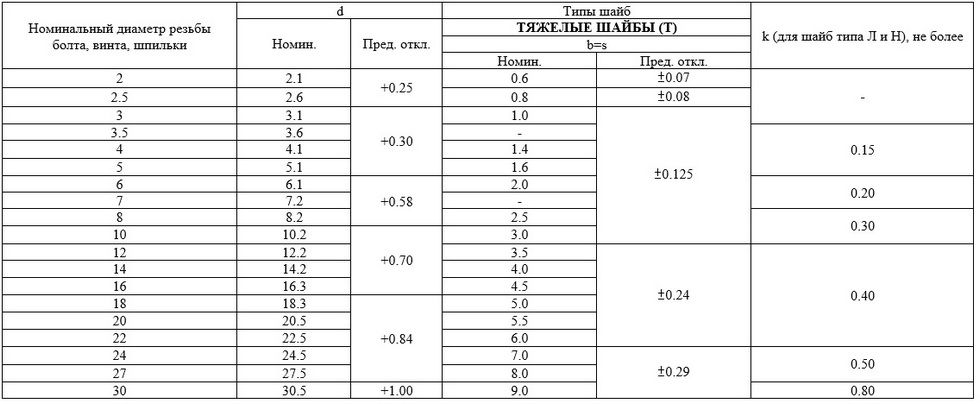

ТЯЖЕЛЫЕ ШАЙБЫ С КВАДРАТНЫМ ПОПЕРЕЧНЫМ СЕЧЕНИЕМ

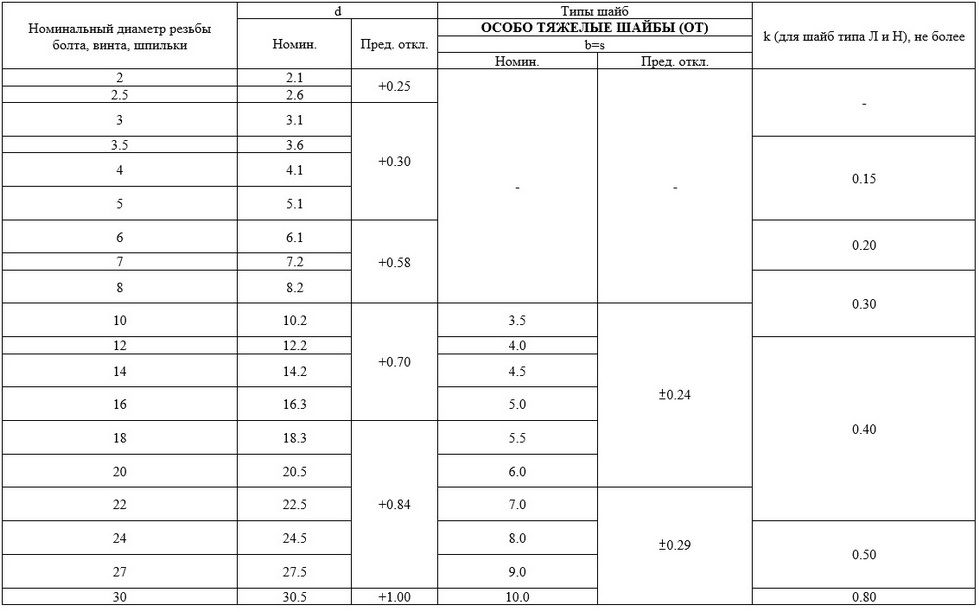

ОСОБО ТЯЖЕЛЫЕ ШАЙБЫ С КВАДРАТНЫМ ПОПЕРЕЧНЫМ СЕЧЕНИЕМ

Обжимной станок

Перед приобретением Оборудования возникнет другая очень важная часть вопроса: а готовы ли отечественные металлурги дать тот металл и того качества, который необходим для изготовления пружинной гроверной шайбы? В качестве основного материала используется калиброванная проволока квадратного, прямоугольного или круглого сечения, очищенная от масла, обсечки, следов коррозии и грязи. Производители пружинной шайбы в России и странах ближнего зарубежья постоянно сталкиваются с проблемой поиска подходящего сырья на постсоветском пространстве. Это прежде всего касается сырья для изготовления гроверных микрошайб М2 и М2,5 из проволоки квадратного сечения 0.5 +/-0.07 мм и 0,6 +/- 0,08 мм соответственно. Внешние и внутренние дефекты проволоки существенно влияют на качество продукции. Наличие закатов и заусенцев, как правило, делают проволоку не пригодной для изготовления запланированных изделий. Эта задача решается чистовой калибровкой сырья на обжимном оборудовании.

ЭСКИЗ ВНЕШЕГО ВИДА ОБЖИМНОЙ УСТАНОВКИ

УСТАНОВКА ДЛЯ ОБЖАТИЯ И ИЗГОТОВЛЕНИЯ ПРОВОЛОКИ С КВАДРАТНЫМ ИЛИ ПРЯМОУГОЛЬНЫМ СЕЧЕНИЕМ

• Материал: высокоуглеродистая сталь AISI 1066, нерж. сталь, бронза.
• Диаметр проволоки: 2.0 - 0.5 мм
• Производительность установки: 30 Метров в Минуту.
• Габариты мотка: НД600 мм, ВД300 мм, высота 300 мм, вес мотка 30-40 кг
• Установка контролируется от ПЛК пр-ва Mitsubishi
• Комплектуется 2 (двумя) или 3 (тремя) комплектами профилирующей клети состоящей из обжимных валков.
• Мощность двигателя: 5 л.с.
• Мощность инвертора: 5 л.с.
• Напряжение в сети: 10/15 АМ

ПРОФИЛИРУЮЩАЯ КЛЕТЬ С ОБЖИМНЫМИ ВАЛКАМИ

• Диаметр проволоки круглого сечения на входе в клеть: Ø3.85 мм
• Материал: проволока из высокоуглеродистой стали AISI 1066.
• Размер готовой продукции: 3.0 Х 3.0 мм, проволока квадратного сечения.
• Грузоподёмность намотчика продукции: регулируемый вес мотка 30-50 кг.
• Установка контролируется от ПЛК пр-ва Mitsubishi.
• Мощность двигателя: 3 л.с.
• Мощность инвертора: 5 л.с.
• Напряжение в сети: 10АМ
