Особенности

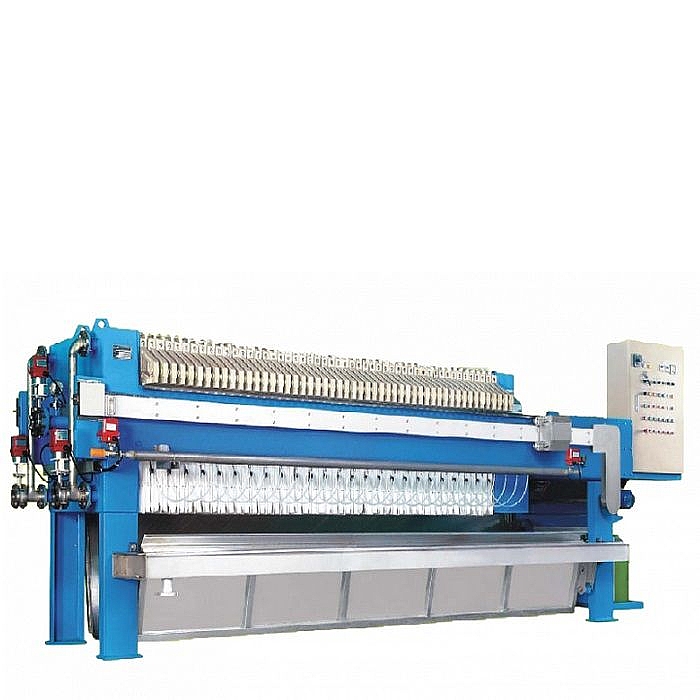

Основные преимущества рамных (мембранных) фильтр прессов в сравнении с прочим оборудованием для обезвоживания осадков и шламов:

• Низкая влажность обезвоженного осадка (кека) не менее 75%, а при последующем высыхание в сборнике шлама до 60-65%;
• Оптимальное соотношение цена/качество;
• Большая площадь фильтрования относительно занимаемой оборудованием площади и возможность повышения производительности оборудования благодаря модульности его исполнения;
• Высокая степень разделения фаз и возможность разделения суспензий с низкой концентрацией взвешенных веществ (твердых частиц);
• Возможность полной автоматизации процесса фильтрации;
• Высокая коррозионная и износостойкость конструкционных материалов фильтровального оборудования;
• Отсутствие энергозатрат при использовании сжатого воздуха из заводской магистрали;
• Простота эксплуатации и отсутствие необходимости остановки очистных сооружения при ремонте и профилактическом обслуживании фильтр пресса;
• Срок службы оборудования до 50 лет при замене фильтровальной полипропиленовой ткани один раз в 1-2 года.

Характеристики

Принцип работы пресс-фильтра

• Пуск.
• Зажим камеры.
• Подача суспензии.
• Подача давления.
• Выпуск воздуха.
• Продувка сжатым воздухом под давлением.
• Выпуск воздуха.
• Размыкание камеры.
• Утряска мембранных пластин.
• Сброс обезвоженного осадка.
• Транспортировка и сбор.

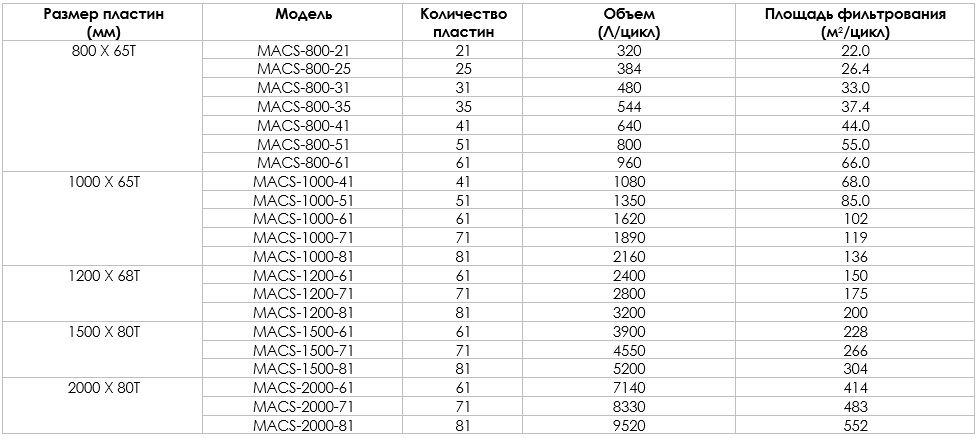

Спецификация

Технология

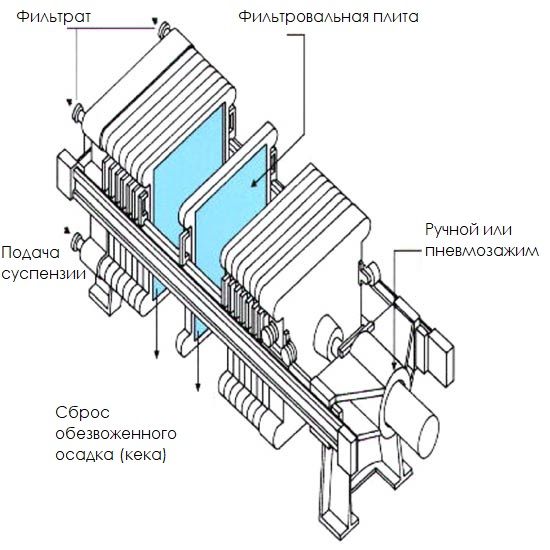

Общая черта пресс-фильтров различных конструкций это пакет фильтровальных плит - элементов, которые зажимаются между неподвижной опорной и подвижными полипропиленовыми плитами с надетым на них фильтровальным материалом (в обезвоживании осадков и шламов гальванических производств фильтроматериал изготавливается из полипропиленовых тканей). Фильтрационные элементы опираются кронштейнами на опорные балки фильтр-пресса. Фильтровальные плиты изготавливаются, как правило квадратную формы и типоразмеров 400*400 мм, 630*630 мм и 800*800 мм. Все плиты имеют на поверхности рифления для отвода фильтрата и углубления для сбора взвешенных вещества (осадка). С целью подачи и удаления осадка в плитах предусмотрены сквозные отверстия. При сборке фильтровальных плит в пакет сквозные отверстия образуют каналы для подачи суспензии, отвода фильтрата и просушки обезвоженного осадка сжатым воздухом для дополнительного снижения влажности. На неподвижной зажимной плите из нержавеющей стали находятся отверстия, соответствующие каналам и штуцера для подсоединения трубопроводов. Между плитами располагаются полотна фильтровальной ткани, в которых также находятся аналогичные отверстия. Суспензия под давлением 6-7 бар подается по каналам в камеры фильтр пресса до заполнения пространства осадком, который при необходимости промывают, подавая воду по каналу, через который движется поток суспензии. Осадок обезвоживается продувкой сжатым воздухом под давления 6-7 бар. Выгрузка осадка производится гравитационно при разборе пресс-фильтра (поочередном отодвигании фильтровальных плит). Большинство фильтр прессов работает автоматически.
