Product Detail

ВАКУУМНЫЙ ПОДЪЁМНИК-ПЕРЕКЛАДЧИК ГРУЗОВ

  • Item Number: 185273
  • Product Category: УПАКОВОЧНОЕ ОБОРУДОВАНИЕ ДЛЯ ГАЕК И ДЕТАЛЕЙ ГОРЯЧЕЙ ШТАМПОВКИ
  • Out of Stock
  • Comments

Описание

  • Вакуумные подъёмные переместительные устройства широко применяются в производственных процессах для переноса, перегрузки, растарки практически любых грузов с различной упаковкой: мешков, коробок, бочек и прочего.
  • Вакуумные подъёмники используются в задачах ручного подъёма и перемещения для их облегчения, освобождая рабочего от больших нагрузок.
  • Внедрение вакуумных подъемников повышает производительность и, в то же время, защищает здоровье работников. Вакуумные подъемники также предохраняют изделия от повреждений.
СВЯЖИТЕСЬ С НАМИ КАТАЛОГ ОБОРУДОВАНИЯ
  • Гарантия
  • Доставка
  • Пусконаладка
  • Кредитование
  • info@solarbear.tw

Full Description

Поставщик: SOLAR BEAR ENGINEERING CO., LTD.
Страна происхождения: Тайвань

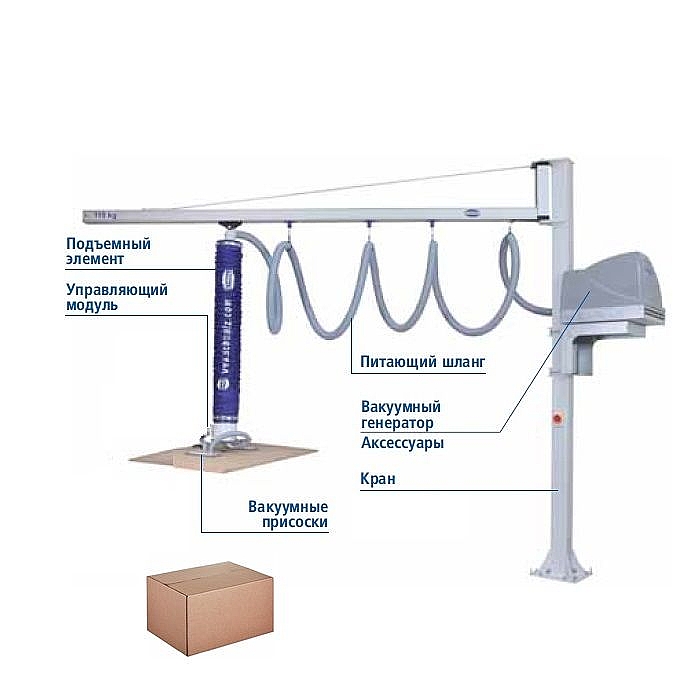

Особенности

Вакуумный подъёмный модуль



Подъёмный модуль обеспечивает присасывание и вертикальный подъём груза. Он представляет собой гофрированную вакуумную подъёмную трубу, систему клапанов, рукоятку управления, вакуумный захват. Если сравнить вакуумный подъёмник-манипулятор с классическим грузоподъёмным механизмом, например цепной талью, то можно сказать, что подъёмная гофрированная труба с вакуумным присосом выполняет функции захватного механизма, грузоподъёмной цепи и силовой тяговой части.



Вакуумный электрический насос - воздуходувка



Насос генерирует вакуум в системе вакуумного подъёмника, и соединяется с подъёмным модулем с помощью воздухопроводного шланга.



Ручной кран (лёгкая крановая система)



Предназначен для горизонтального перемещения подъёмного модуля с грузом. В зависимости от задач может представлять собой: (1) Поворотную консоль на опорной колонне и без колонны. (2) Крановую систему для перемещения в горизонтальной плоскости, в двух направлениях - (X/Y).

Характеристики

Подъёмный модуль



Устройство представляет собой гофрированную подъёмную трубу. В верхней части модуля расположен поворотный шарнир, он обеспечивает свободное вращение подъёмника с грузом, а также запорный клапан для предотвращения неконтролируемого падения груза при отключении электричества. Нижняя часть вакуумного подъёмника содержит корпус с системой клапанов и рукоятку управления.

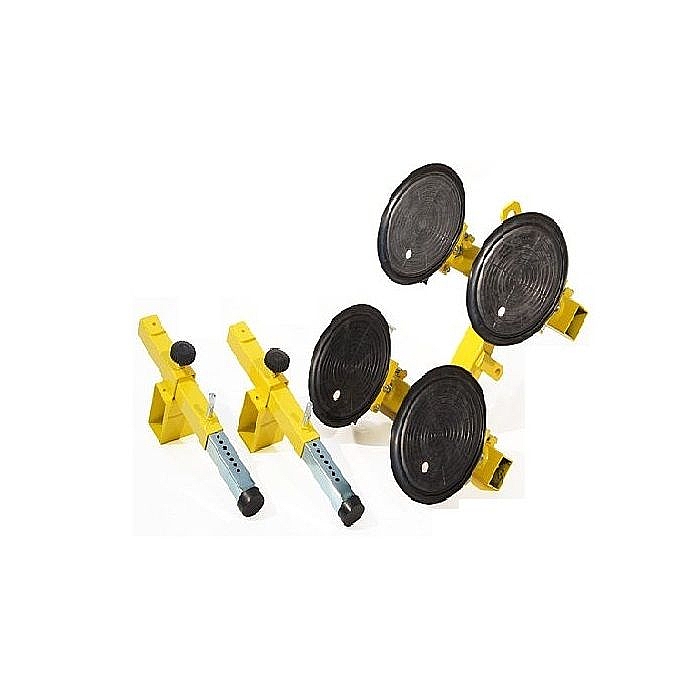

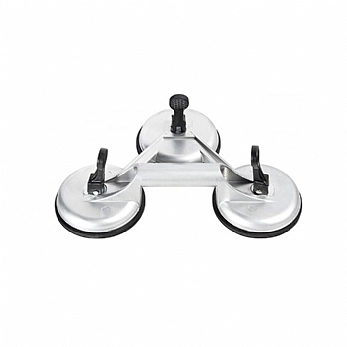

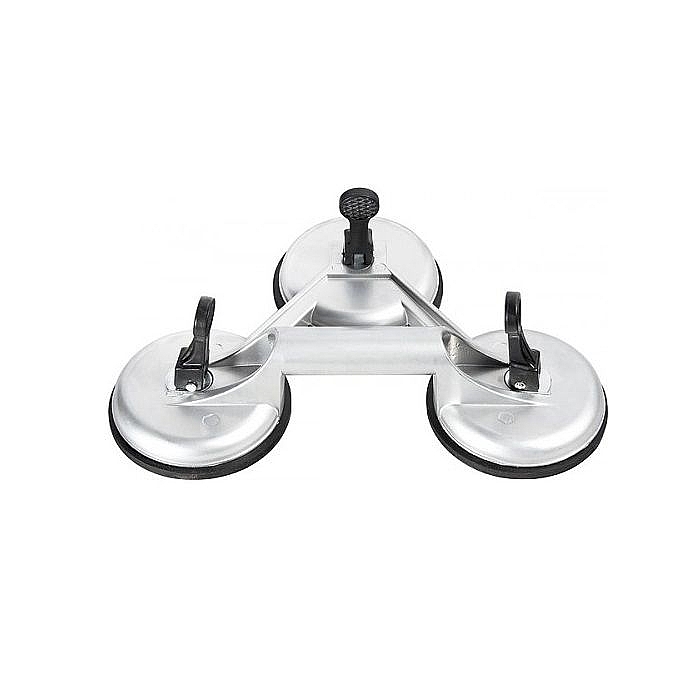

Вакуумный присос (присоска, захват)



Подбирается под определённый тип груза. От правильного выбора присоса зависит работоспособность всего устройства. Существующий стандартный ассортимент вакуумных присосов покрывает до 60 % всех запросов по подъёму грузов. Присосы проектируются, или подбираются для каждого конкретного случая. Персональная работа с каждым заказчиком способствует значительному расширению сфер и областей применения наших устройств.



Рукоятка подъёмного устройства



В стандартной комплектации доступны следующие типы рукояток управления: (1) Фиксированная рукоятка. Позволяет оператору находиться в непосредственной близости с поднимаемым грузом. Запасные части вакуумного подъёмника. (2) Гибкая рукоятка. Используется для удобства работы в случаях подъёма крупногабаритных грузов - листов метала, панелей ДСП, а также для манипулирования грузами на высоте больше человеческого роста. Рукоятка управления состоит из двух частей, каждая имеет длину от 300 до 800 мм. Максимальная длина рычага управления в стандартном исполнении составляет 1600 мм (800 мм+800 мм).



Верхний поворотный шарнир



Верхний поворотный шарнир подъёмника обеспечивает вращение подвешенного груза на 360 градусов. Эта стандартная функция позволяет оператору иметь полную свободу движенияв момент выполнении технологических операций. Клапан аварийного опускания груза интегрирован в верхний поворотный шарнир. При обрыве электрического питания и остановке вакуумного насоса, он предотвращает резкое падение вакуума в подъёмной трубе, вследствие чего груз медленно опускается вниз под полным контролем оператора.



Воздухопровод



Воздуховод подъёмного устройства представляет собой гибкий армированный шланг, который соединяет подъёмный модуль с вакуумным насосом. Длина воздухопровода может достигать 60 метров (удаление вакуумного насоса от подъёмного модуля).



Фильтр воздушный



Фильтр представляет собой фильтр-вставку в металлическом кожухе. Он предохраняет насос от загрязнения проточным воздухом.



Электрический вакуумный насос-воздуходувка



Расход воздуха 150-300 м3/час, мощность двигателя 1,2-5,5 кВт. Очень неприхотливая в обслуживание часть подъёмного механизма. Единственным требованием к насосу является периодическая проверка, очистка, или замена картриджа фильтра.

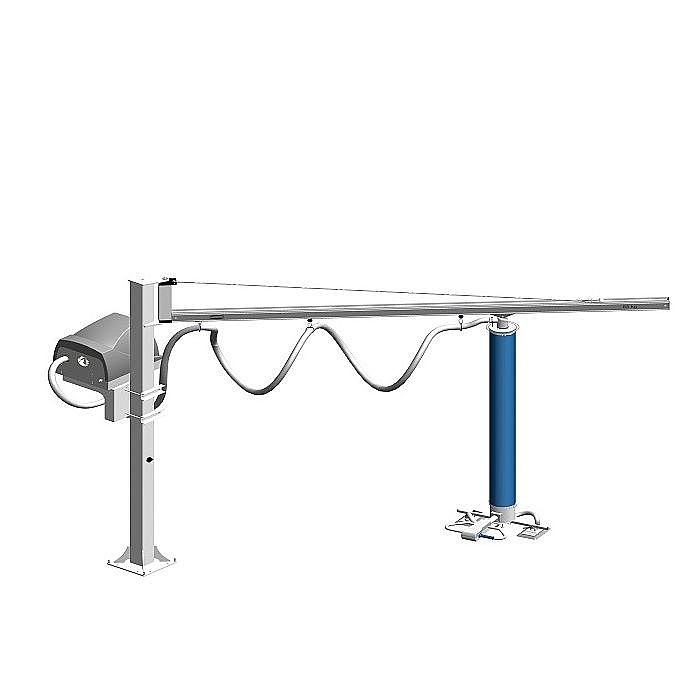

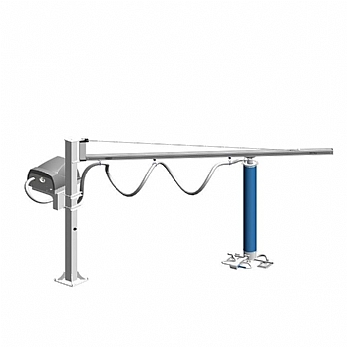

Ручной консольный кран



Консольный кран, это наиболее простое средство перемещения вакуумного манипулятора. Лёгкий алюминиевый профиль в комплекте с грузовой и кабельными тележками. Длина крана от 2 до 6 метров, г/п до 125 кг, радиус поворота до 270 градусов.

Спецификация

Опционные части



  • Дистанционное радио управление пуск/останов вакуумного насоса (Приёмник/передатчик).
  • Парковочный крюк вакуумного подъёмника.
  • Гибкий удлинённый рычаг. Удобная опция в случае когда вакуумный подъёмник используется для укладки грузов в штабель, например укладка коробок и мешков на палеты.
  • Рукоятка вертикальная. Облегчает манипулирование габаритным грузом.
  • Поперечный рычаг с рукоятками. Облегчает манипулирование габаритным грузом.

Технология

Вакуум в подъёмном модуле генерирует насос - вакуумная воздуходувка, а оператор с помощью рычага управления, увеличивает, или уменьшает величину разряжения. При уменьшении вакуума, подъёмная труба удлиняется, опускаясь на груз. При увеличении вакуума, груз захватывается присоской, подъёмная труба сокращается и поднимается вверх вместе с грузом. Существует две разновидности вакуумных подъёмников - вакуумные шланговые подъёмники и вакуумные подъёмники. Обе системы используют вакуум для захвата изделия, которое необходимо поднять, но процесс подъёма осуществляется различными способами.



Вакуумные шланговые подъёмники перекладчики грузов используют вакуум как для захвата, так и для подъёма изделия, главным образом используется для частых и быстрых подъёмов и перемещений изделий весом до 300 кг. С помощью такого подъёмного оборудования процесс подъема и удержания осуществляется исключительно благодаря вакууму. Кроме того, с помощью вакуумного шлангового подъёмника возможно управление перемещением одной рукой а также подъём изделий на большую высоту. Типичные области применения вакуумных шланговых подъемников: перемещение картонных коробок в процессе логистики и в центрах обработки почты, подъём деревянных листов для загрузки в обрабатывающие центры с ЧПУ, перенос емкостей и бочек, транспортировка мешков в химической промышленности, в том числе во взрывоопасных зонах и многое другое.

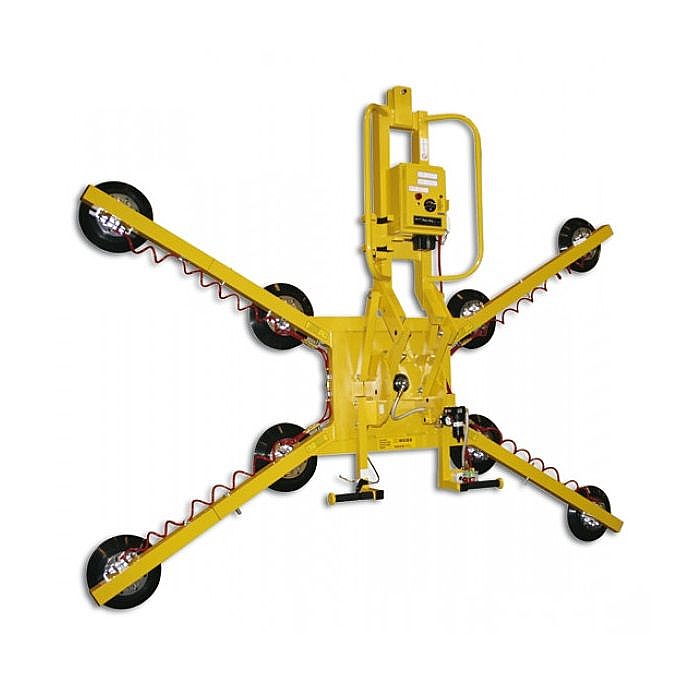

Вакуумные подъёмники для подъема изделия используют цепные лебёдки, являются идеальным подъёмным оборудованием для перемещения изделий весом до нескольких тонн. Процесс удержания осуществляется подъёмным устройством. Безопасный подъём и перемещение груза осуществляется с помощью цепной лебёдки и крана. Такие подъёмные устройства могут переворачивать изделия на 90/180 градусов из горизонтального положения, и наоборот. Типичное применение вакуумного подъёмника: перемещение тяжёлых металлических листов для загрузки в обрабатывающие центры с ЧПУ, транспортировка стекла, внешних и внутренних окон, деревянных и бетонных плит и многое другое.
